3 軸のスローチ加工機 コンボ T5.2-1000Q FANUC SMTCL 斜面床のスローチ加工機
製品詳細
| ブランド名: | SMTCL | モデル番号: | T5.2-1000Q |
|---|---|---|---|

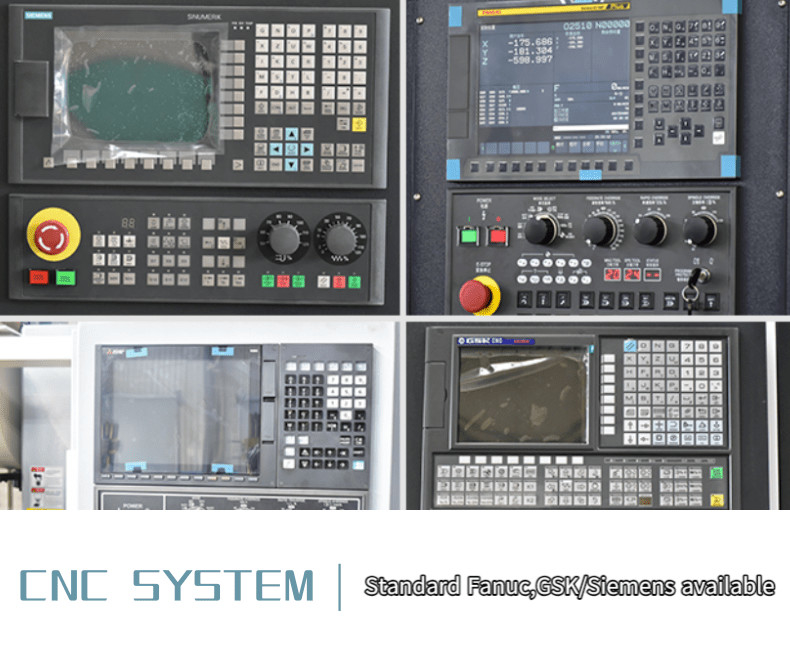

| CNC制御システム: | GSK/FANUC/SIEMENS | CNCかどうか: | CNC |
| キーワード: | 斜面床回転回転機械 | マックス。ベッドの上を揺れます: | Φ560 |
| マックス スライドを回す: | Φ350 | ターンした長さ: | 1000 mm |
| 移動 (X軸): | 200 mm | 移動 (Z軸): | 1050mm |
| X/Z 速走: | 30m/min | マックス。スピンドル速度: | 4500 r.p.m |
| ツール・ポスト・ステーション: | 横軸8駅のサーボターン | ||
| ハイライト |
3 軸の CNC lathes,傾いたベッドCNCの旋盤,FANUC CNC トートン |
||
製品説明
製品説明:

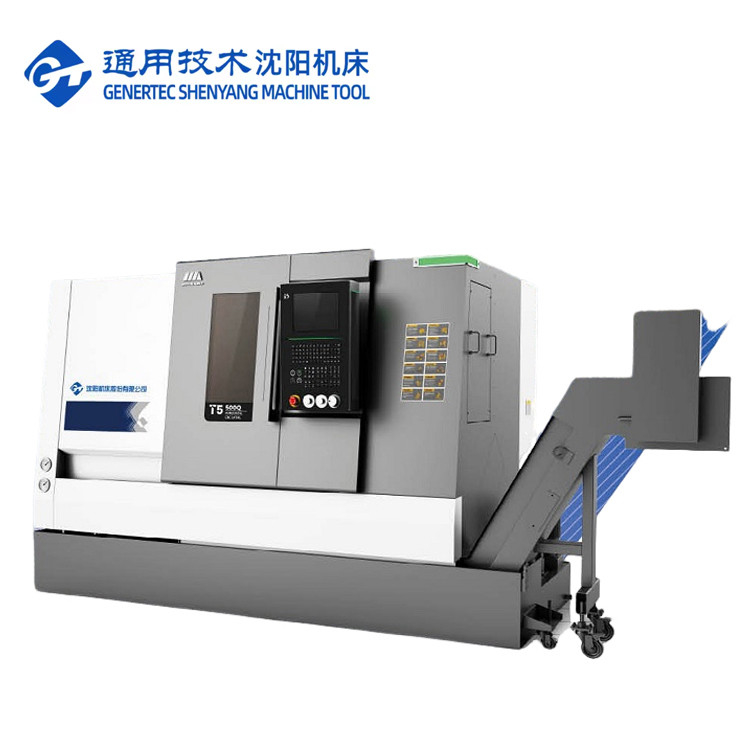

SMTCL CNC旋盤 FANUC 3軸旋盤フライス盤コンボ T5.2-1000Q スラントベッドCNC旋盤
T5.2-1000Qシリーズ水平CNC旋盤は、インテリジェント制御技術と高度な製造技術を組み合わせ、高精度、高効率、高切削剛性を実現しています。有限要素解析ソフトウェアを使用して設計を最適化し、応力点の分布を分析し、部品の変形を減らし、機械全体の最適な構造を実現しています。主要な鋳物はすべて高強度鋳鉄材料で作られており、切削プロセス中の振動を最小限に抑え、加工精度と切削安定性を向上させています。
製品の特徴:
1、高精度
|
項目
|
単位
|
T5.2-1000Q
|
備考
|
|
|
最大旋削直径
|
mm
|
360
|
|
|
|
最大旋削長さ
|
mm
|
1000
|
異なる治具パラメータが変更されます
|
|
|
ベッド上の最大振れ直径
|
mm
|
Φ560
|
|
|
|
クロススライド上の最大振れ直径
|
mm
|
Φ350
|
|
|
|
主軸
|
主軸ノーズの種類
|
|
A2-6
|
|
|
フロントベアリングの内径
|
mm
|
Φ100
|
|
|
|
主軸穴のテーパー
|
|
1:20；Φ70
|
|
|
|
主軸穴
|
mm
|
Φ65
|
|
|
|
最大バー貫通直径
|
mm
|
Φ50
|
|
|
|

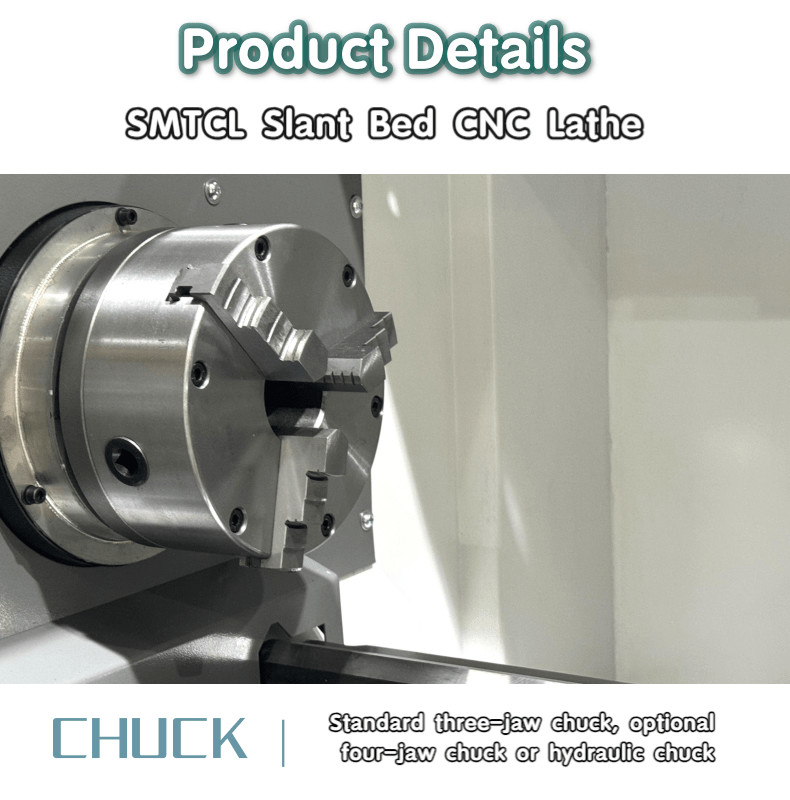

標準チャック直径
|
インチ
|
8
|
|
|
|
最大主軸速度
|
r/min
|
4500
|
チャックと治具の制限に従う
|
|
|
主軸定格トルク
|
Nm
|
136(769r/min)
|
|
|
|
最大主軸トルク
|
Nm
|
245(576r/min)
|
|
|
|
主モーター出力電力連続/30分
|
kW
|
11/15
|
機械主軸
|
|
|
2軸
|
X/Z軸の早送り
|
m/min
|
30
|
|
|
X軸移動量
|
mm
|
200 |
|
|
|
Z軸移動量
|
mm
|
1050 |
|
|
|

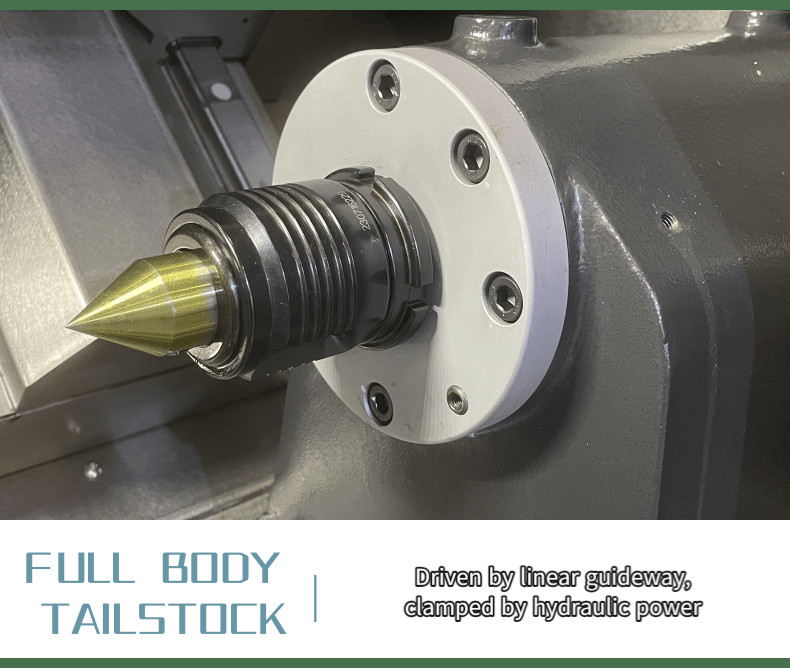

テールストック
|
テールストック移動量
|
mm
|
950 |
|
|
テールストックキルテーパー
|
モールス
|
MT-5
|
|
|
|

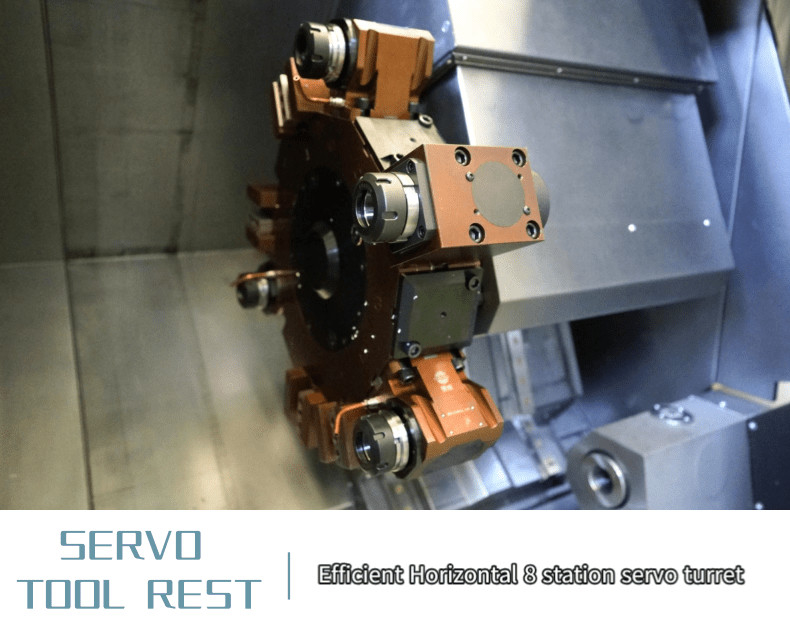

タレット
|
タレット形式
|
|
水平8ポジションサーボタレット
|
|
|
タレットの中心高さ
|
mm
|
80 |
|
|
|
タレット回転繰り返し位置決め精度
|
秒
|
±1.6
|
|
|
|
近くでカッターを選択できるかどうか
|
|
はい
|
|
|
|
その他
|
主軸中心からベッド底までの距離
|
mm
|
1015
|
|
|
機械正味重量
|
kg
|
4750
|
|
|
|
総電源容量
|
kVA
|
27
|
|
|
|
全体寸法（長さX幅X高さ）
|
mm
|
3620×1890×1900
|
全体寸法
|
|
業界での応用:
当社のサービス:
1. 出荷前の組み立てとデバッグ
2. 24時間以内に対応し、問題に対処します。
3. 1年間の無料修理サービス（人為的損傷のみ）。
4. 全体的な倉庫ソリューションを提供
◆ 30年以上の研究開発の歴史、1993年設立
◆ 研究開発能力を持つハイテクメーカー
◆ 安定した成熟した供給システム
◆ インスタントサービスのための若くて活発な営業とエンジニア（24時間オンライン）
◆ 人間工学に基づいた機構のアップグレードと容易なメンテナンス
◆ 当社の構造設計原則：容易なメンテナンスと設置、低コストのメンテナンス、生産に影響を与えない
よくある質問:
Q1. あなたは貿易会社ですか、それとも製造会社ですか？
Q5. サービスは何ですか？
販売後：7日24時間オンラインサービス、設置のリモートガイダンス、顧客ソフトウェアシステムとの連携
Q6: なぜあなたの会社を選ぶのですか？
Q7: あなたの会社は技術者を当社に派遣し、海外で当社の従業員を指導できますか？
