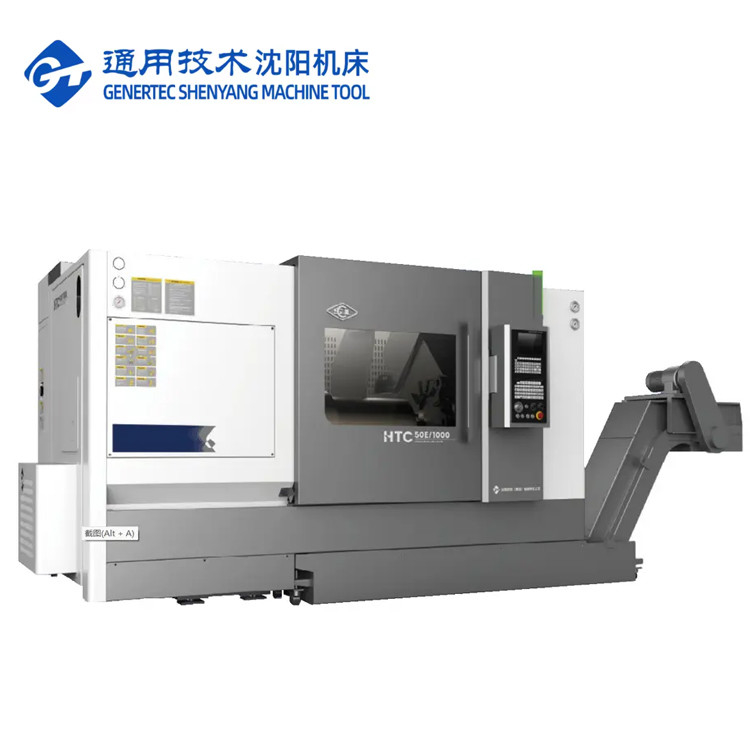

メタル斜床 CNC lathes HTC50E ファヌックターニングとフレーシングセンター SMTCL CNC lathes
製品詳細
| ブランド名: | SMTCL | モデル番号: | HTC50E |
|---|---|---|---|
| CNC制御システム: | GSK/FANUC/SIEMENS | CNCかどうか: | CNC |
| キーワード: | 斜面床回転回転機械 | マックス。ベッドの上を揺れます: | Φ700、670、670 |
| マックス スライドを回す: | Φ500 | ターンした長さ: | 1000、1500、2000 mm |
| 移動 (X軸): | 320 mm | 移動 (Z軸): | 1050、1550、2050 mm |
| X/Z 速走: | 24 m/min | マックス。スピンドル速度: | 50~3500回転/m |
| ツール・ポスト・ステーション: | 水平の12ステーションのサーボタワー | ||
| ハイライト |
メタル斜面ベッド CNC回転機,HTC50E CNC回転機,FANUCコントローラ |
||
製品説明
製品説明:
製品の特徴:
1高硬さ統合ベッド
|
ポイント
|
ユニット
|
HTC50Eシリーズ
|
|
|
ベッド上の最大スイング直径
|
mm
|
700/670/670
|
|
|
最大切断長
|
mm
|
1000/1500/2000 年
|
|
|
最大切断直径
|
mm
|
シャフト500/ディスク550
|
|
|
車両の上での最大振幅
|
mm
|
500
|
|
|
スピンドル鼻
|
|
A2-8
|
|
|
スピンドルホールの直径
|
mm
|
80
|
|
|
スピンドル速度範囲
|
r/min/Nm
|
50~3500/344 GSKシステム
|
|
|
メインモータースピンドルの最大出力トルク30分/連続
|
kW
|
30/22 年
|
|
|
標準チャック直径
|
インチ
|
10フィート
|
|
|
X軸の高速移動速度
|
m/min
|
24
|
|
|
Z軸の高速移動速度
|
m/min
|
24
|
|
|
X軸移動
|
mm
|
320
|
|
|
Z軸移動
|
mm
|
1050/1550/2050
|
|
|
尾根の袖の直径
|
mm
|
120
|
|
|
テイルストック 袖移動
|
mm
|
150
|
|
|
テイルストック旅行
|
mm
|
800/1300/1800
|
|
|
尻尾のスフィンダルの角形
|
モース文字
|
5#
|
|
|

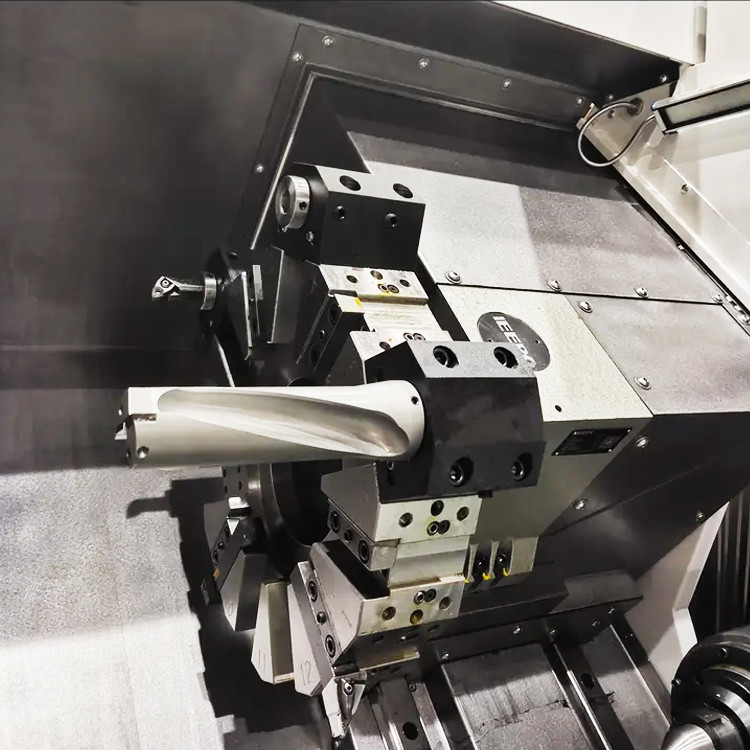

標準的な塔形
|
|
水平の12ステーションのサーボタワー
|
|
|
ツールサイズ
|
外部ツール
|
mm
|
25×25
|
|
掘削棒の直径
|
mm
|
フ40/Ф32/Ф25/Ф16
|
|
|
位置付け精度
|
X軸
|
mm
|
0.010
|
|
Z軸
|
mm
|
0.015
|
|
|
位置を繰り返す精度
|
X軸
|
mm
|
0.005
|
|
Z軸
|
mm
|
0.007
|
|
|
重量容量
|
ディスクタイプ
|
体重
|
200
|
|
シャフトタイプ
|
体重
|
800
|
|
|
機械の重量
|
|
|
7000/8500/10000
|
|
機械の形状
|
長さ × 幅 × 高さ
|
mm
|
3700 × 2210 × 2200
4300 × 2210 × 2200 4900 × 2210 × 2200主要精度 |
|
検査項目
|
工場規格
|
|
|
加工精度
|
IT6
|
|
|
機械加工された部品の丸さ (mm)
|
0.0025
|
|
|
機械加工された作業部品の円筒形 (mm)
|
0.016/300
|
|
|
機械加工された作業部品の平らさ (mm)
|
0.020/Ф300
|
|
|
機械加工された作業部品の表面荒さ
|
Ra1.25μm
|
|
|
位置付け精度
|
X軸 (mm)
|
0.010
|
|
Z軸 (mm)
|
0.015
|
|
|
位置付けの精度を繰り返す
|
X軸 (mm)
|
0.005
|
|
Z軸 (mm) Z
|
0.007
|
|
主な構成
|
違う 違う
|
名前
|
製造者
|
コメント
|
|
1
|
CNCシステム
|
GSK
|
任意のFANUC
|
|
2
|
メインモーター
|
GSK
|
任意のFANUC
|
|
3
|
サーボモーター
|
GSK
|
任意のFANUC
|
|
4
|
2軸のスクリュー
|
国産
|
|
|
5
|
2軸のボールガイド
|
国産
|
|
|
6
|
スピンドルベアリング
|
輸入品
|
|
|
7
|
スクリップベアリング
|
輸入品
|
|
|
8
|
12駅のサーボターン
|
IEEPO
|
100 中央の高さ
|
|
9
|
チャック
|
台湾州/韓国
|
102 中質固体
|
|
10
|
尾根
|
私たちの工場
|
手動の尻尾ストック 袖ロックなし
|
|
11
|
チップ冷却箱
|
国産
|
私たちのサービス:
1配送前に組み立ててデバッグする
224時間以内に返信して 問題解決を進めます
3. 1年間の無料修理サービス (人間による損傷なしのみ)
4総合的な倉庫ソリューション
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
