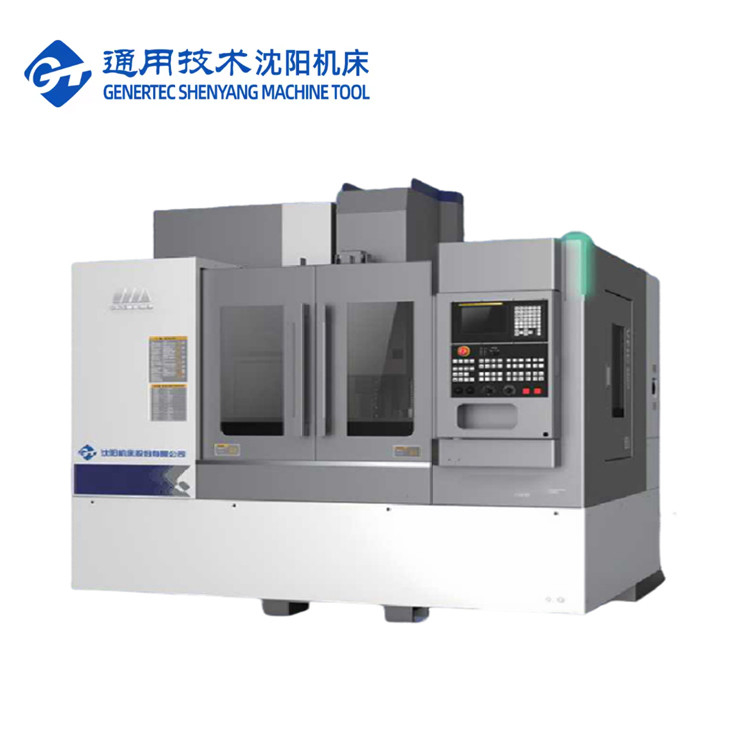

SMTCL CNC垂直フレーシングマシン VMC1100Q 4軸 CNC垂直加工センター
製品詳細
| ブランド: | SMTCL | タイプ: | VMC850Q VMC1000Q VMC1100Q |
|---|---|---|---|
| 製品名: | 縦のマシニング センター | テーブルサイズ (L×W): | 1000×500 |
| テーブルの上での最大負荷: | 600kg | x軸旅行: | 850mm |
| y軸旅行: | 500mm | Z軸旅行: | 540mm |
| A.T.C.: | 24 ロボットアームのATC | ||
| ハイライト |
VMC850Q VMC1000Q CNC垂直加工センター,SMTCL CNC垂直加工センター,4つの軸線CNCの縦のマシニング センター |
||
製品説明
製品の説明:
1、高剛性と高安定性の設計
* 高強度一体型鋳造ベッド

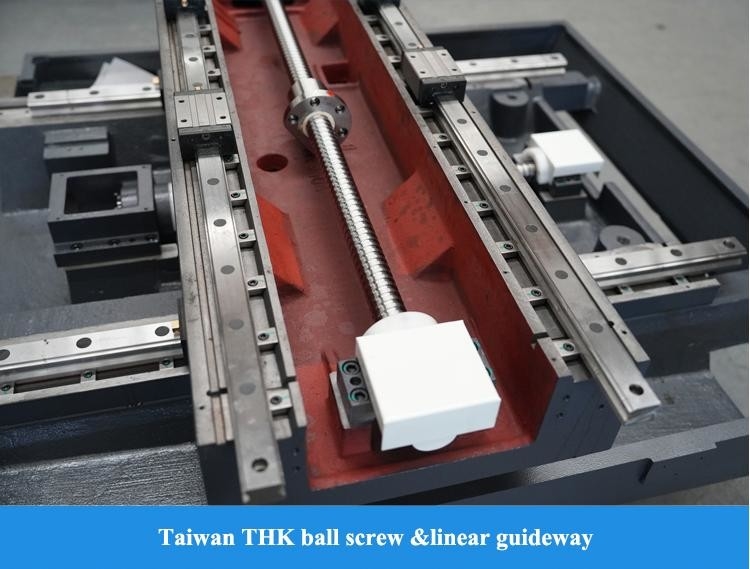

* 三軸P級ローラーガイド
* 長スパンヘリンボーンコラム
製品パラメータ:
|
項目
|
単位
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
容量
|
X軸移動量
|
mm
|
850
|
1000
|
1100
|
|
Y軸移動量
|
mm
|
500
|
500
|
620
|
|
|
Z軸移動量
|
mm
|
540
|
540
|
600
|
|
|
主軸端面からテーブル表面まで
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
主軸端面からコラム表面まで
|
mm
|
640
|
640
|
743
|
|
|
ワークテーブル
|
テーブルサイズ（L×W）
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
テーブル上の最大負荷
|
kg
|
600
|
600
|
1000
|
|
|
Tスロットサイズ
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
主軸
|
主軸速度
|
rpm
|
10000
|
10000
|
10000
|
|
主軸テーパー/主軸シャンク
|
mm
|
7/24テーパー
|
7/24テーパー
|
7/24テーパー
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
主軸モーター
|
kw
|
7.5/11
|
7.5/11
|
11/15
|
|
|
最大出力トルク
|
N.m
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
主軸駆動方式
|
|
同期歯付ベルト
|
|||
|
工具
|
工具ホルダモデル
|
|
MAS 403 BT40
|
||
|
プルスタッドモデル
|
|
MAS 403 P40T-I
|
|||
|
送り速度
|
X、Y、Z早送り
|
m/min
|
48/48/48
|
||
|
3軸モーター出力（X/Y/Z）
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3軸モータートルク（X/Y/Z）
|
N·m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
最大切削送り速度
|
mm/min
|
1-20000
|
|||
|
A.T.C
|
タイプ
|
pc
|
ロボットアーム付きATC
|
||
|
モード
|
|
双方向の最近接工具選択
|
|||
|
容量
|
個
|
24
|
|||
|
最大工具長
|
mm
|
300
|
|||
|
最大工具重量
|
kg
|
7
|
|||
|
最大工具ディスク径-フル
|
mm
|
80
|
|||
|
最大工具ディスク径-隣接
|
mm
|
150
|
|||
|
工具交換時間（T-T）
|
秒
|
2.5
|
|||
|
テーブルから地面までの高さ
|
mm
|
900
|
900
|
950
|
|
|
その他
|
外形寸法
(L×WxH)
|
mm
|
2400×2975×2840
(チップコンベアを除く)
|
2700×2975×2840
(チップコンベアを除く)
|
2940×3450×3050
(チップコンベアを除く)
|
|
機械の正味重量
|
kg
|
5100
|
5400
|
6200
|
|
|
総消費電力
|
KVA
|
18
|
18
|
25
|
|
|
標準構成:
1. FANUC OI-MF TYPE(5)β 制御システム
2. 10000 RPM主軸、ベルト接続 3. 24ディスクマニピュレータ工具マガジン 4. 水槽 + ベッド洗浄チップ 5. クリーンエアガン、作業灯、警告灯 |
選択構成:
1. Fanuc Oi-MF TAPE(l)β システム

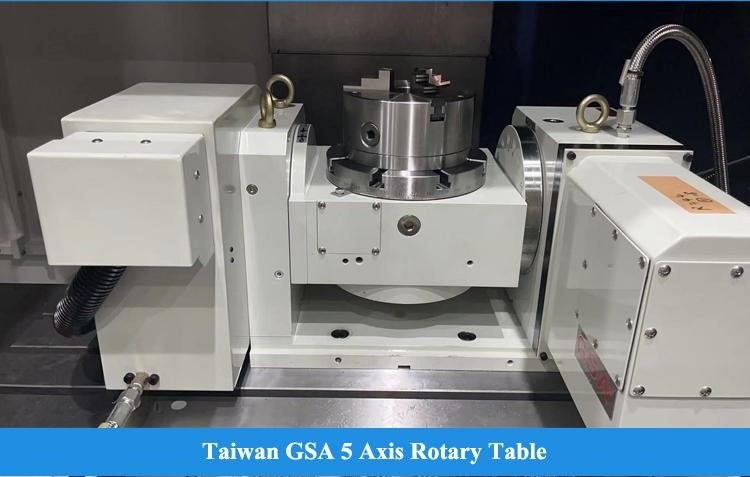

2. Fanuc Oi-MF TAPE(l)α システム 3. Siemens 828D CNCシステム 4. ダイレクト接続 12000 RPM機械主軸 5. 16000 RPM、24000電動主軸 6. 第4軸ターンテーブル 7. 冷却内蔵 2MPa、3MPa、5MPa、7MPa 8. 油水分離器 9. チェーンチップリムーバー 10. クリーンウォーターガン 11. 工具およびワーク検査 12. 自動ドア 13. 安全ドアロック 14. 電気キャビネットと空調 |
||||
当社のサービス:
高品質な機械をお届けします
1. すべての部品を検査する必要があります
2. 100以上の製造プロセス管理
3. 200以上の検査項目
4. 各機械のサンプル加工
5. 出荷前の72時間の試運転
◆ 30年以上の研究開発の歴史、1993年設立
◆ 研究開発能力を持つハイテクメーカー
◆ 安定した成熟した供給システム
◆ インスタントサービスを提供する若くて活発な営業とエンジニア（24時間オンライン）
◆ 人間工学に基づいた機構のアップグレードと容易なメンテナンス
◆ 当社の構造設計原則：容易なメンテナンスと設置、低コストのメンテナンス、生産への影響なし
よくある質問:
Q1. あなたは貿易会社ですか、それとも製造会社ですか？
Q5. サービスは何ですか？
販売後：7日24時間オンラインサービス、設置のリモートガイダンス、顧客ソフトウェアシステムとの連携
Q6: なぜあなたの会社を選ぶのですか？
この種のサービスを提供できます。機械が購入者の設置場所に到着したら、購入者のスケジュールに従って、機械および電気エンジニアを適時に派遣して設置することができます。これらはすべて契約に記載され、見積もることができます。販売者は、海外に行く前に、ビザと設置の準備について購入者と協力します。
製品のハイライト
製品の説明: SMTCL CNC 縦型フライス盤 VMC1100Q 4軸 CNC 縦型マシニングセンター ターンテーブル付き VMC-Qシリーズ 縦型マシニングセンターは、瀋陽工作機械有限公司が製造した新しい汎用縦型マシニングセンターで、一般機械、自動車などの業界に適しています。専門的な設計および解析ソフトウェアを使用して、大きなスパンの隠者柱、主軸の熱対称構造設計、C3レベルの精密リードスクリュー予備描画プロセスなどにより、科学的かつ合理的な分析と最適化を行うことで、優れた切削性能を発揮します。あらゆる種類の部品の穴あけおよびフライス加工のニーズに対応し、お客様に最高の加工体験を提供します。 ...
