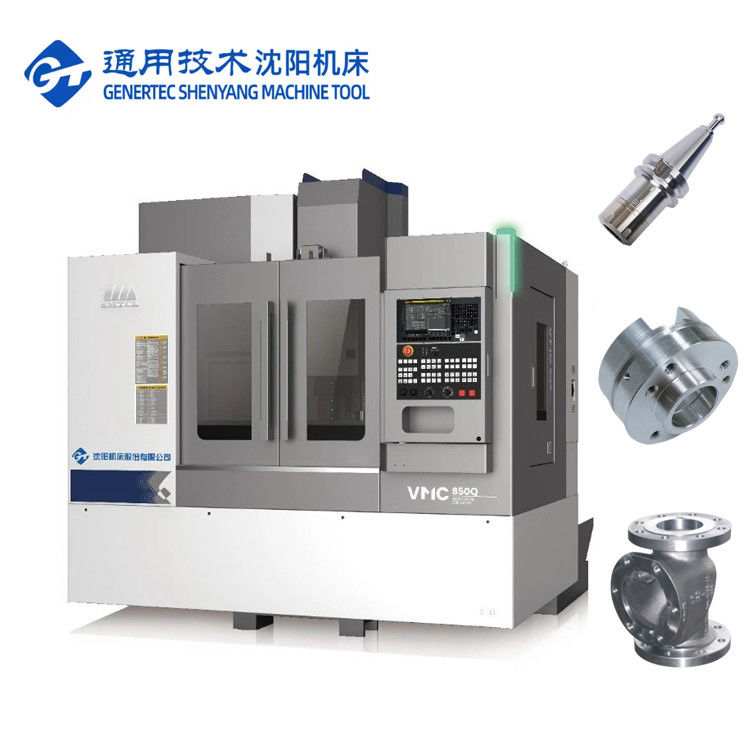

SMTCL 4 軸 CNC フリース機 VMC1000Q 高精度 アルミ合金加工 垂直加工センター
製品詳細
| ブランド: | SMTCL | タイプ: | VMC850Q VMC1000Q VMC1100Q |
|---|---|---|---|
| 製品名: | 縦のマシニング センター | テーブルサイズ (L×W): | 1200×500 |
| テーブルの上での最大負荷: | 600kg | x軸旅行: | 1000mm |
| y軸旅行: | 500mm | Z軸旅行: | 540mm |
| A.T.C.: | 24 ロボットアームのATC | ||
| ハイライト |
アルミ合金CNCフレーシングマシン,高精度CNCフレーシングマシン,5軸のCNCフレッシングマシン |
||
製品説明
製品説明：
VMC1100Q垂直機械加工センター、科学的および合理的な分析と最適化のための専門的な設計および分析ソフトウェア、および検証と改善のための高度な製造およびテスト技術、優れた削減パフォーマンスを備えた技術。
工作機械は、一般的な機械、自動車、およびその他の産業に適しており、さまざまな部品の掘削や製粉処理のニーズを満たし、顧客に最良の処理体験を提供できます。
1、高い剛性と高い安定性設計
*高強度の積分キャスティングベッド

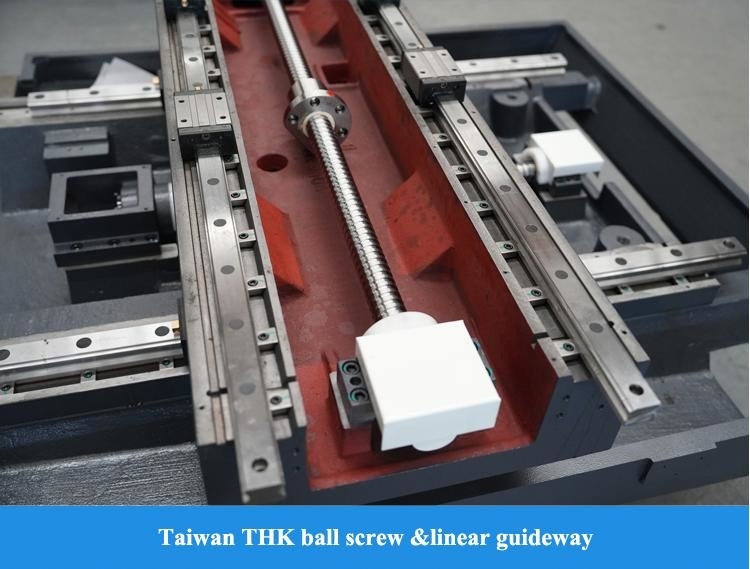

* 3軸Pクラスローラーガイド
*長いスパンヘリンボーンカラム
製品担当者：
|
アイテム
|
ユニット
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
容量
|
x軸旅行
|
mm
|
850
|
1000
|
1100
|
|
y軸旅行
|
mm
|
500
|
500
|
620
|
|
|
Z軸旅行
|
mm
|
540
|
540
|
600
|
|
|
スピンドルノーズからテーブル表面
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
列の鼻から柱の表面
|
mm
|
640
|
640
|
743
|
|
|
WorkTable
|
テーブルサイズ（L×W）
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
テーブルに最大負荷
|
kg
|
600
|
600
|
1000
|
|
|
T-Slotサイズ
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
スピンドル
|
スピンドル速度
|
RPM
|
10000
|
10000
|
10000
|
|
スピンドルテーパー/スピンドルシャンク
|
mm
|
7/24テーパー
|
7/24テーパー
|
7/24テーパー
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
スピンドルモーター
|
KW
|
7.5/11
|
7.5/11
|
11/15
|
|
|
最大出力トルク
|
nm
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
スピンドルドライブタイプ
|
|
同期歯ベルト
|
|||
|
ツール
|
ツールホルダーモデル
|
|
MAS 403 BT40
|
||
|
スタッドモデルをプルします
|
|
MAS 403 P40T-I
|
|||
|
フィードレート
|
x、y、zラピッドトラバース
|
m/min
|
48/48/48
|
||
|
3軸モーターパワー（x/y/z）
|
KW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3軸モータートルク（x/y/z）
|
n・m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
最大切断飼料レート
|
mm/min
|
1-20000
|
|||
|
ATC
|
タイプ
|
PC
|
ロボットアーム付きATC
|
||
|
モード
|
|
双方向で最も近いツール選択
|
|||
|
容量
|
PC
|
24
|
|||
|
最大ツールの長さ
|
mm
|
300
|
|||
|
最大ツールの重量
|
kg
|
7
|
|||
|
Max Too Disk Dia.- Full
|
mm
|
80
|
|||
|
Max Too Disk Dia.-Adjacent
|
mm
|
150
|
|||
|
ツール変更時間（TT）
|
秒
|
2.5
|
|||
|
テーブル間の高さから地面
|
mm
|
900
|
900
|
950
|
|
|
その他
|
全体的な寸法
（l×wxh）
|
mm
|
2400×2975×2840
（チップコンベアを除外）
|
2700×2975×2840
（チップコンベアを除外）
|
2940×3450×3050
（チップコンベアを除外）
|
|
ネットマシンの重量
|
kg
|
5100
|
5400
|
6200
|
|
|
総電力要件
|
KVA
|
18
|
18
|
25
|
|
|
標準構成：
1。FANUC OI-MFタイプ（5）β制御システム
2。10000rpmスピンドル、ベルト接続 3。24ディスクマニペレータツールマガジン 4。水タンク +ベッドフラッシングチップ 5。クリーンエアガン、作業ライト、警告灯 |
選択的構成：
1。FANUCOI-MFテープ（L）βシステム

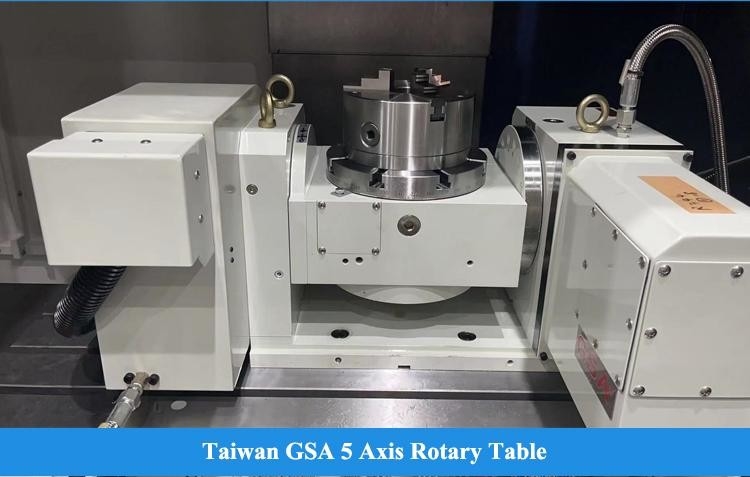

2。FANUCOI-MFテープ（L）αシステム 3。Siemens828D CNCシステム 4。ダイレクト接続12000 rpmメカニカルスピンドル 5。16000rpm、24000電動スピンドル 6。4番目の軸ターンテーブル 7。2MPA、3MPA、5MPA、7MPA内の冷却 8。オイル水セパレーター 9。チェーンチップリムーバー 10。クリーンウォーターガン 11。ツールとワークの検査 12。自動ドア 13。安全ドアロック 14.電気キャビネットとエアコン |
||||
私たちのサービス：
高品質のマシンを受け取るようにしてください
1.すべての部品を検査する必要があります
2。100を超える生産プロセス制御
3。200以上の検査項目
4.各マシンのサンプル処理
5。72時間の試用局は、配達前に実行されます
◆30年以上のR＆Dの歴史、1993年に会社が設立されました
◆研究と設計の能力を備えたハイテクメーカー
◆安定した成熟した供給システム
◆インスタントサービスの若いアクティブな販売とエンジニア（オンライン24時間）
◆人間工学と簡単なメンテナンスに応じたメカニズムのアップグレード
◆私たちの構造設計原則：簡単なメンテナンスと設置、低コストのメンテナンス、生産に影響を与えない
よくある質問：
Q1。あなたは貿易会社ですか、それとも製造会社ですか？
マシンの船荷証券の日付から始まります。
PR-Sales：カスタマイズされたソリューション、計画と設計、1対1のサービス
販売後：オンラインサービスで24時間24時間、インストールのリモートガイダンス、顧客ソフトウェアシステムでのドッキング
最も信頼できる保証である完全な生産チェーンを備えた植物の間で実行されます。
