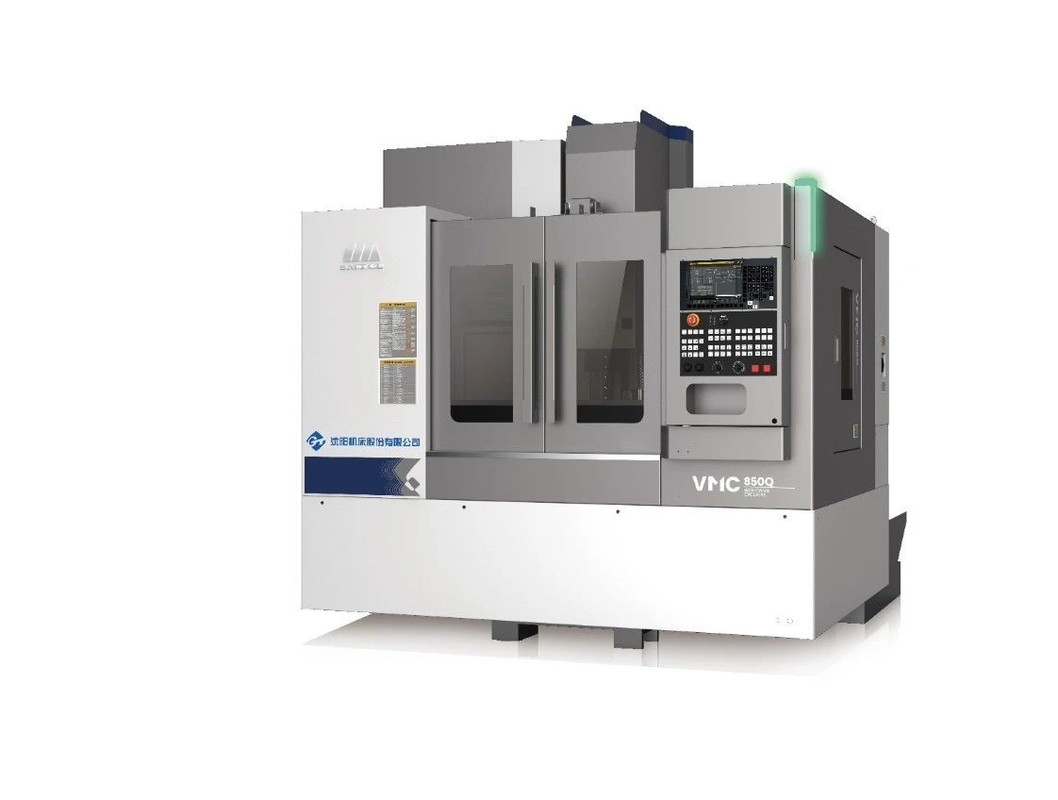

SMTCL 3 軸 CNC フレーシング マシン VMC850Q トーニング センター 金属のための CNC 垂直加工センター
製品詳細
| ブランド: | SMTCL | タイプ: | VMC850Q VMC1000Q VMC1100Q |
|---|---|---|---|
| 製品名: | 縦のマシニング センター | テーブルサイズ (L×W): | 1000×500 |
| テーブルの上での最大負荷: | 600kg | x軸旅行: | 8500mm |
| y軸旅行: | 500mm | Z軸旅行: | 540mm |
| A.T.C.: | 24 ロボットアームのATC | ||
| ハイライト |
金属CNCの縦のマシニング センター,ターニングセンター CNC垂直加工センター,5つの軸線CNCの縦のマシニング センター |
||
製品説明
製品の説明:
1、高剛性と高安定性の設計
* 高強度一体鋳造ベッド

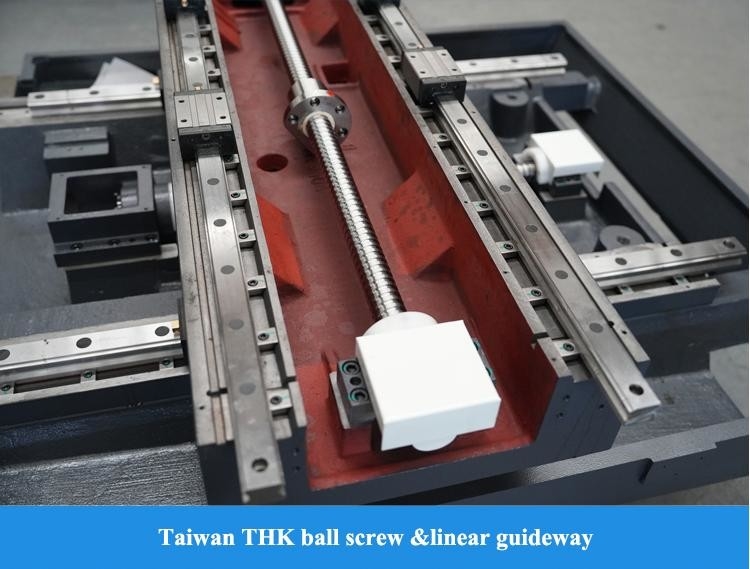

* 3軸Pクラスローラーガイド
* ロングスパンヘリンボーンコラム
製品パラメータ:
|
項目
|
単位
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
容量
|
X軸移動量
|
mm
|
850
|
1000
|
1100
|
|
Y軸移動量
|
mm
|
500
|
500
|
620
|
|
|
Z軸移動量
|
mm
|
540
|
540
|
600
|
|
|
主軸ノーズからテーブル表面まで
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
主軸ノーズからコラム表面まで
|
mm
|
640
|
640
|
743
|
|
|
ワークテーブル
|
テーブルサイズ（L×W）
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
テーブル上の最大負荷
|
kg
|
600
|
600
|
1000
|
|
|
Tスロットサイズ
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
主軸
|
主軸速度
|
rpm
|
10000
|
10000
|
10000
|
|
主軸テーパー/主軸シャンク
|
mm
|
7/24テーパー
|
7/24テーパー
|
7/24テーパー
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
主軸モーター
|
kw
|
7.5/11
|
7.5/11
|
11/15
|
|
|
最大出力トルク
|
N.m
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
主軸駆動方式
|
|
同期歯付きベルト
|
|||
|
工具
|
工具ホルダモデル
|
|
MAS 403 BT40
|
||
|
プルスタッドモデル
|
|
MAS 403 P40T-I
|
|||
|
送り速度
|
X、Y、Z早送り
|
m/min
|
48/48/48
|
||
|
3軸モーター出力（X/Y/Z）
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3軸モータートルク（X/Y/Z）
|
N·m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
最大切削送り速度
|
mm/min
|
1-20000
|
|||
|
A.T.C
|
タイプ
|
pc
|
ロボットアーム付きATC
|
||
|
モード
|
|
双方向の最近接工具選択
|
|||
|
容量
|
個
|
24
|
|||
|
最大工具長
|
mm
|
300
|
|||
|
最大工具重量
|
kg
|
7
|
|||
|
最大工具ディスク径-フル
|
mm
|
80
|
|||
|
最大工具ディスク径-隣接
|
mm
|
150
|
|||
|
工具交換時間（T-T）
|
秒
|
2.5
|
|||
|
テーブルから地面までの高さ
|
mm
|
900
|
900
|
950
|
|
|
その他
|
全体寸法
（L×WxH）
|
mm
|
2400×2975×2840
（チップコンベアを除く）
|
2700×2975×2840
（チップコンベアを除く）
|
2940×3450×3050
（チップコンベアを除く）
|
|
機械正味重量
|
kg
|
5100
|
5400
|
6200
|
|
|
総電力要件
|
KVA
|
18
|
18
|
25
|
|
|
標準構成:
1. FANUC OI-MF TYPE(5)β制御システム
2. 10000 RPM主軸、ベルト接続 3. 24ディスクマニピュレータ工具マガジン 4. 水槽+ベッド洗浄チップ 5. クリーンエアガン、作業灯、警告灯 |
選択構成:
1. Fanuc Oi-MF TAPE(l)βシステム

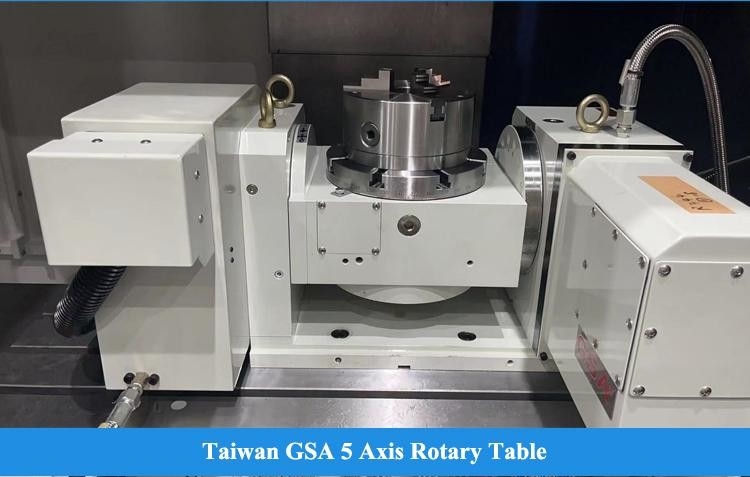

2. Fanuc Oi-MF TAPE(l)αシステム 3. Siemens 828D CNCシステム 4. ダイレクト接続12000 RPM機械主軸 5. 16000 RPM、24000電動主軸 6. 第4軸ターンテーブル 7. 冷却内2MPa、3MPa、5MPa、7MPa 8. 油水分離器 9. チェーンチップリムーバー 10. クリーンウォーターガン 11. 工具とワークの検査 12. 自動ドア 13. 安全ドアロック 14. 電気キャビネットと空調 |
||||
当社のサービス:
高品質な機械をお届けします
1. すべての部品を検査する必要があります
2. 100以上の製造プロセス管理
3. 200以上の検査項目
4. 各機械のサンプル加工
5. 出荷前の72時間の試運転
◆ 30年以上の研究開発の歴史、1993年設立
◆ 研究開発能力を持つハイテクメーカー
◆ 安定した成熟した供給システム
◆ インスタントサービスを提供する若くて活発な営業とエンジニア（24時間オンライン）
◆ 人間工学に基づいた機構のアップグレードと容易なメンテナンス
◆ 当社の構造設計原則：容易なメンテナンスと設置、低コストのメンテナンス、生産への影響なし
よくある質問:
Q1. あなたは貿易会社ですか、それとも製造会社ですか？
Q5. サービスは何ですか？
アフターサービス：7日24時間オンラインサービス、設置のリモートガイダンス、顧客ソフトウェアシステムとのドッキング
Q6：なぜあなたの会社を選ぶのですか？
この種のサービスを提供できます。機械が購入者の設置場所に到着したら、購入者のスケジュールに従って、機械および電気エンジニアを適時に派遣して設置することができます。これらはすべて、契約に記載して見積もることができます。販売者は、海外に行く前に、ビザと設置の準備について購入者と協力します。
製品のハイライト
製品の説明: SMTCL 3軸CNCフライス盤 VMC850Q 旋盤センター CNC立形マシニングセンター 金属用 新世代の立形マシニングセンターVMC850Qは、クロススライドテーブル構造を採用し、「人間」コラムと、3つの座標軸はローラーリニアガイドレールとプリドローリードスクリューを採用しており、コンパクトでシンプル、設置面積が小さく、性能は安定して信頼できます。この工作機械は主に、プレート、板、シェルなどの部品の加工に使用され、部品を一度設置した後、フライス加工、穴あけ、拡張、リーマ加工、中ぐり、タッピングなどのプロセスを連続して完了することができ、ユーザーは加工効率の向上を通じて良好な...
