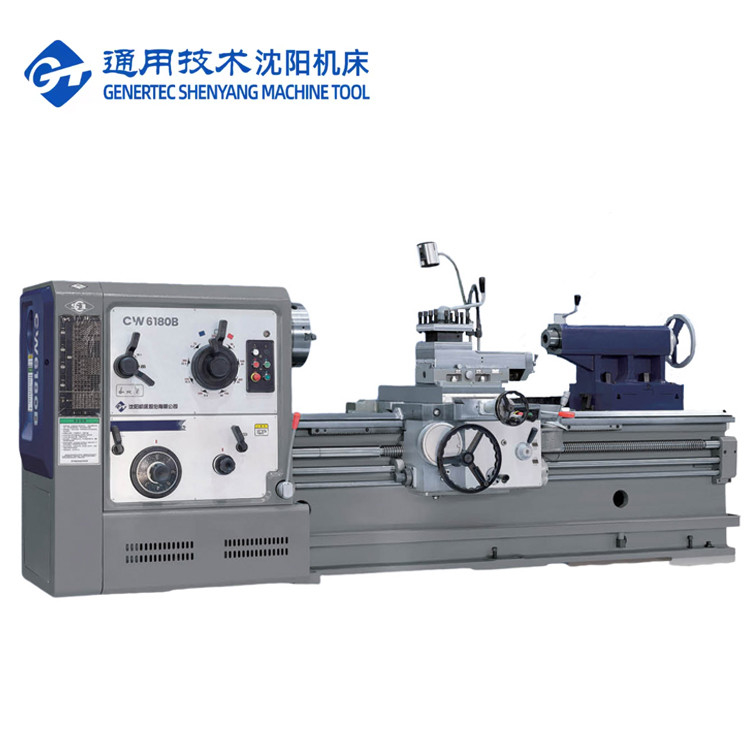

SMTCL 大型回転機 CW6180B 手動回転機 6000mm 重量エンジン回転機
製品詳細
| ブランド名: | SMTCL | モデル番号: | CW6180B |
|---|---|---|---|
| CNCかどうか: | マニュアル | キーワード: | 普通の回転機 |
| マックス ベッドに寝具を振って: | Φ800 | キャリッジ上の最大径: | Φ480 |
| ベッドの幅: | 550 mm | スピンドル穴: | Φ104 mm |
| ハイライト |
手動型 大型回転機,6000mm 大きな回転機,重量型大型回転機 |
||
製品説明
製品の説明：
製品の特徴：

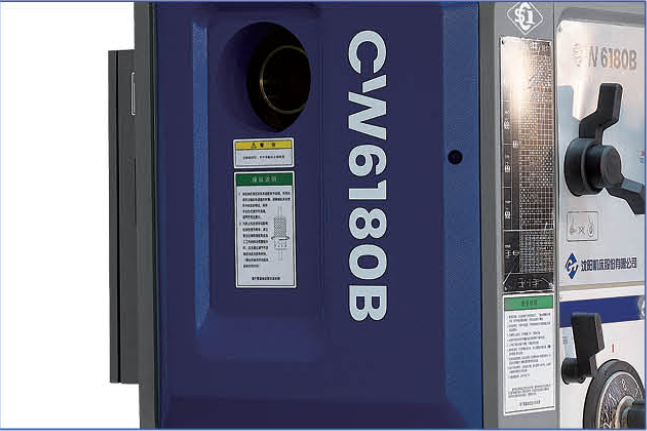

新しい外観
新しい素材を採用することで、製品の品質が向上しました。

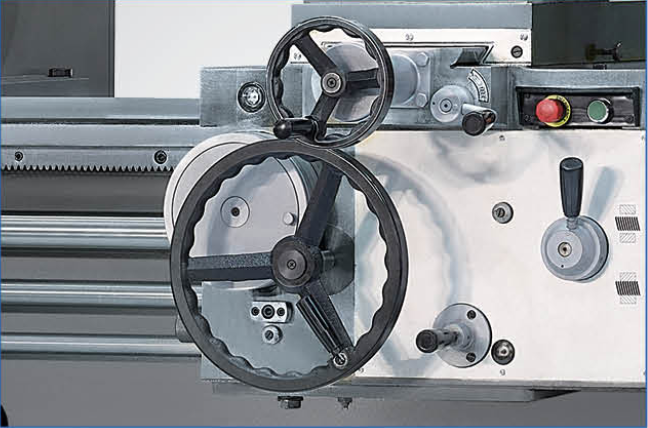

簡単な操作

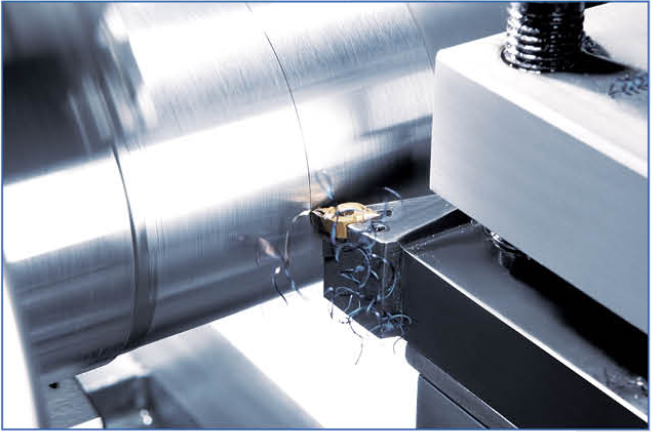

強力な切削

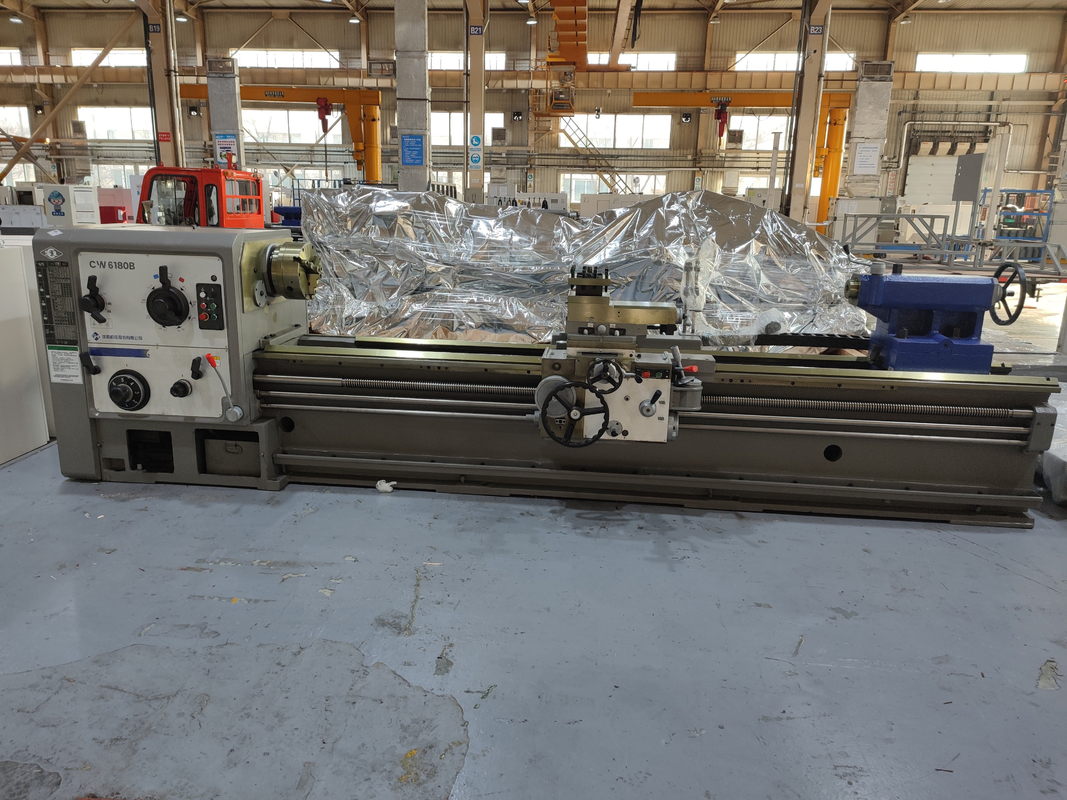

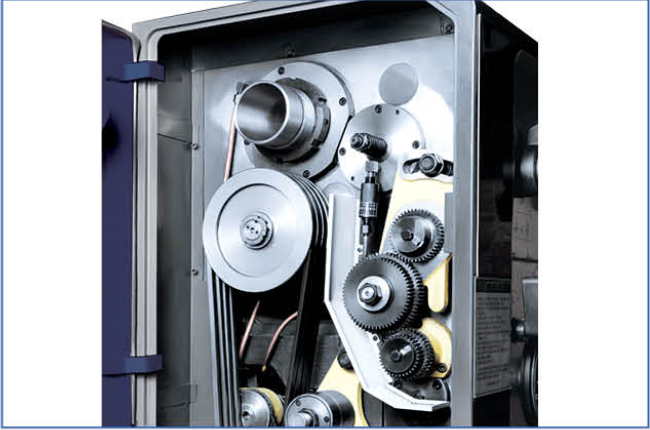

CW6180Bは、ベッド幅550mmのベースモデルの機械製品です。一体型のフロアタイプベッドと安定した対角バー構造を組み合わせることで、このクラスで高い構造剛性を実現しています。大型トルクモーター（11kW）と最適化された減速ヘッドストックを組み合わせることで、大トルク切削を実現できます。
この機械は、高度な製造設備を使用して製造されています。
製品の詳細：
|
単位
|
CW6180B
|
ベッド上の最大振れ径
|
|
mm
|
3660x 1450x 1630
|
タレット上の最大振れ径
|
|
mm
|
3660x 1450x 1630
|
ワークの最大長
|
|
mm
|
3660x 1450x 1630
|
ギャップでの最大振れ径と有効幅
|
|
mm
|
3660x 1450x 1630
|
スピンドルボア径とスピンドルヘッドの種類
|
|
Φ104/D11
|
|
スピンドルノーズとセンターのテーパー
|
|
120、1：20。モールス5#
|
|
スピンドル速度のステップと範囲
|
|
r/min
|
18段階 5.4-720
|
縦送り速度のステップと範囲
|
|
mm/r
|
0.05-0.912
|
範囲1：1
|
|
mm/r
|
0.05-0.912
|
範囲16：1
|
|
mm/r
|
0.05-0.912
|
変速ギアによる微小送りの範囲
|
|
mm/r
|
0.05-0.912
|
横送りに対する縦送りの比率
|
|
1/2
|
|
サドルの早送り
|
|
mm/min
|
4000
|
リードスクリューのピッチ
|
|
12（メートル法）：1/2インチ（インチシステム）
|
|
メートル法の数、範囲
|
|
mm
|
3660x 1450x 1630
|
ウィットワースねじの数、範囲
|
|
t.p.i
|
26種類 14-1
|
モジュールの数、範囲
|
|
mm
|
3660x 1450x 1630
|
ダイアメトリックピッチねじの数、範囲
|
|
DP
|
24種類 28-1
|
下部スライドの最大横移動量
|
|
mm
|
3660x 1450x 1630
|
上部スライドの最大移動量
|
|
mm
|
3660x 1450x 1630
|
心押台スピンドルの移動量
|
|
mm
|
3660x 1450x 1630
|
心押台スピンドルのテーパー
|
|
モールス5#
|
|
ベッドガイドウェイ幅と焼入れ硬度
|
|
mm
|
3660x 1450x 1630
|
主モーター出力
|
|
KW
|
1.1
|
早送りモーター出力
|
|
KW
|
1.1
|
クーラントポンプモーターの出力
|
|
W
|
180
|
正味重量
|
|
kg
|
4900
|
全体の寸法
|
|
mm
|
3660x 1450x 1630
|
ワークの最大負荷
|
|
T
|
2.5（標準構成）
|
標準構成：
|
|
1.主モーター：YE3-160M-4 11kW
2.高速モーター：NJ12-4 (1)NN3032K/P5 160X240X60
(2)NN3026K/P5 130X200X52
(3)6028 140X210X33選択可能な構成： |

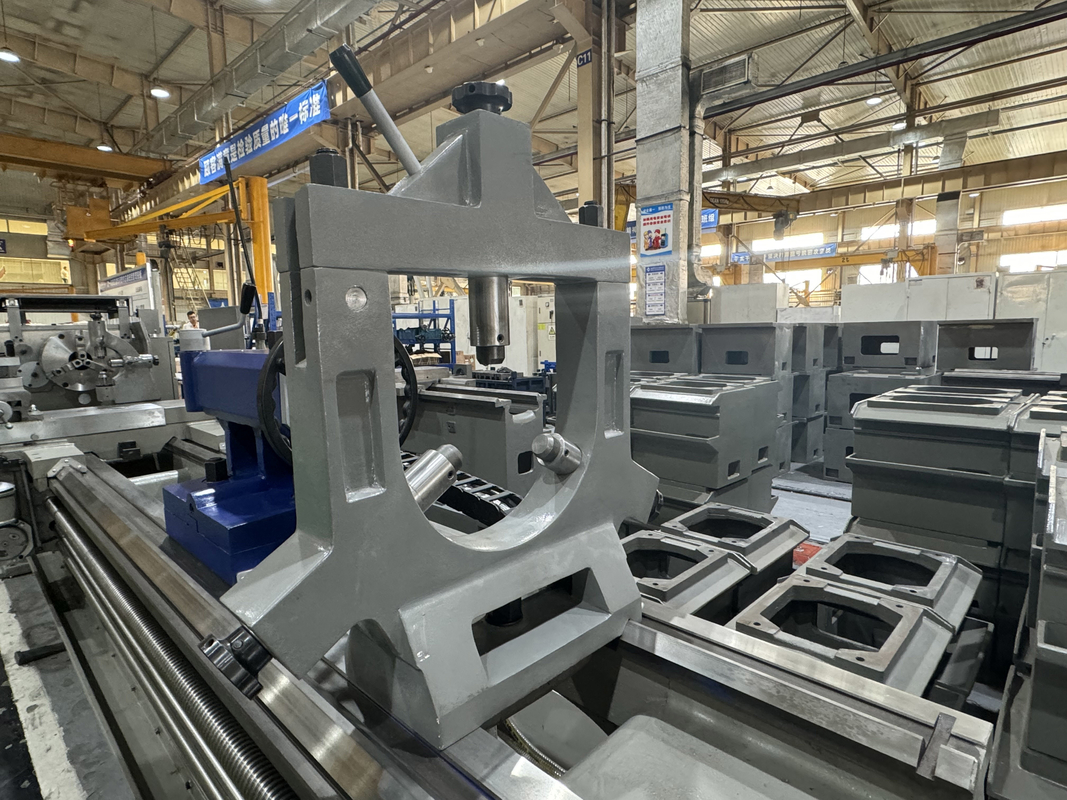

1.固定レスト Φ40-Φ350
2.フォローレスト Φ50-Φ220

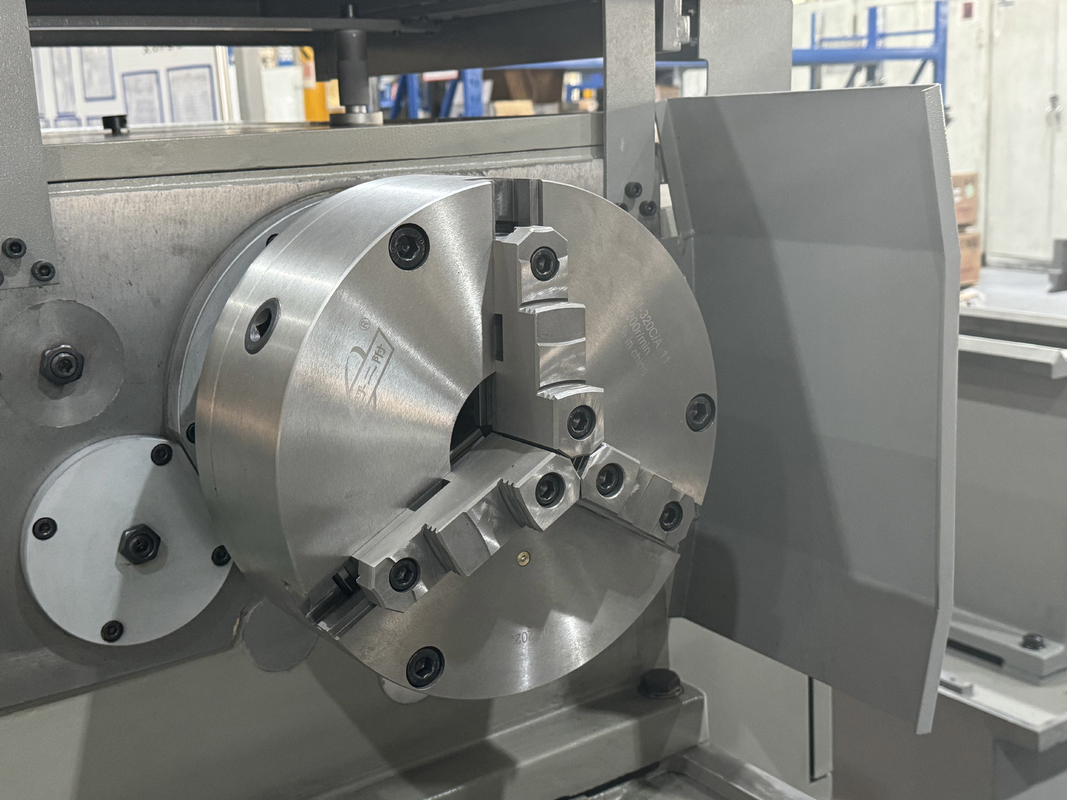

3.Φ400mm 3爪チャック 4.Φ500mm 3爪チャック 5.Φ400mm 4爪チャック 6.Φ500mm 4爪チャック 7.Φ630mm 4爪チャック 8.ライブセンター モールスNO.5 9.Φ650mm フェースプレート 当社のサービス： |
高品質な機械をお届けします
1. すべての部品を検査する必要があります
2. 100以上の製造プロセス管理
4. 各機械のサンプル加工
5. 出荷前の72時間の試運転
当社を選ぶ理由：
◆ 研究開発能力を備えたハイテクメーカー
◆ 安定した成熟した供給システム
◆ インスタントサービスを提供する若くて活発な営業とエンジニア（24時間オンライン）
◆ 人間工学に基づいた機構のアップグレードと容易なメンテナンス
◆ 当社の構造設計原則：容易なメンテナンスと設置、低コストのメンテナンス、生産への影響なし
私たちについて：
Q1. あなたは貿易会社ですか、それとも製造会社ですか？
当社は製造会社です。
販売前：カスタマイズされたソリューション、計画、設計; 一対一のサービス
Q6：なぜあなたの会社を選ぶのですか？
開発、設計、製造、組み立てから、工場間で行われる完全な生産チェーンまで、すべての生産プロセスがあなたの最も信頼できる保証です。
Q8：支払い条件は何ですか？
製品のハイライト
製品の説明： SMTCL CW6180Bシリーズ ヘビーデューティーマニュアル旋盤 CW6180Bシリーズのヘビーデューティー手動旋盤は、大型で重量のあるワークピースの加工用に特別に設計された手動旋盤です。サイズと重量が大きく、より強力な出力とより安定した構造を備えています。スピンドル開口部、ベッド長などの寸法を拡大し、大型ワークピースのニーズに対応します。操作にはリフティング装置との連携が必要であり、より高いスキルと体力が必要です。この種の旋盤は通常、海洋、自動車、航空宇宙などの業界で大型部品の加工に使用され、精度と寸法精度に関する要件を満たすことができますが、生産効率は比較的低いです。 製...
