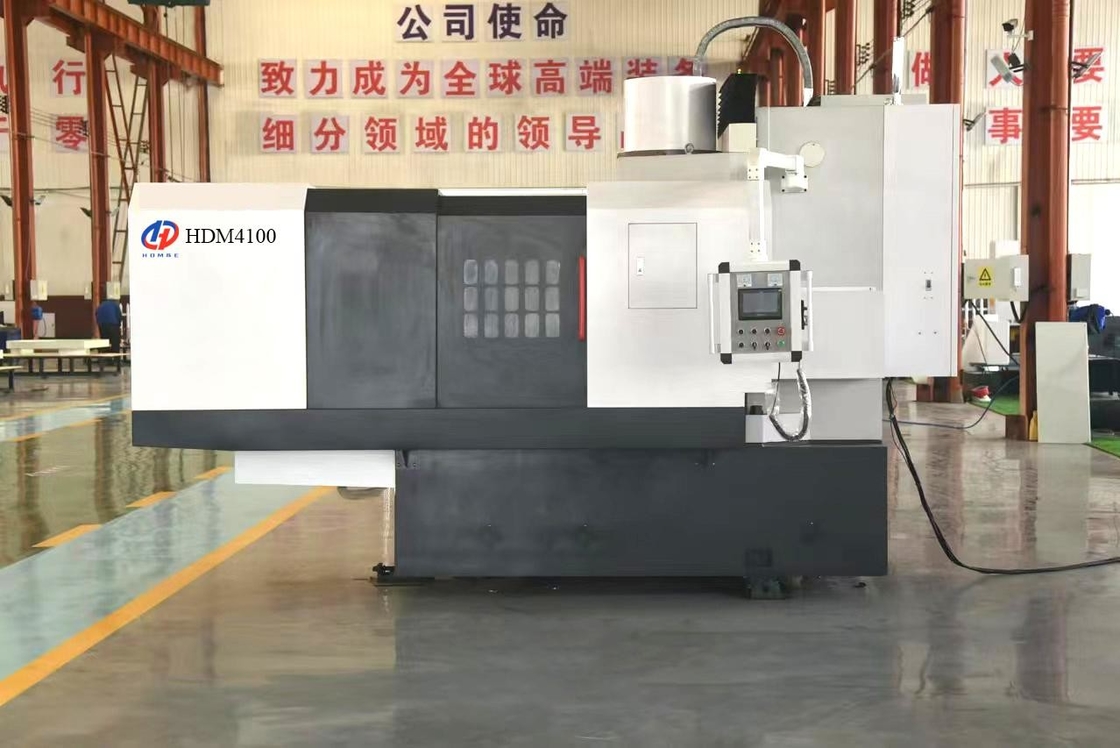

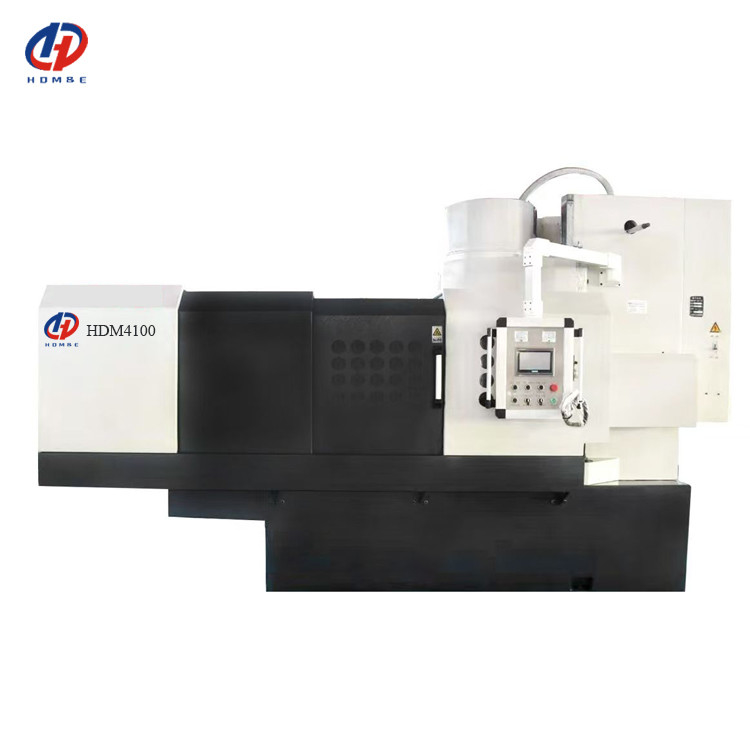

自動垂直磨削機 HDM4100 垂直スピンドル 表面磨削機 精密垂直磨削機
製品詳細
| ブランド名: | HD | モデル番号: | HDM4100 |
|---|---|---|---|
| キーワード: | 縦型研削盤 | ||
| ハイライト |
自動垂直磨き機,HDM4100 垂直研磨機,精密垂直研磨機 |
||
製品説明
製品説明:

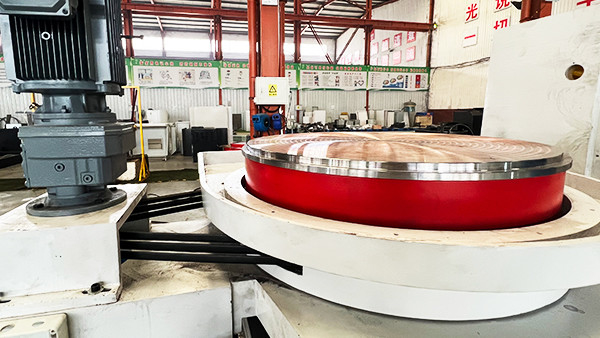

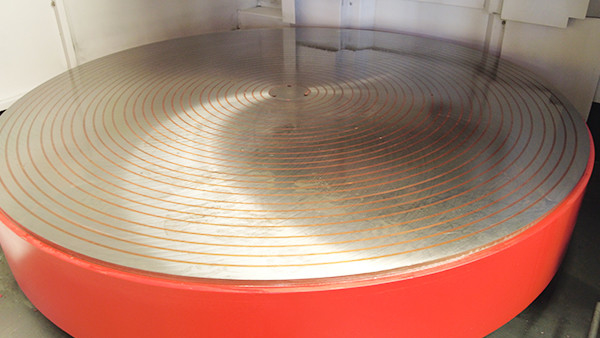

HDM4100 垂直軸回転テーブル表面磨機超効率の表面研磨機で,研磨輪の端面を研磨する.これはHDM-PLCで制御される表面研磨機で,4つの垂直軸の回転テーブルと100台の直径1000mm.機械ツールのレイアウトは,次のとおりです: 作業台は,回転のために作業台を運ぶための円形電磁作業台を採用します.
製品の特徴:
この機械は,強い硬さと高い安定性の特徴を持っています.それは,丸いまたは長方形の作業部品の端面に大きな不連続の表面を磨くことができます.高効率の特徴がある磨材には様々な炭素鋼,合金鋼,耐火レンガ,陶器,結晶,石材,ガラスが含まれます.磨材範囲は φ1000×400mm内の平面です.
この機械は,耐火材料,エアコンシリンダー,磁気材料,自動車,トラクター,ベアリング,バルブ,サーブブレード,ガラスなどの様々な産業分野で広く使用されています.
高精度で安定した動作で,ガイドレールに水を最大限に避けます
|
パラメータ
|
ユニット
|
HDM440
|
HDM450
|
HDM475
|
HDM480
|
HDM4100
|
|
磨き作業部品の最大サイズ (直径 × 高さ)
|
mm
|
500×300
|
500×300
|
780×300
|
800×300
|
1000×400
|
|
電磁作業台吸着範囲
|
|
80〜120N/cm2
|
||||
|
砂タイルの大きさ
(厚さ × 幅 × 長さ)
|
mm
|
80×25×150
|
80×25×150
|
80×25×150
|
80×25×150
|
80×25×150
|
|
作業台の速度
|
r/min
|
24
|
24
|
24
|
10〜20
|
10〜20
|
|
作業台回転モーターの電源
|
kw
|
2.2
|
2.2
|
2.2
|
2.2
|
3.7
|
|
磨き頭 スピンドル速度
|
r/min
|
1400
|
1400
|
980
|
980
|
740
|
|
磨き頭エンジンの動力
|
kw
|
11
|
11
|
25
|
30
|
45
|
|
磨き頭を持ち上げるACサーボ
|
|
6Nm
|
6Nm
|
10Nm
|
10Nm
|
10Nm
|
|
床頭の垂直供給
|
mm
|
0.001-0. わかった03
|
0.001-0. わかった03
|
0.001-0. わかった03
|
0.001-0. わかった03
|
0.001-0. わかった03
|
|
研ぎ頭垂直入力速度
|
|
×1×10×100
|
×1×10×100
|
×1×10×100
|
×1×10×100
|
×1×10×100
|
|
機械の総電源
|
kw
|
15
|
15
|
32
|
32
|
50
|
|
機械の重量
|
T
|
2
|
2
|
6
|
6
|
7
|
|
機械の寸法
|
mm
|
1760×950×2200
|
1760×950×2200
|
2450×1180×2230
|
2450×1180×2230
|
3010×1390×2230
|
|
このフォームは参照のみです.詳細についてはオンライン販売マネージャーに相談してください.
|
||||||
産業用:
私たちのサービス:
高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
2生産プロセス制御100以上
3検査対象は200件以上
4各機械のサンプル処理
5. 配送前72時間の試行走
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
製品のハイライト
製品説明: HDM4100 垂直軸回転テーブル表面磨機超効率の表面研磨機で,研磨輪の端面を研磨する.これはHDM-PLCで制御される表面研磨機で,4つの垂直軸の回転テーブルと100台の直径1000mm.機械ツールのレイアウトは,次のとおりです: 作業台は,回転のために作業台を運ぶための円形電磁作業台を採用します. 電磁作業台は,座席に設置されている.インバーターは,作業台を回転させる減速モーターを制御する.床のレールに沿って前後を移動し,作業部件を積み,卸すのを容易にする. 柱と床は,磨き頭の角度を調整するための3点調整メカニズムで接続されています. 全体のディスク型作業部品表面は,円筒状また...
