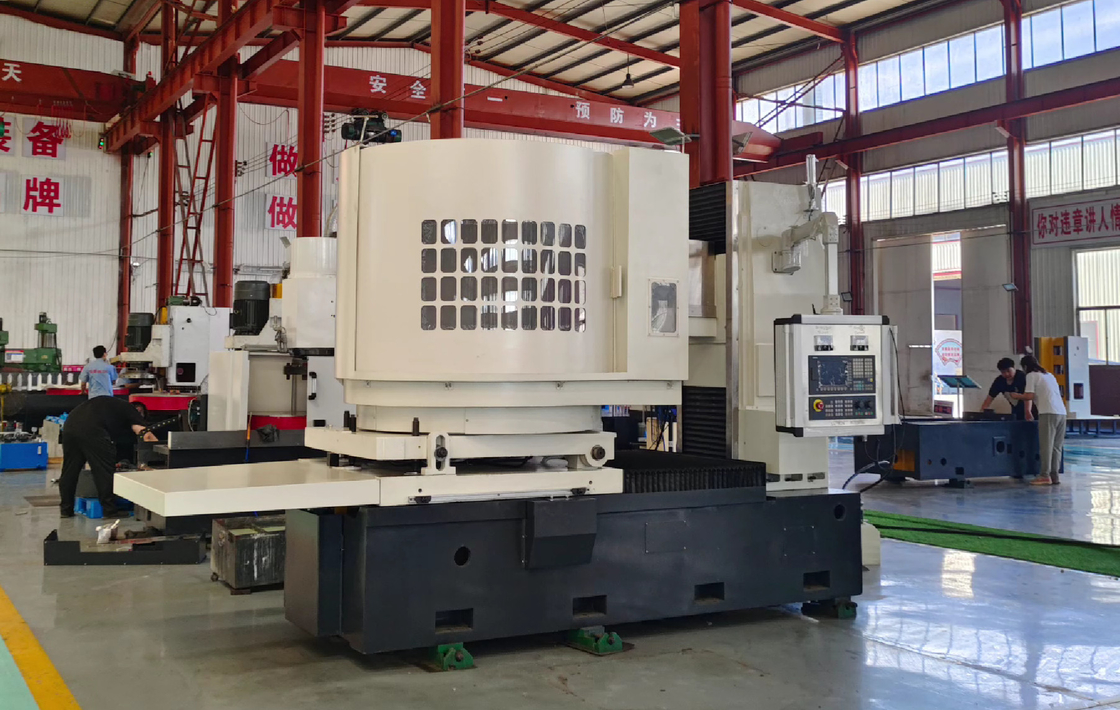

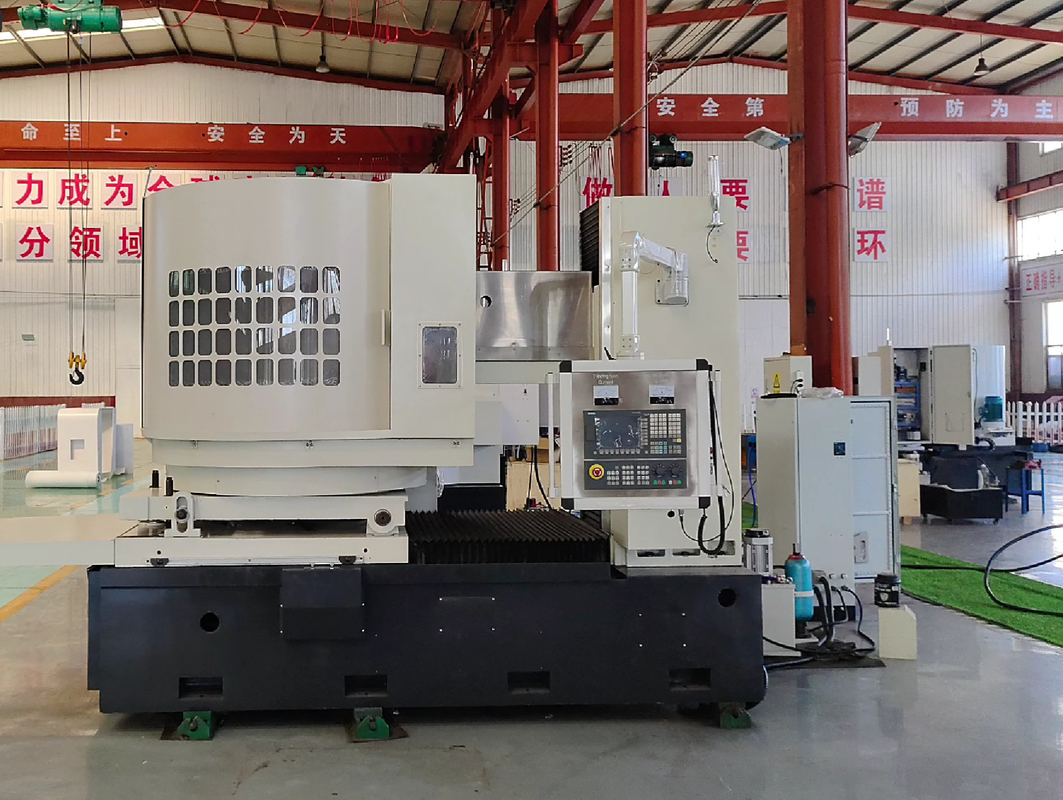

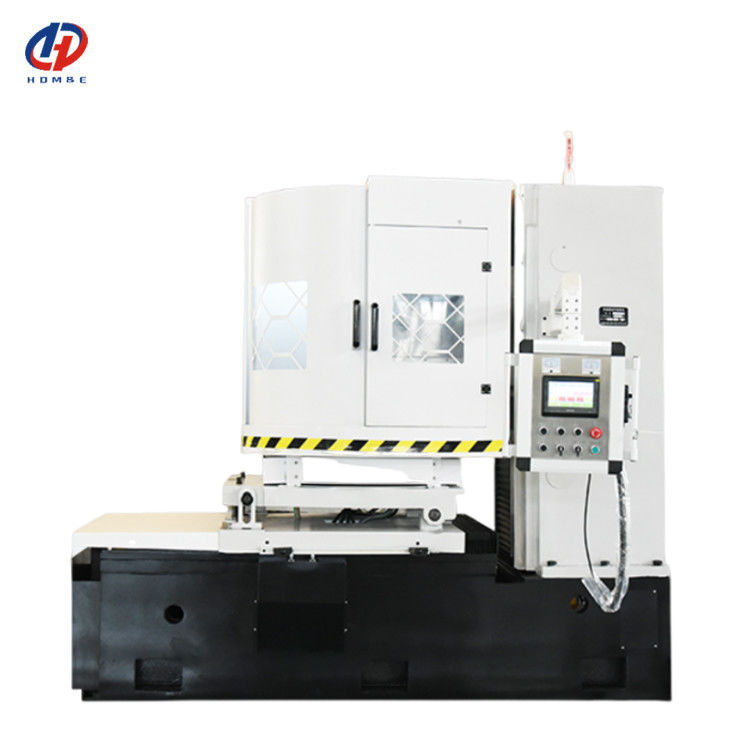

ローータリー丸いテーブルHDM380PLC制御の水平表面磨き機
製品詳細
| ブランド名: | HD | モデル番号: | HDM380 |
|---|---|---|---|
| キーワード: | ホリゾンタ 磨き機 | ||
| ハイライト |
ローータリー・ラウンド・テーブル・表面磨き機,PLC制御の表面磨き機,水平面磨き機 |
||
製品説明
製品説明:

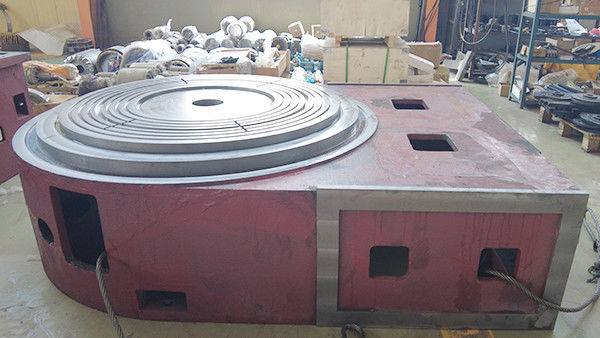

HDM380 水平回転式丸テーブル表面磨き機ベッドのテーブルを使用 円形ガイドレール固定回転,ダブルコラム梁,梁にドラッグプレートを縦方向の回転運動を行うストレッグプレート配列の垂直移動に沿った磨き頭,全体構造は安定してコンパクトで,高精度で高性能で信頼性があり,良い製造プロセス,操作と使用が簡単で,磨き車周辺磨きを使用します.作業部品の上部と下部平面は,必要な高い平行性を取得することができます, 寸法精度と作業部品の表面粗さ
製品の特徴:
適用: このシリーズの製品は,円のサーブブレード,自動車部品,測定ツール,ベアリング,模具フレーム,磁気材料,水力部品,特殊セラミック,耐火材料パンプバルブなどの産業は,磨きプロセスを必要とする.
|
パラメータ
|
ユニット
|
HDM340
|
HDM350
|
HDM380
|
HDM3100
|
HDM3125
|
|

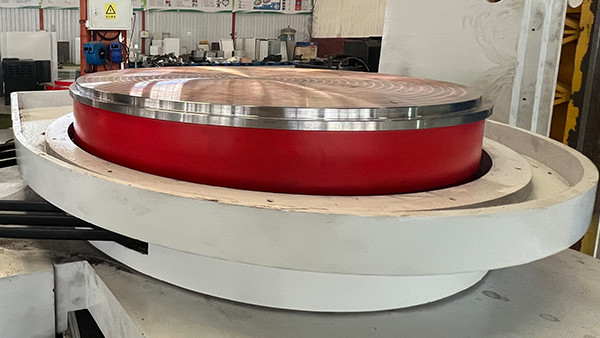

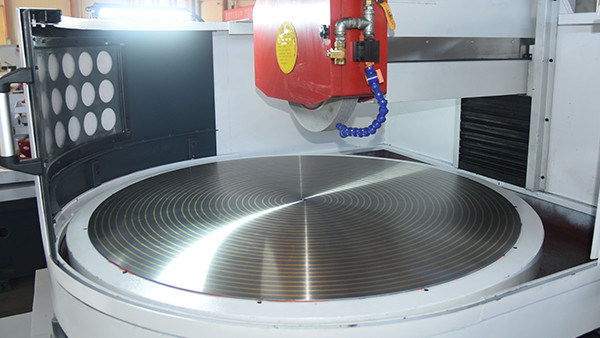

作業台直径
|
mm
|
400
|
500
|
800
|
1000
|
1250
|
|
磨き作業部品の最大サイズ
(直径 × 高さ)
|
mm
|
400×120
|
500×200
|
800×320
|
1000×320
|
1250×320
|
|
作業台の最大傾斜角
|
|
±3
|
±3
|
±3
|
±15
|
±15
|
|
作業台の回転速度
|
r/min
|
60〜120
|
60〜120
|
12〜70
|
25〜45
|
25〜45
|
|
テーブル拡張装置 垂直回転速度
|
m/min
|
1.5-3
|
1.5-3
|
1.5-3
|
0.5-11
|
0.5-11
|
|
垂直回転式筋延伸移動
|
mm
|
340
|
340
|
470
|
570
|
695
|
|

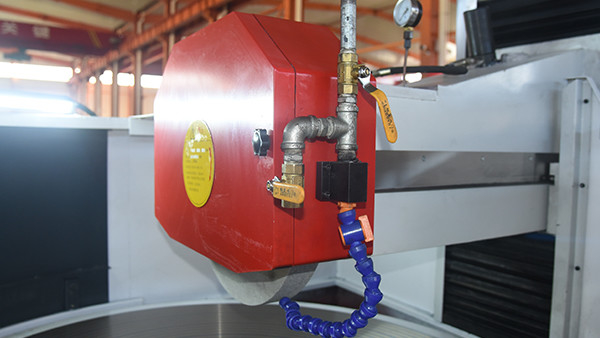

磨き頭 スピンドル速度
|
r/min
|
1450
|
1450
|
1450
|
1450
|
1450
|
|
磨き頭の最大垂直移動
|
mm
|
150
|
250
|
350
|
400
|
400
|
|
床頭垂直速度 上下
|
mm/min
|
300
|
300
|
300
|
300
|
300
|
|
垂直自動フード磨き頭
|
mm
|
0.001-0. わかった02
|
0.001-0. わかった02
|
0.001-3
|
0.001-0. わかった02
|
0.001-0. わかった02
|
|
電子ハンドホイールフードレート
|
|
×1×10×100
|
||||
|
砂タイルの大きさ
(外面×幅×内面)
|
mm
|
300×40×127
|
400×40×127
|
450×50×203
|
450×50×203
|
450×50×203
|
|
総電源
|
kw
|
11
|
12
|
22
|
26
|
26
|
|
機械の寸法
|
mm
|
1965×1000×1950 年
|
2350×1250×1950
|
2900×2000×2450
|
3090×2000×2420
|
3090×2000×2420
|
|
機械の重量
|
T
|
3000
|
3900
|
7500
|
11000
|
11500
|
|
このフォームは参照のみです.詳細についてはオンライン販売マネージャーに相談してください.
|
||||||
産業用:
私たちのサービス:
高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
2生産プロセス制御100以上
3検査対象は200件以上
4各機械のサンプル処理
5. 配送前72時間の試行走
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
