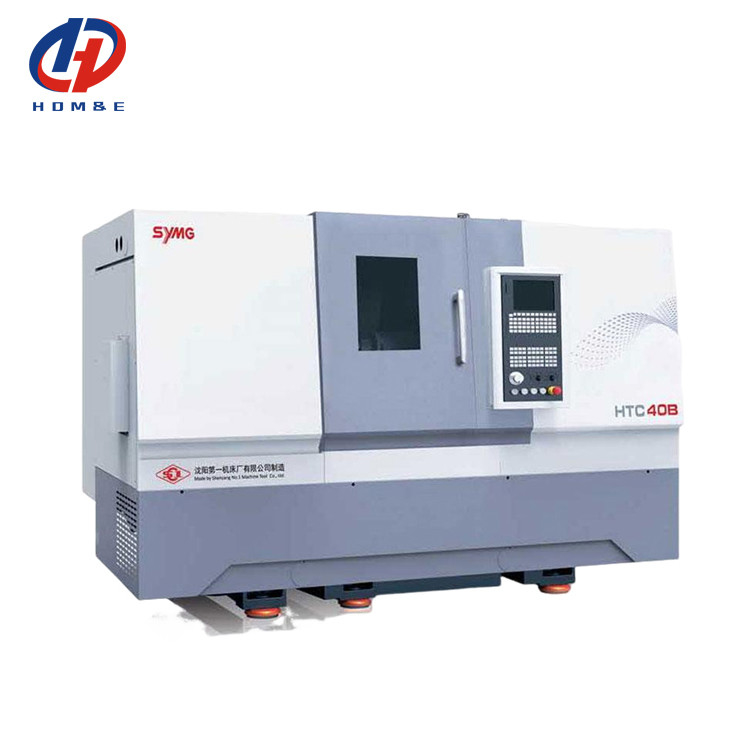

FANUC 高硬さ 高トルク CNC lathes HTC40B 45 度統合斜床 CNC lathes 金属用
製品詳細
| ブランド名: | SMTCL | モデル番号: | HTC40B |
|---|---|---|---|
| キーワード: | 傾いたベッドCNCの旋盤 | 最大回転長さ: | 970 |
| 最大回転直径: | Φ400 | ベッドの上での最大振動: | Φ600 |
| マックススイングスライド: | Φ350 | 最大 スピンドル速さ (rp.m): | 4000回転/m |
| 移動 (X軸): | 200 | 移動 (Z軸): | 1050 |
| ハイライト |
金属CNCの旋盤,45度CNC回転機,高硬度CNC回転機 |
||
製品説明
製品説明:
製品の特徴:
1高度な硬さ
軸承の拡大,スピンドル幅の拡大,ベルトポリー上垂の短縮,新しい滑り尾筋構造により,硬さが50%向上します.

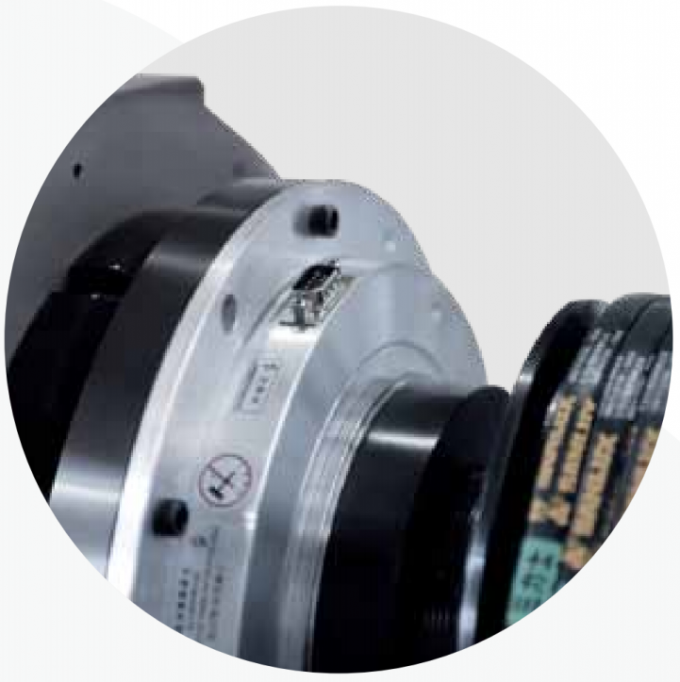

高硬度スペンドル

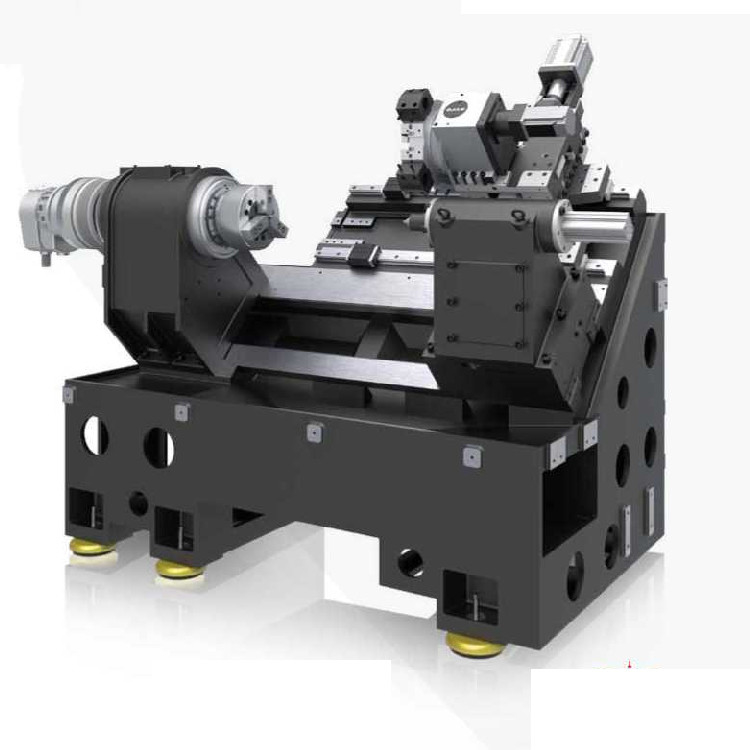

整体傾き機械の車体
ガイドレールの尾

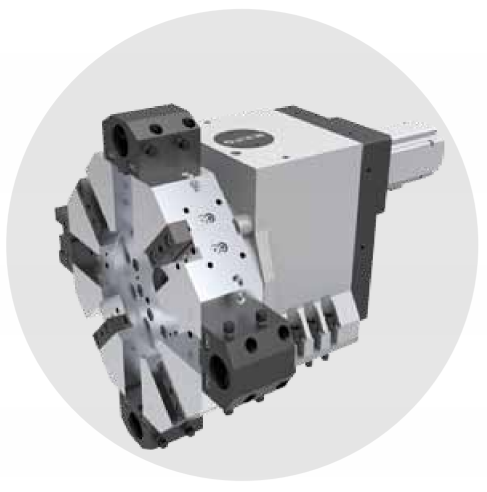

サーボツールストップ
2軸の給餌
統合されたスピンドルエンコーダー

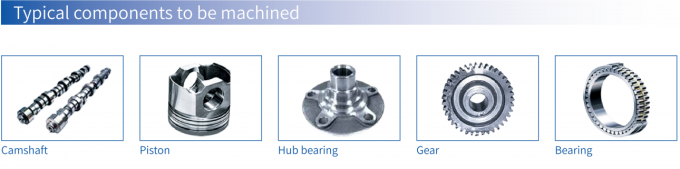

産業用:
1外側のボールケージ,内側のボールケージ,ローターのシャフト,差分ホイジ,
製品パラメータ:
|
ポイント
|
ユニット
|
HTC40B/500
|
HTC40B/1000
|
|
ベッド上の最大スイング直径
|
mm
|
Φ600
|
Φ560
|
|
最大切断長
|
mm
|
500
|
970
|
|
最大切断直径
|
mm
|
Φ400
|
Φ360
|
|
スライド上の最大スイング直径
|
mm
|
Φ320
|
Φ350
|
|
スピンドル鼻
|
mm
|
A2-8
|
A2-8
|
|
スピンドルホールの直径
|
mm
|
Φ80
|
Φ80
|
|
最大横バー直径
|
mm
|
Φ65
|
Φ65
|
|
スピンドル速度範囲
|
r/min
|
50〜3500
|
50から4000
|
|
スピンドルの最大出力トルク
|
Nm
|
245
|
177
|
|
メインモーター
|
KW
|
精神 的 な 影響, 15/11
|
精神 的 な 影響, 15/11
|
|

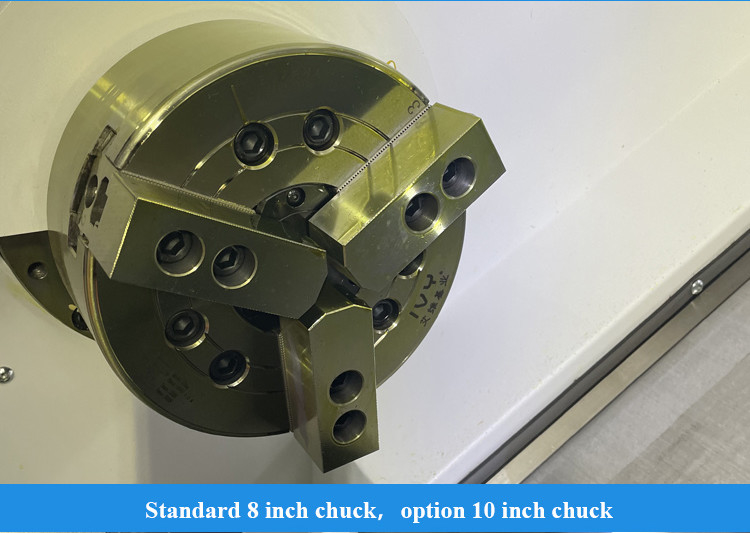

チャック直径
|
インチ
|
10フィート
|
8フィート
|
|
X軸の高速移動速度
|
m/min
|
30
|
30
|
|
Z軸の高速移動速度
|
m/min
|
30
|
30
|
|
X軸移動
|
mm
|
200
|
200
|
|
Z軸移動
|
mm
|
550
|
1050
|
|
アイルストック ストロック
|
mm
|
100
|
100
|
|
尻尾のスフィンダルの角形
|
モス
|
5#
|
4#
|
|
標準的なツールホルダー表
|
mm
|
横軸8駅
|
横軸8駅
|
|
外部ナイフ
|
mm
|
25×25
|
25×25
|
|
掘削棒の直径
|
mm
|
Φ40/Φ32/Φ25/Φ20
|
Φ40/Φ32/Φ25/Φ20
|
|
重量容量 (ディスク型)
|
体重
|
200
|
200
|
|
重量容量 (軸の部品)
|
体重
|
500
|
500
|
|
機械の重量
|
体重
|
4200
|
4650
|
|
機械の形状
|
mm
|
2700×1900×2100
|
3570×1860×1850
|
私たちのサービス:
高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
2生産プロセス制御100以上
3検査対象は200件以上
4各機械のサンプル処理
5. 配送前72時間の試行走
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
