起源の場所:
中国
ブランド名:
SMTCL
証明:
CE ISO certification
モデル番号:
it50

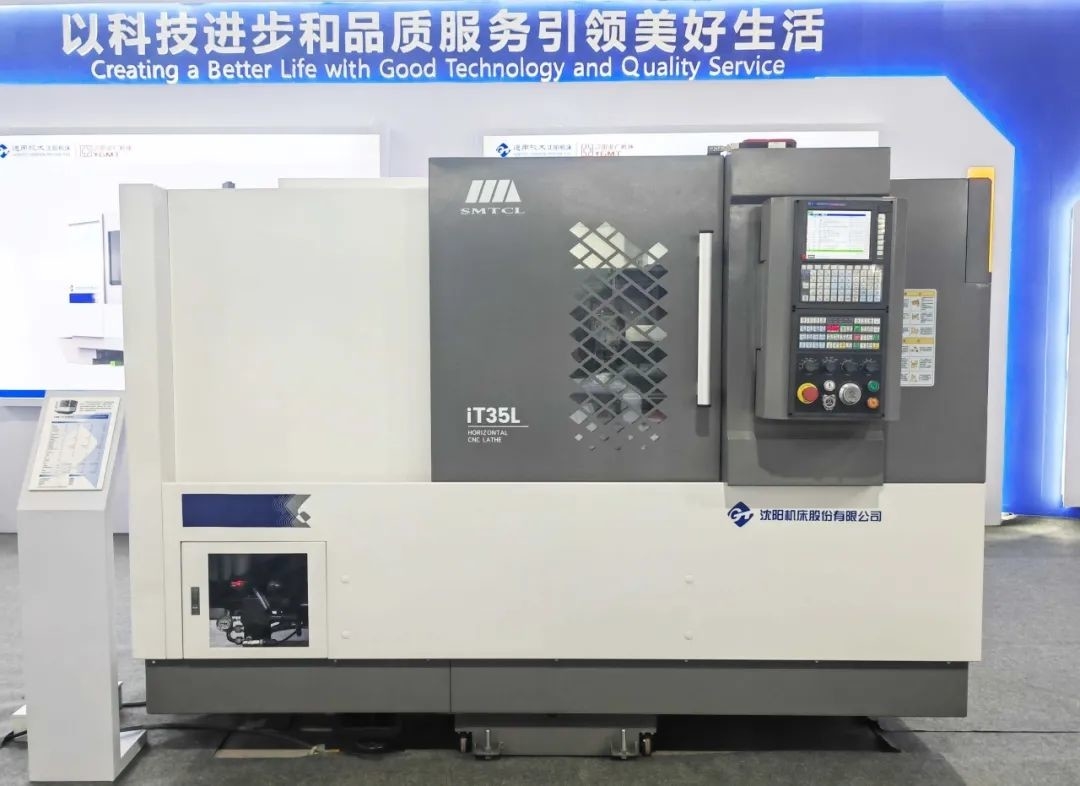

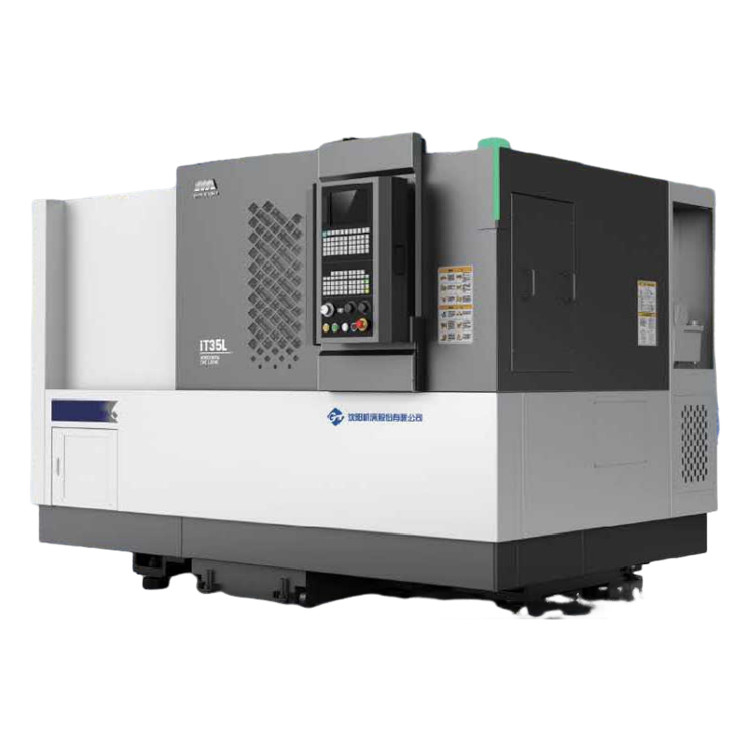

製品説明:
IT50は,優れた性能を持つ機械ツール製品です. 固いボディ構造を持ち,高負荷加工中に安定性を維持し,加工精度を保証することができます.IT50は高度な数値制御システムで装備されています操作が簡単で高度な知性があり,複雑な部品の高精度加工を実現します.
製品の特徴:
1高い硬さ
* 機械の構造を最適化するために有限要素分析

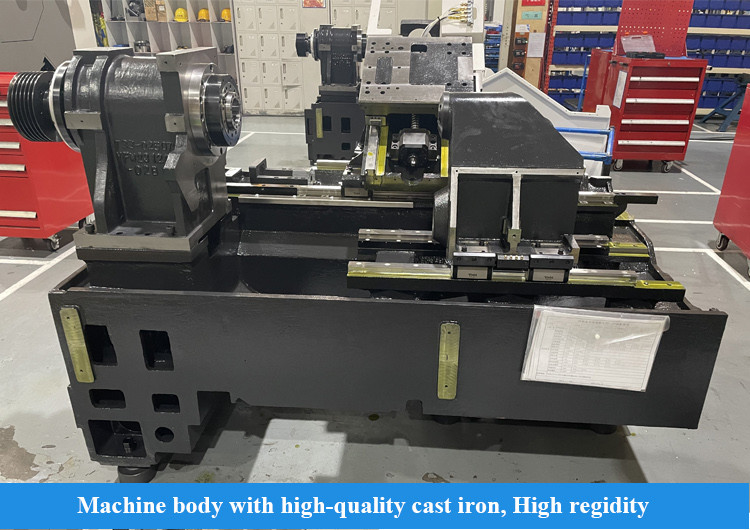

* ベッドは,合理的なバーレイアウトで高品質の鋳物で作られています

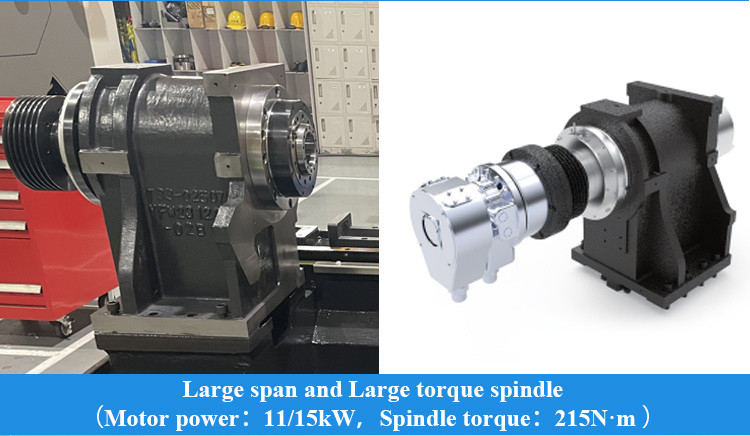

* 大幅なスパン,大きなトルクスピンドルの配置,切断硬度を向上させる
* 精密なスクレイピングプロセス,接続の硬さを向上させる
|
ポイント
|
ユニット
|
仕様
|
|||
|
IT35
|
IT35L
|
IT50
|
|||
|
最大回転直径
|
mm
|
Φ360
|
Φ360
|
Φ500
|
|
|
最大回転長さ
|
mm
|
350
|
500
|
500
|
|
|
ベッドの上での最大振動
|
mm
|
Φ580
|
Φ580
|
Φ580
|
|
|
マックススイングスライド
|
mm
|
Φ360
|
Φ330
|
Φ320
|
|
|
スピンドル
|
スピンドル鼻
|
|
A2〜6
|
A2〜6
|
A2-8
|
|
前向きな軸索
|
mm
|
100
|
100
|
120
|
|
|
スピンドルの角と穴の大きさ
|
|
1:20Φ70
|
1:20Φ70
|
1:20Φ90
|
|
|
スピンドルの穴から
|
mm
|
Φ65
|
Φ65
|
Φ80
|
|
|
最大日
|
mm
|
Φ50
|
Φ50
|
Φ65
|
|
|

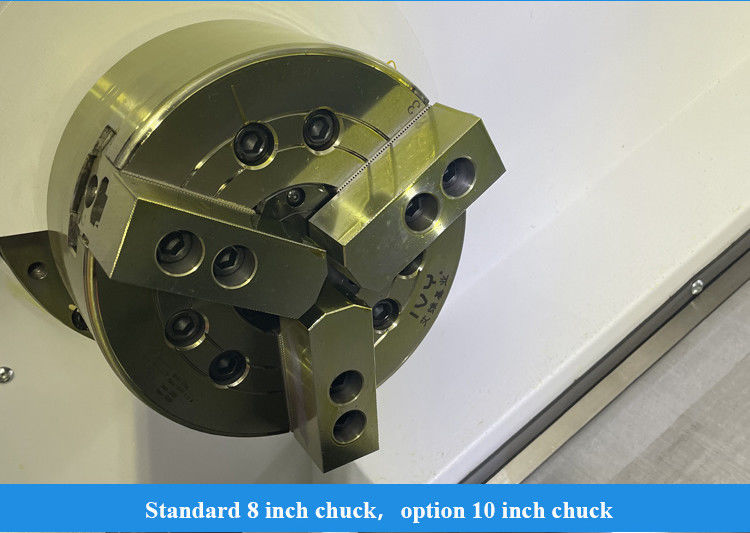

チャックサイズ
|
インチ
|
8
|
8
|
10
|
|
|
スピンドル速度
|
r/min
|
4000
|
4000
|
3500
|
|
|
スピンドルの定数トルク
|
Nm
|
158 ((666r/min)
|
158 ((666r/min)
|
243 ((588r/min)
|
|
|
最大 スピンドルトルク
|
Nm
|
215 ((666r/min)
|
215 ((666r/min)
|
300 ((588r/min)
|
|
|
最大出力モーター連続/30分
|
kW
|
喜び を 味わう 方法
|
喜び を 味わう 方法
|
15/18.5
|
|
|
栄養
|
X/Z 速走
|
m/min
|
30
|
30
|
24
|
|
x 軸移動
|
mm
|
200
|
200
|
260
|
|
|
z軸移動
|
mm
|
350
|
510
|
505
|
|
|

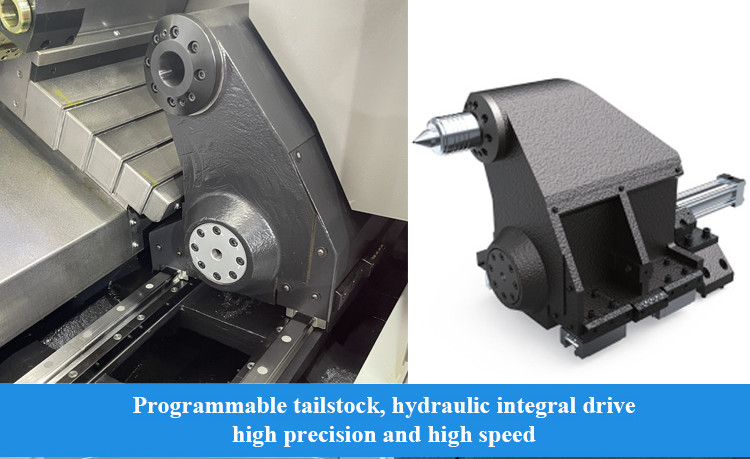

尾根
|
テイルストック旅行
|
mm
|
はい
|
400
|
400
|
|
バックストック
|
モース文字
|
はい
|
MT-5
|
MT-5
|
|
|
塔
|
ターレットタイプ
|
|
横軸8駅のサーボターン
|
横軸8駅のサーボターン
|
横軸8駅のサーボターン
|
|
中央の高さ
|
mm
|
80
|
80
|
100
|
|
|
ローター式位置付け
|
セック
|
± 16
|
± 16
|
± 16
|
|
|
ほか
|
体重
|
体重
|
3300
|
3600
|
3700
|
|
総寸法 (L*W*H)
|
mm
|
2330×1675×1760
|
2550×1675×1760
|
2550×1675×1820
|
|
|
標準設定:

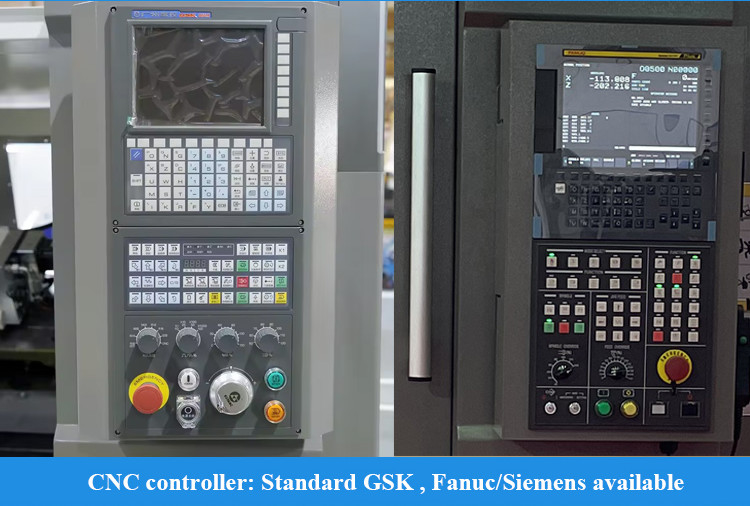

1GSK988TAコントローラ

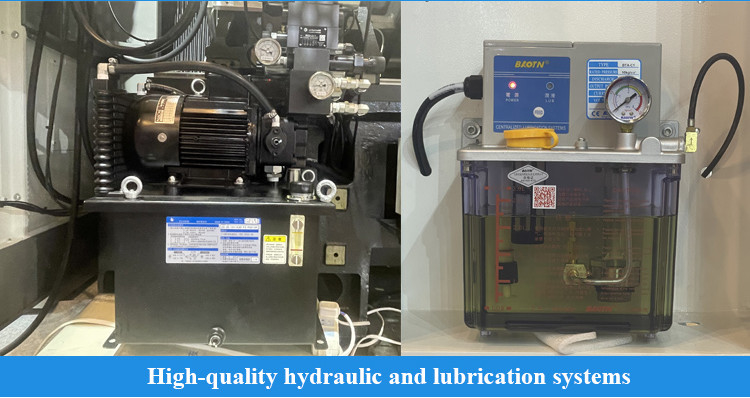

2固体チャック&シリンダー 中国ブランド 38 ポジション 塔 4中国製の水力発電所 5チップボックス |
選択式構成:
1横コンベア
2後ろのコンベヤー 3特別なチャック 4特殊シリンダー 5特殊な塔 |
私たちのサービス:
高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
2生産プロセス制御100以上
3検査対象は200件以上
4各機械のサンプル処理
5. 配送前72時間の試行走
