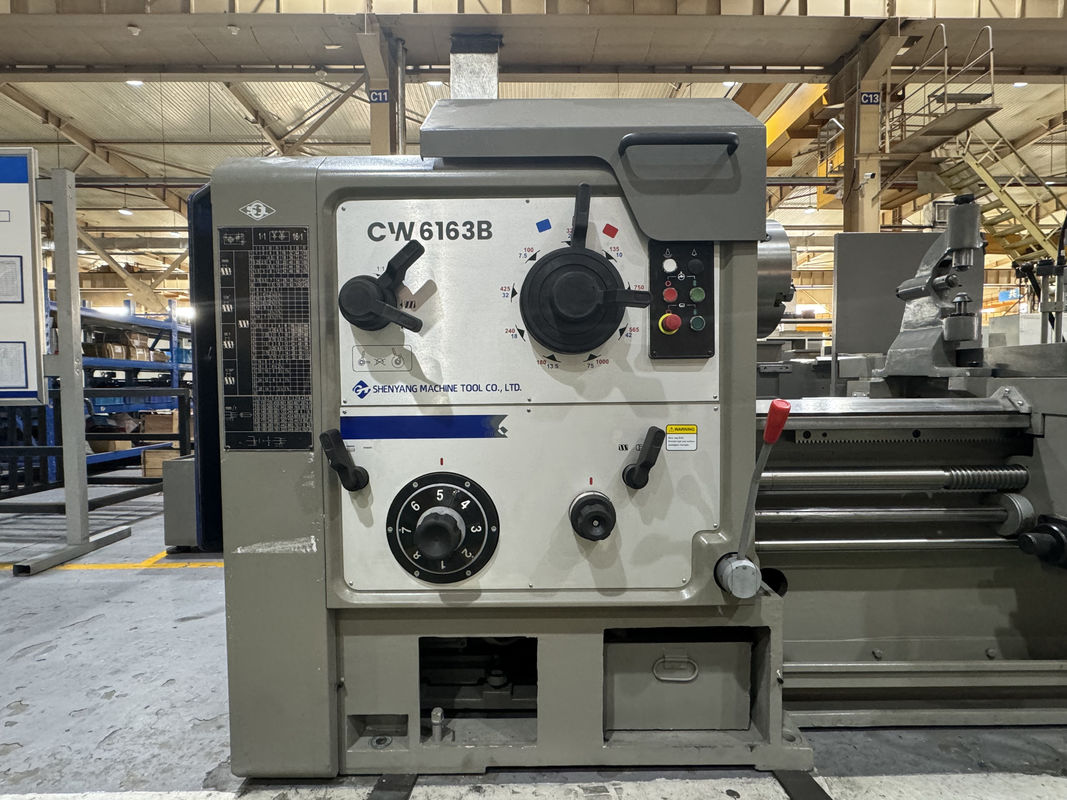

SMTCL重金属回転床 CW6163B 金属切断機 高精度水平手動回転床
製品詳細
| ブランド名: | SMTCL | モデル番号: | CW6163B |
|---|---|---|---|
| CNCかどうか: | マニュアル | キーワード: | 普通の回転機 |
| マックス ベッドに寝具を振って: | Φ630 | キャリッジ上の最大径: | Φ350 |
| ベッドの幅: | 550mm | スピンドル穴: | Φ104 mm |
| ハイライト |
メタルの切断の水平回転機,高精度水平手動回転機,CW6163B 横軸の手作業回転機 |
||
製品説明
製品説明:
製品の特徴:
新しい 外見
新材料の採用により製品品質が向上しました.
操作が簡単
強調された色と合理的な機械の配置によって
強力 な 切断
信頼性の高い性能
製造プロセスは,SOPを厳格に遵守し,信頼性の高い加工性能を確保するために IS09000 QC システムの厳格な管理下にあります.
|
ポイント
|
ユニット
|
CW6163B
|
|
ベッドの上をスイング直径
|
mm
|
Φ630
|
|
マックス ターレット上のスイング直径
|
mm
|
Φ350
|
|
マックス.作業部品の長さ
|
mm
|
1000,1500.2000,3000
4000,5000.6000,7000 |
|
最大スイング直径と効果的な隙間幅
|
mm
|
Φ800/300
|
|
スピンドルボールの直径とスピンドルヘッドの種類
|
|
Φ104/D11
|
|
スピンドルの鼻と中心部
|
|
1201つ目は20モース5#
|
|
スピンドル速度のステップと範囲
|
r/min
|
18 速さ 7.5-1000
|
|
縦軸の給餌のステップと範囲
|
mm/r
|
64は0.05から24に3
|
|
範囲1:1
|
mm/r
|
0.1-152
|
|
射程161
|
mm/r
|
1.6-243
|
|
交換ギア付きの精細飼料の範囲
|
mm/r
|
0.05-0 だった912
|
|
クロスフィードと長所フィードの割合
|
|
1/2
|
|
快速な乗り回り
|
mm/min
|
4000
|
|
鉛スクリューのピッチ
|
|
12 (メトリック):1/2' (インチシステム)
|
|
数,メトリックの範囲
|
mm
|
50種類 1〜240種類
|
|
糸番号,ウィットワース糸の範囲
|
T.P.I.
|
26種類 14-1
|
|
モジュールの番号,範囲
|
mm
|
53種類 0.5-120
|
|
スレッド数,直径ピッチスレッドの範囲
|
DP
|
24種類 28-1
|
|
最低スライドの横向移動
|
mm
|
420
|
|
マックス.トップスライドの移動
|
mm
|
200
|
|
尾根羽の移動
|
mm
|
250
|
|
尾根の羽の角
|
|
モース5#
|
|
ベッドガイドウェイの幅と消し難度
|
mm
|
550 RC52
|
|
メインモーター電源
|
KW
|
11
|
|
急速なモーターパワー
|
KW
|
1.1
|
|
冷却液ポンプモーターの動力
|
W
|
120
|
|
純重量
|
体重
|
3600
|
|
総寸法
|
mm
|
3160×1380×1450
|
|
マックス 作業部品の負荷
|
T
|
2.5 (標準配置)
|
|
標準設定:
1.3-マウントチャック K11315C/D11 2. スピンドル孔 Φ104 3中央の羽 4.D11 スピンドルヘッド型 |
選択式構成:
1安定した休息 Φ20-Φ170 2安定した休息 Φ160-Φ350 3.Φ400mm 3つの口腔チャック 4.Φ500mm 3つの口先のチャック 5.Φ400mm 4口チャック 6.Φ500mm 4口チャック 7- モールス号の中心線5 |
私たちのサービス:
高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
3検査対象は200件以上
4各機械のサンプル処理
5. 配送前72時間の試行走
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
製品のハイライト
製品説明: SMTCL重金属回転床 CW6163B 金属切断機 高精度水平手動回転床 CW6163Bシリーズは,高性能水平回転機として,過小評価されるべきではありません.それは安定したベッド構造を持っています.高精度加工の堅牢な基盤を確立し,振動の干渉を効果的に削減する. スピンドルは強力な出力と幅広い変動速度を有し,異なる材料とサイズの作業部品のターニングタスクを容易に処理します. 大きなキャリーはスムーズに動きます.ガイドレールには強い耐磨力があります操作インターフェースはシンプルで直感的で,使いやすい.機械製造,自動車修理および保守などの産業で広く使用されています.効率を向上させ生産を増...
