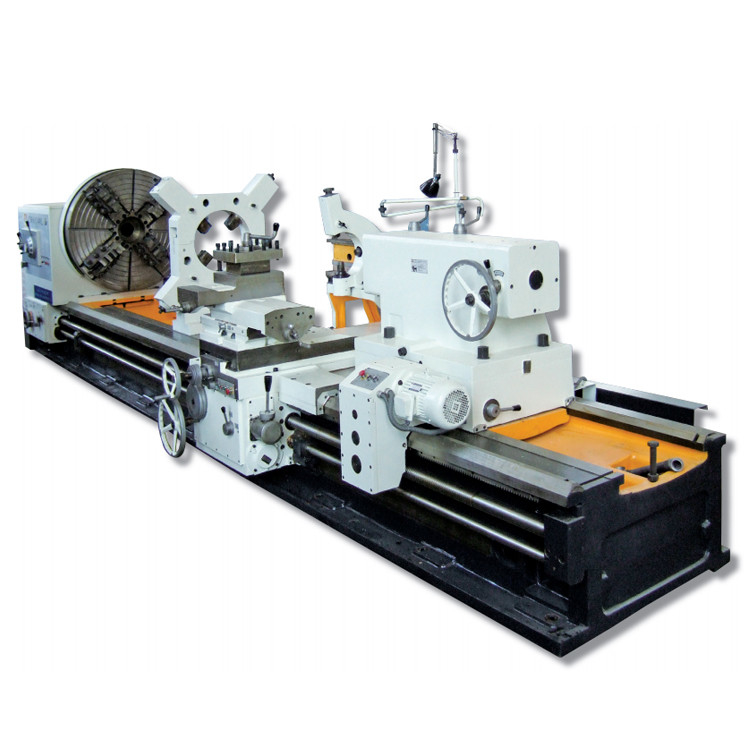

重荷 6m マニュアルラートン CW61100D ベッドの幅 755mm メタル大型ターニングラートン
製品詳細
| ブランド: | HD | タイプ: | CW61100D |
|---|---|---|---|
| 製品名: | 重い手動回転機 | テーブルの上での最大負荷: | 6t |
| ベッド上の最大振幅: | 1040mm | 車両の上での最大振幅: | 650mm |
| ベッドの幅: | 755mm | 作業部品の最大長さ: | 1000mm 1500mm 2000mm -12000mm |
| 紡錘の腔線径・山径: | フ120mm | ||
| ハイライト |
メタル大型回転回転機,重荷手動回転機,6m マニュアル回転機 |
||
製品説明
製品の説明：
この機械は、主に様々な旋削作業を担当し、様々な部品の端面、外円、内穴、メートルねじ、インチねじ、モジュールねじ、直径ピッチねじを旋削できます。上部ツールホルダーは、短いテーパーを独立して旋削するために使用でき、上部ツールホルダーは、長いテーパーで縦送りを行うためにも使用できます。さらに、穴あけや中ぐり加工も可能です。この機械は、大出力、高速、高剛性を備えています。超硬工具を使用して強力な旋削を行い、様々な鉄金属および非鉄金属を加工できます。
製品の詳細：
製品パラメータ：
|
仕様
|

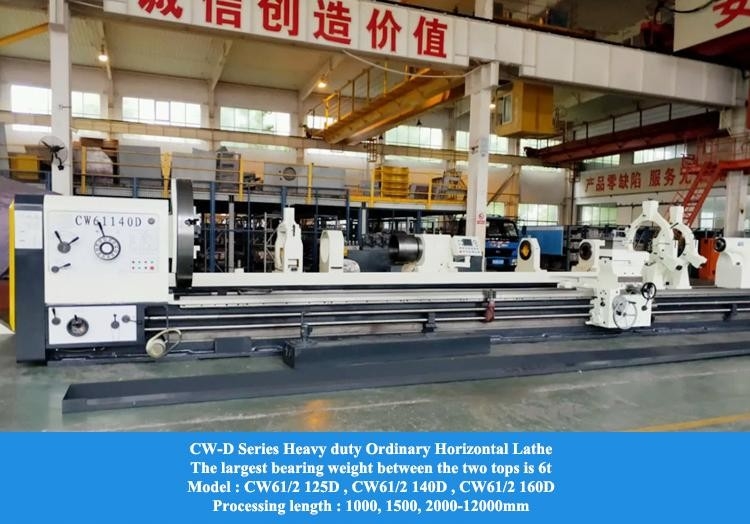

CW 61100D / CW 62100D
|
|
|
容量
|
ベッド上の最大旋回直径
|
φ1040mm
|
|
キャリッジ上の最大旋回直径
|
φ650mm
|
|
|
ギャップ上の最大旋回直径
|
φ1500mm
|
|
|

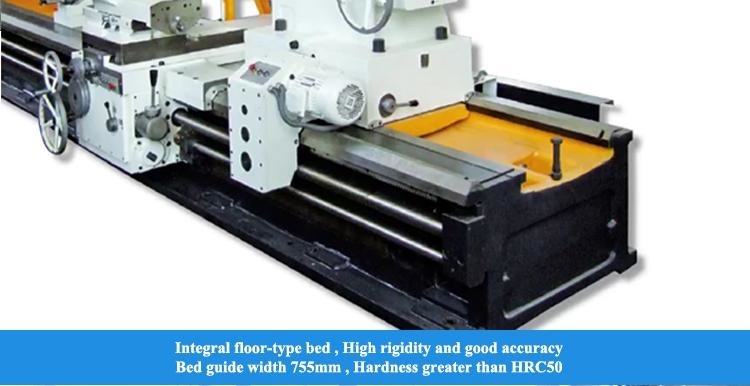

ベッド幅
|
755mm
|
|
|
ワークの最大長さ
|
1000mm 1500mm 2000mm -12000mm
|
|
|
上部2つの最大ベアリング
|
6t
|
|
|
スピンドル
|
スピンドルノーズ
|
A215
|
|
スピンドル穴径
|
φ120mm φ130mm
|
|
|
スピンドル穴のテーパー
|
メートルNo.140
|
|
|
スピンドル速度範囲
|
3.15-315r/min;3.5-290r/min
|
|
|
スピンドルフロントベアリング内径
|
φ200mm
|
|
|
送り
|
縦送り範囲
|
0.1-12r/min
|
|
横送り範囲
|
0.05-6mm/r
|
|
|
メートルねじ範囲
|
1-120mm
|
|
|
インチねじ範囲
|
3/8-28TPI 31種類
|
|
|
モジュールねじ範囲
|
0.5-60mm
|
|
|
ピッチねじ範囲
|
1-56TPI 25種類
|
|
|
心押台
|
心押台スリーブのテーパー
|
80#
|
|
心押台スリーブの移動量
|
300mm
|
|
|
心押台スリーブの直径
|
φ160mm
|
|
|
モーター
|
主モーター出力
|
22KW
|
|
急速モーター出力
|
1.5KW
|
|
|
クーラントポンプ出力
|
0.125KW
|
|
|
重量
|
5m
|
13600kg
|
|
標準付属品
|
||
|
1
|

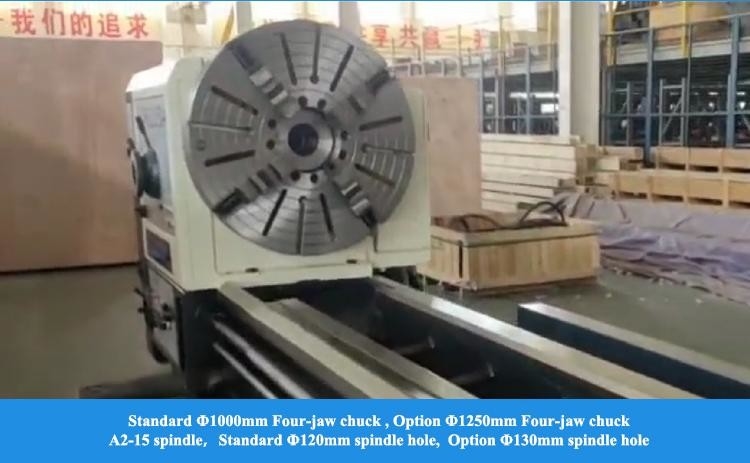

四爪チャック φ1000mm
|
1セット
|
|
2
|

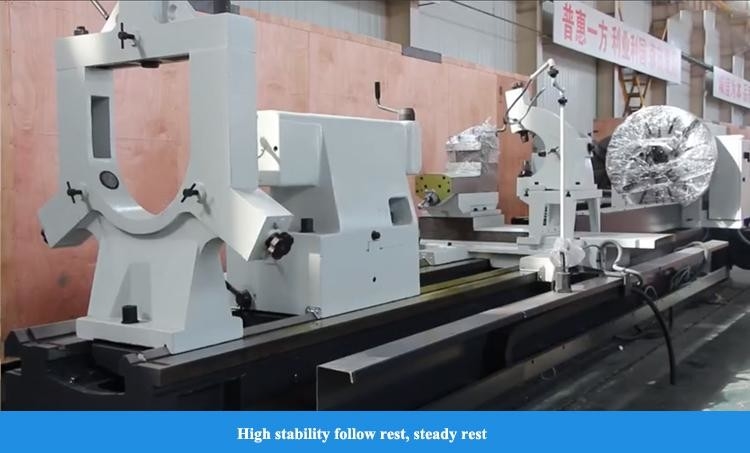

φ70-480 振れ止め (2m以上用)
|
1セット(2-8m) 2セット(9-12m)
|
|
3
|
移動振れ止め (2m以上用)
|
1セット
|
|
4
|
モールス6# センター
|
1セット
|
|
5
|
工具
|
1セット
|
|
6
|
基礎ボルト
|
1セット
|
|
特殊付属品
|
|
|
1
|
振れ止め φ400-700mm
|
|
2
|
四爪チャック φ1250mm
|
|
3
|
テーパー旋削装置
|
|
4
|
メートルねじ切りダイアル装置
|
|
5
|
インチねじ切りダイアル装置
|
|
6
|
インチリードスクリュー
|
|
7
|
T型工具台
|
当社のサービス：
高品質な機械をお届けします
1. すべての部品を検査する必要があります
2. 100以上の製造プロセス管理
3. 200以上の検査項目
4. 各機械のサンプル加工
5. 出荷前の72時間の試運転
● 30年以上の研究開発の歴史、1993年創業
● 研究開発能力を持つハイテクメーカー
● 安定した成熟した供給システム
● インスタントサービスを提供する若くて活発な営業とエンジニア（24時間オンライン）
● 人間工学に基づいた機構のアップグレードと容易なメンテナンス
● 当社の構造設計原則：容易なメンテナンスと設置、低コストのメンテナンス、生産への影響なし
