4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械

4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械

CNC垂直加工タッピングセンター

汎用的な4軸タッピングセンター

4つの軸線CNCの縦のマシニング センター

起源の場所:

中国

ブランド名:

SMTCL/SYMG

証明:

ISO certification

モデル番号:

DTC500

連絡 ください
引金 を 求め て ください
4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械
4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械 4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械 4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械 4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械 4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械 4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械 4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械
製品詳細
Brand Name::
SYMG,SMTCL
Type::
VERTICAL
Model:
DTC500
Spindle Taper::
BT30
CNC Control System::
Fanuc Siemens Syntec KND GSK
Max.speed:
20000 mm/min
Spindle Motor Power(kW)::
3.7/5.5
Tool Magazine Capacity::
21
X Axis travel:
500mm
Y Axis travel:
400mm
Z Axis travel:
300mm
Worktable dimensions:
650×400mm
allowable maximum load:
250kg
支払いと送料の条件
最小注文数量
1セット
価格
交渉可能
パッケージの詳細
木製のケース 缶バッジ その他の海上用品
受渡し時間
45~60 日
支払条件
L/C,T/T,ウェスタン・ユニオン
供給の能力
月に50セット
関連製品
良い価格 経済的なCNC垂直加工センター M800 3軸CNCフライディングマシンシンテックコントローラーVMCマシン オンライン ビデオ

経済的なCNC垂直加工センター M800 3軸CNCフライディングマシンシンテックコントローラーVMCマシン

最高 の 価格 を 入手 する
良い価格 4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械 オンライン ビデオ

4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械

最高 の 価格 を 入手 する
良い価格 SMTCL垂直掘削とタッピングマシン DTC500効率的なCNC掘削タッピングセンター オンライン ビデオ

SMTCL垂直掘削とタッピングマシン DTC500効率的なCNC掘削タッピングセンター

最高 の 価格 を 入手 する
良い価格 SMTCL VMC850Q 3軸垂直加工センター CNCフライリングマシン 4軸 CNC垂直加工センター オンライン ビデオ

SMTCL VMC850Q 3軸垂直加工センター CNCフライリングマシン 4軸 CNC垂直加工センター

最高 の 価格 を 入手 する
連絡 ください
+8613916455787
sales@huidijd.com
86-021-61195255
今連絡してください
製品説明

4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械 0

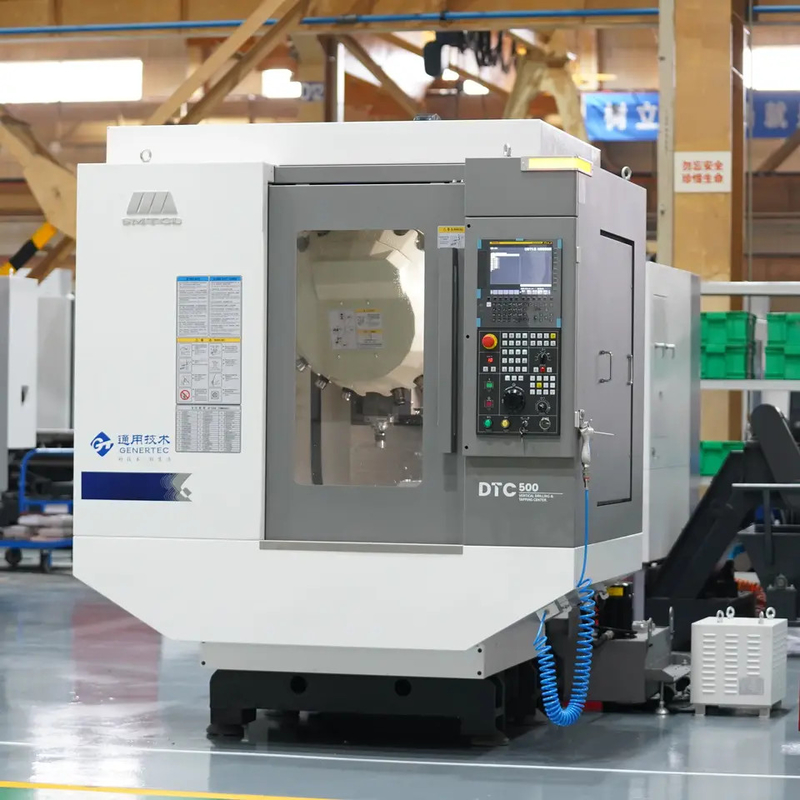

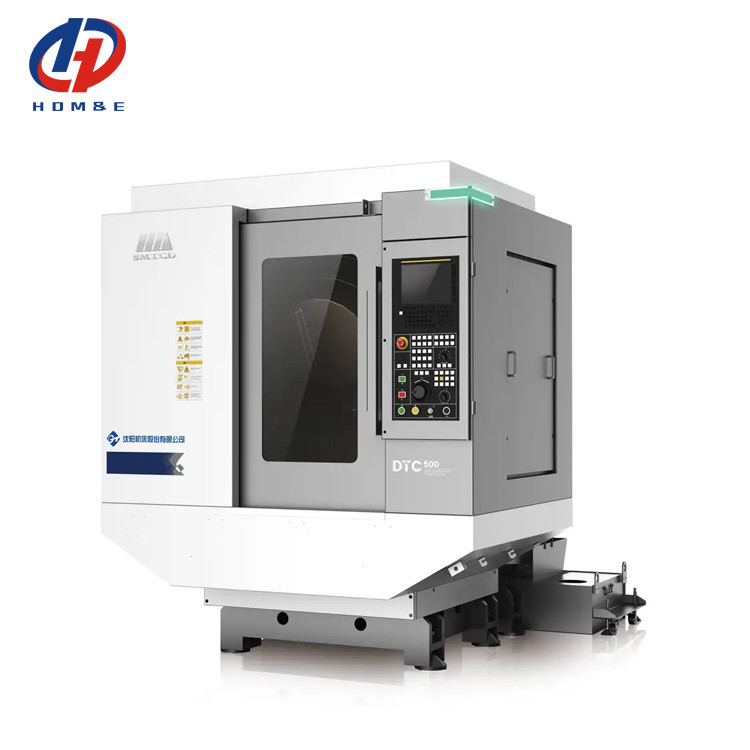

4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械
3C,自動車,その他の産業に広く適用可能
DTC500シリーズの機械ツールは,高い耐震性と高いダイナミックレスポンスを持つ垂直掘削とタッピングセンターの一種です. それは高速,優れた精度を提供することができます.小さなセグメントや複数のコーナーなどの様々な複雑な処理ケースのための高い安定性ソリューション中小型板,プレート,および3C,自動車および小型金属構造部品のアプリケーションのシェルコンポーネントの製造を実現することができます.
製品の特徴:
1高い硬さと高い耐震性
◆ 大幅 な 幅 の 機械 機体
◆ 魚 の 骨 の 柱
◆ 熱対称性 スピンドル ボックス
2高いダイナミックレスポンス
◆ 新しく 更新 さ れ た 送電 システム
◆ 高反応 サーボ システム
3高効率と安定性

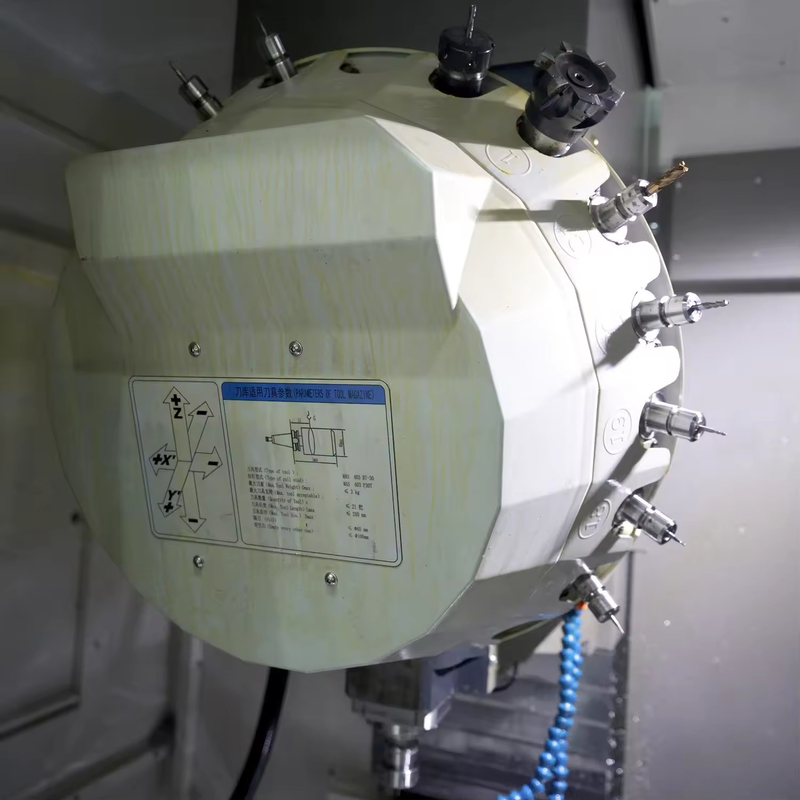

◆ 効率 的 な サーボ ツール 雑誌
◆ 完全 に 閉ざさ れ た 内側 の 保護
◆ 道具 の ハンドル を 二度 の 清掃
商品の詳細:
4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械 1

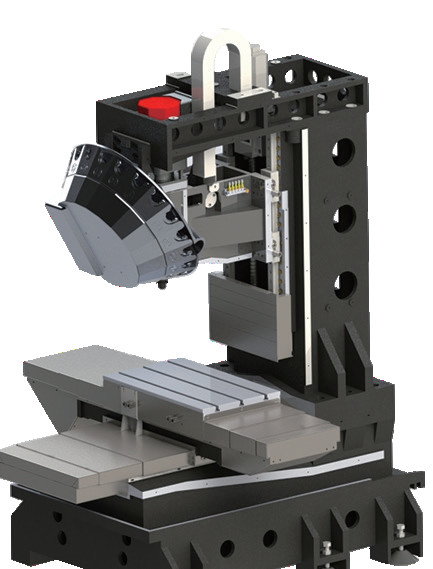

1.床は6フィート,重心地が低く,幅が大きいので,機械の性能に対する反振動を全面的に改善します.
4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械 2
2.より強い扭曲抵抗があり,より強い回転抵抗があります.安定した処理
4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械 3
3.The left and right thermally symmetrical design adopts the structure of ribs on both sides and inner cross reinforcement to offset thermal deformation and improve the machining stability of the machine tool.
4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械 4

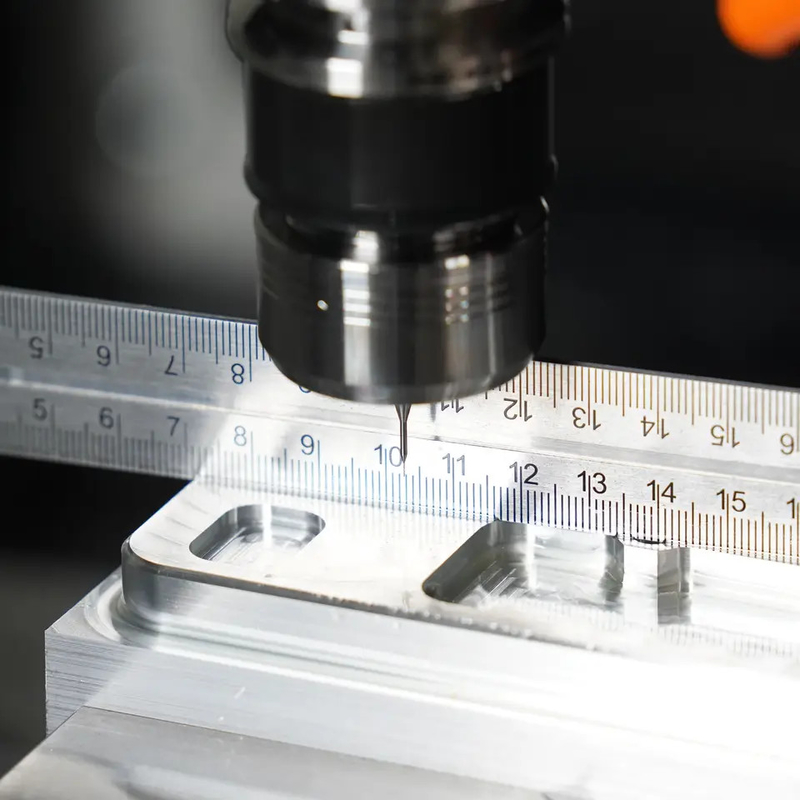

4.この機能により,掘削およびタッピング製品の実際の加工精度は,加工過程中に0.015mm以内に安定的に制御できます.
4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械 5
5.3つの軸は,バフルやガードを通して迷路構造を形成し,機械廃棄物や切削液の侵入を効果的に防ぐことができます.機械の使用寿命を効果的に改善する.
4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械 6
6.この機能は,効率的に不潔なツールホルダーによって引き起こされるツール落下や機械精度の突然の悪化の問題を解決することができます.
製品パラメータ:

主な技術仕様

主な技術パラメータ
名前
ユニット
DTC500
作業台
作業台の寸法
mm
650×400
許容される最大負荷
体重
250
Tスロットサイズ
mm × pcs
14×3
処理範囲
作業台の最大移動 ×

mm
500
スライドの最大移動 Y

mm
400
スピンドルZの最大移動
mm
300
スピンドル末面と作業台間の距離

マックス
mm
460
ミン
mm
160
スピンドルの中心からガイドレールまでの距離

mm
445
スピンドル
トーパーホール (7:24)

BT330
マックス.スピード
r/min
20000
定数出力トルク (S1/S2)
N.m
11.8/17.5
スピンドルモーターのパワー (S1/S2)
kW
3.7/5.5
ツール
ツールの棒モデル

マス 403 BT30
飼料
早く動いてる
X軸
m/min
48
Y軸

48
Z軸

48
3軸駆動モーターのパワー (X/Y/Z)
kW
2.5/2.5/27
3軸駆動モーターのトルク (X/Y/Z)

Nm
8/8/12
給餌速度
mm/min
30000
ツール誌
ツール・マガジン表

ターレのサーボツールマガジン

ツールメソッドを選択する

近くにあるツールの2方向選択

ツールマガジン容量
バール
21
マックス ツールの長さ
mm
250
マックス 道具の重量
体重
3
ツールヘッドの直径最大
完全なツール
mm
Φ65
隣接する空きツール
mm
Φ100
ツール交換時間 (ツールからツールへ)
s
1.6
機械の重量
体重
2800
総電力の容量

KVA
18
輪郭の寸法 (LXWXH)

mm
2300×1800×2400
 機械の精度
この機械ツールの位置付け精度は,中国人民共和国の国家標準GB/T18400.4-2010"機械ツールの位置付け精度の受け入れ基準"に準拠する.
検査項目
工場規格
処理精度
IT6
位置付け精度
X軸 (mm)
0.006
Y軸 (mm)
0.006
Z軸 (mm)
0.006
位置付けの精度を繰り返す

X軸 (mm)
0.004
Y軸 (mm)
0.004
Z軸 (mm)
0.004
違う 違う
名前
モデルまたは仕様
Qty
ブランド
コメント
1.
CNCシステム
FANUC OI-MF PLUS TYPE (5)
1
FANUC

2.
メインモルター
aiI2/20000-B
1
FANUC

3.
X軸のサーボモーター
aiS8/4000
1
FANUC

4.
Y軸サーボモーター
aiS8/4000
1
FANUC

5.
Z軸のサーボモーター
aiS12B/4000 aiS12B/4000
1
FANUC

6.
X軸のリードスクリュー
ボールスクリュー,φ28×12,C3
1
日本 THK

7.
Y軸のリードスクリュー
ボールスクリュー,φ28×12,C3
1
日本 THK

8.
Z軸のリードスクリュー
ボールスクリュー,φ32×12,C3
1
日本 THK

9.
スクリップベアリング
20×47×15/25×62×15 2
4/4
日本 NTN

10.
ツール誌
21 ツール 位置 ターレット ツール マガジン

1
沖縄,台湾

11.
潤滑システム

1
シェン・シアン

12.
水タンク

1
シェンヤング 機械ツール

13.
パネウマ部品

1
キリケ

14.
主電源スイッチ

1
韓国 LS

15.
メインコンタクター

ほら
韓国 LS

供給サイクルに応じて,製造者は機械の性能に影響を及ぼさず,同じ品質の購入された部品を交換する権利があります.
産業用:
4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械 7
4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械 8
 選択する理由:

◆ 最高 の 品質 を 意識 し,顧客 の 要求 を 優先 する

◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました

◆研究・設計能力を持つハイテクメーカー

◆ 安定 し て 成熟 し た 供給 システム

◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア

◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良

◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない

私達 に つい て
4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械 9
歓迎します!
上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 我々は,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しています.
私たちの工場は80年以上の機械製造の歴史を持っています. 最初のトートン,掘削機,掘削機がここに生まれました.彼らは中国の機械ツールの産業のリーダーの一つであり,中国の最大の機械ツールの製造機械工具製品には自動車,航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具などの産業が含まれています.機械機器に先端の技術を提供するというミッションを取ります世界中にある顧客に優質なサービスを提供します
私たちの工場:

4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械 10

展覧会

4 軸 掘削 トッピング センター DTC500 CNC 垂直加工 FANUC CNC フリース 機械 11


FAQ:

Q1.あなたは貿易会社ですか?それとも製造会社ですか?

私たちは製造会社です.

Q2 あなたの会社の主な製品は何ですか?
私たちはあらゆる種類の機械に特化したものです 例えば CNCラート,CNCフライリングマシン,垂直加工センター,従来のラート,ドリリングマシン,放射線ドリリングマシンなどです

Q3. あなたはカスタマイズされたマシンまたはSPM (特殊用途のマシン) を提供できますか?
効率の向上のためにスマートCNCソリューションを 顧客に提供しています

Q4:保証条件は?
欠陥のある部品を12ヶ月間 交換します
機械の konosament日付から始まる.

Q5. サービスとは?
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング

Q6:なぜあなたの会社を選んだのですか?
製造プロセス全体の開発,設計,製造,組み立てから生じる製品
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です

Q7:あなたの会社は,技術スタッフを私たちの会社に送り,海外の労働者を指示できますか?
機械が購入者の設置現場に到着すると,機械と電気エンジニアを間に合って購入者のスケジュールに従って設置することができます.契約書に記載できます売り手は海外に行く前に ビザと設置の準備をするために買い手と協力します

Q8:支払い条件は?
T/T 30%の初期支払い, 70%の残高の支払いが出荷前に
