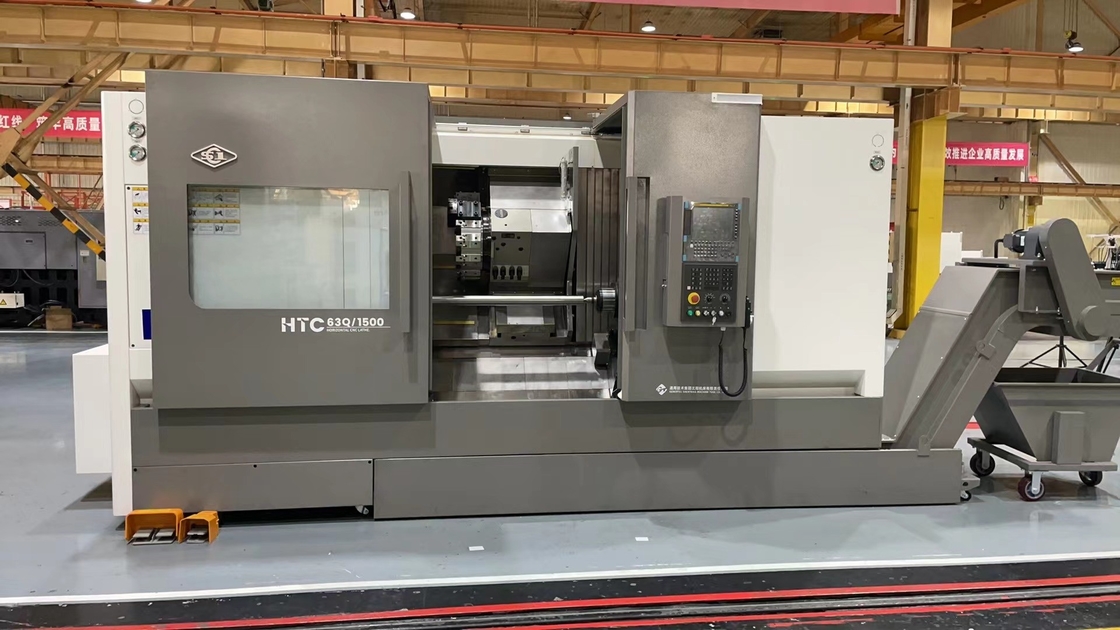

斜面床 CNC lathes HTC63Q 最大切断長 3000mm 重量切断スピンドル CNC水平 lathes

斜面床 CNC lathes HTC63Q 最大切断長 3000mm 重量切断スピンドル CNC水平 lathes

重い切断スフィンダル CNCターン

傾いたベッドCNCの旋盤

最大切断長さ 3000mm CNC lathes

起源の場所:

中国

ブランド名:

SYMG

証明:

ISO certification

モデル番号:

HTC63nシリーズ45°ベッド

連絡 ください
引金 を 求め て ください
斜面床 CNC lathes HTC63Q 最大切断長 3000mm 重量切断スピンドル CNC水平 lathes
斜面床 CNC lathes HTC63Q 最大切断長 3000mm 重量切断スピンドル CNC水平 lathes 斜面床 CNC lathes HTC63Q 最大切断長 3000mm 重量切断スピンドル CNC水平 lathes 斜面床 CNC lathes HTC63Q 最大切断長 3000mm 重量切断スピンドル CNC水平 lathes 斜面床 CNC lathes HTC63Q 最大切断長 3000mm 重量切断スピンドル CNC水平 lathes 斜面床 CNC lathes HTC63Q 最大切断長 3000mm 重量切断スピンドル CNC水平 lathes 斜面床 CNC lathes HTC63Q 最大切断長 3000mm 重量切断スピンドル CNC水平 lathes
製品詳細
Product name:
HTC63Q
Maximum cutting diameter：:
600/630 mm
Maximun cutting length：:
1000/1500/2000/3000mm
Maximum diameter of swing over bed：:
∅700
Maximum turning diameter on the slide：:
∅600
Spindle hole diameter：:
104 mm
Maximum diameter of through bar ：:
85 mm
Spindle speed range ：:
35-2000r/min
Standard chuck diameter：:
12"
Standard tool turret type：:
12 stations horizontal servo tool turret
支払いと送料の条件
最小注文数量
1セット
価格
交渉可能
パッケージの詳細
木製のケース 缶バッジ その他の海上用品
受渡し時間
30~45日
支払条件
T/T,L/C,ウェスタン・ユニオン
供給の能力
1ヶ月あたりの45セット
関連製品
良い価格 SMTCL ハードレール CNC ターン HTC40S 高硬さ 大きいスパン A2-8 スピンドル速度 4000r/min 斜床 CNC ターン オンライン ビデオ

SMTCL ハードレール CNC ターン HTC40S 高硬さ 大きいスパン A2-8 スピンドル速度 4000r/min 斜床 CNC ターン

最高 の 価格 を 入手 する
良い価格 SMTCL CNC ローツフレーズ 機械 コンボ T5.2-500Q スイング 直径 560mm Fanuc 斜面床 CNC ローツ オンライン ビデオ

SMTCL CNC ローツフレーズ 機械 コンボ T5.2-500Q スイング 直径 560mm Fanuc 斜面床 CNC ローツ

最高 の 価格 を 入手 する
良い価格 SMTCL CNC 床回転機 小型の部品加工 T5.1-500Q 精密金属 CNC 斜面床回転機 オンライン ビデオ

SMTCL CNC 床回転機 小型の部品加工 T5.1-500Q 精密金属 CNC 斜面床回転機

最高 の 価格 を 入手 する
良い価格 SMTCL CNC Lathe T5.2-1000Q ターニングとフレーシング コンボ Y 軸型ターニングセンター メタル斜面床 CNC Lathe オンライン ビデオ

SMTCL CNC Lathe T5.2-1000Q ターニングとフレーシング コンボ Y 軸型ターニングセンター メタル斜面床 CNC Lathe

最高 の 価格 を 入手 する
連絡 ください
+8613916455787
sales@huidijd.com
86-021-61195255
今連絡してください
製品説明

斜面床 CNC lathes HTC63Q 最大切断長 3000mm 重量切断スピンドル CNC水平 lathes 0

製品説明
斜面床 CNC lathes HTC63Q 最大切断長 3000mm 重量切断スピンドル CNC水平 lathes

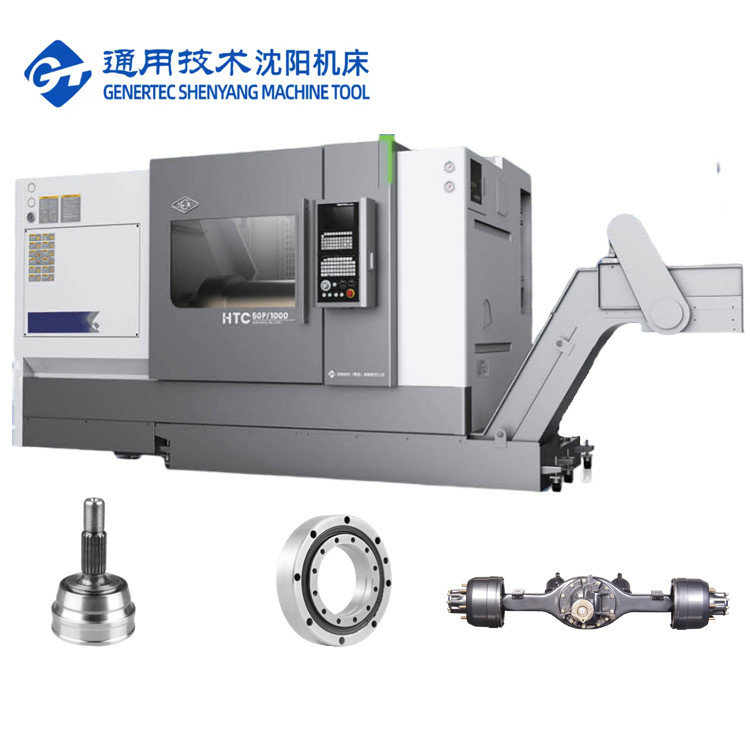

HTC63Q/H/S Saddle は,内部にサポートされたダブルガイドレール構造を採用し,スピンドルは,高速で大きな切断トルクを持つ2速変速スピンドルボックスを採用します.エンジニアリング機械の部品に適している自動車など
製品の特徴
1高精度で
◆ 高精度 の 螺旋 と 導線
◆ 高精度 の スピンドル ベアリング
◆ プロセス の 標準 を 定量化 する
◆ 高精度 の 格子 支配 器
2高効率で
システムモジュールコードの適用
◆ 機能的なコンフィギュレーションを完了しインテリジェント生産
◆ 高効率のサーボターン
◆ 高性能で重用型切断スフィンダ
3高度な硬さ
◆ 高品質 の 鋳鉄 の ベッド など
◆ 鍵 の 鋳物: 長 幅 の ベッドナイト ボックス
◆ 高 電力 と 高 トルク の スピンドル
◆ 高い 硬さ の ツール 塔
製品詳細
斜面床 CNC lathes HTC63Q 最大切断長 3000mm 重量切断スピンドル CNC水平 lathes 1

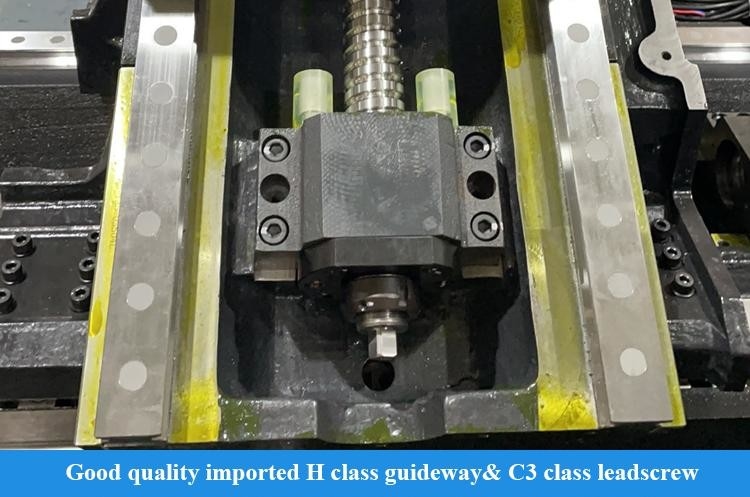

高精度スクリューとガイドレール

高品質の輸入C3グレードのスクリューとHグレードのガイドレールを使用し,優れた動作精度を達成するために直接サーボモーターで駆動されます.
斜面床 CNC lathes HTC63Q 最大切断長 3000mm 重量切断スピンドル CNC水平 lathes 2

高精度スピンドル型円筒型ロールベアリング

高品質の輸入P4グレードの円筒型ローラーベアリングを採用し,高精度のスピンドルと協力して優れた回転精度を達成します.
斜面床 CNC lathes HTC63Q 最大切断長 3000mm 重量切断スピンドル CNC水平 lathes 3

高速2軸

両軸は輸入スクリューを使用し,機械ツールの迅速で安定した動作を確保するために前伸縮技術を使用
斜面床 CNC lathes HTC63Q 最大切断長 3000mm 重量切断スピンドル CNC水平 lathes 4
完全な機能構成で,
インテリジェント生産
安定した休憩,サブスピンドル,サーボテイルストック,Y軸などの異なるモジュール構成は,
作業部件の複数のシーケンス処理を実現し,作業部件測定,ツール,および作業部件の測定装置を装備することができます.
作業効率を向上させるため

斜面床 CNC lathes HTC63Q 最大切断長 3000mm 重量切断スピンドル CNC水平 lathes 5
小型スピンドル
内部に設置された角型ローラー
軸承や角向き接触球軸承,尾根端の切断硬度を向上させる長軸の切断効果を保証する.
斜面床 CNC lathes HTC63Q 最大切断長 3000mm 重量切断スピンドル CNC水平 lathes 6
高硬度ベッド
ベッドは45°傾斜で,内部は最適化され強化された肋骨構造で,高品質の鋳造で1本で鋳造され,軸全体がハードレール構造を採用しています.動的硬さを効果的に改善する床と頭部の間の接頭は,二重休憩表面で削り砕かれ,機械全体の切断硬度をさらに向上させる.

斜面床 CNC lathes HTC63Q 最大切断長 3000mm 重量切断スピンドル CNC水平 lathes 7

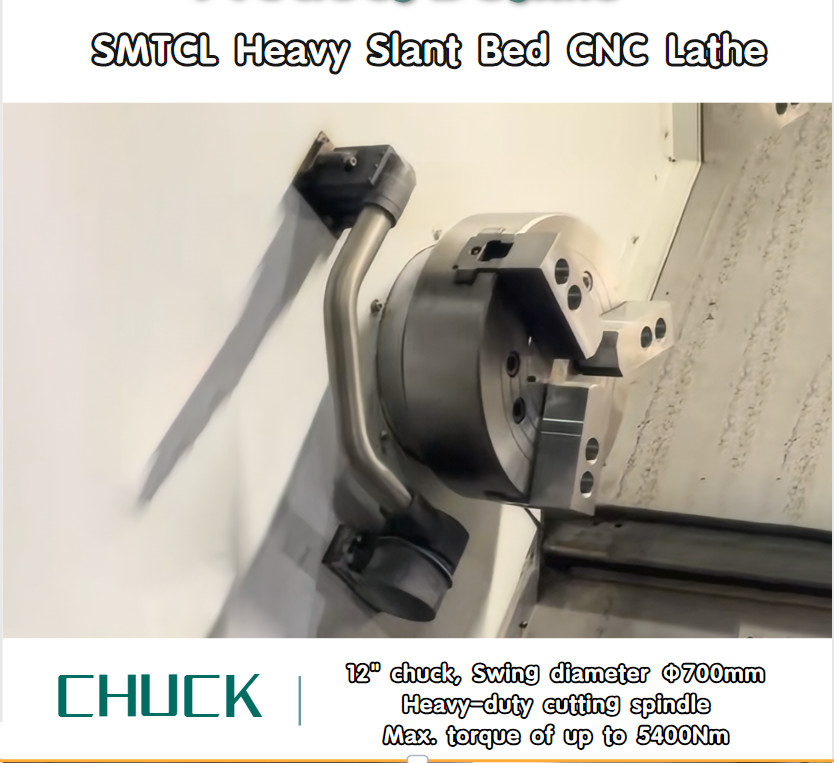

高性能,重用切断スピンドル 高功率モーターは,最大トルクを持つ重用切断スピンドルとペアされています
5400Nmまで,片側から10mm以上の切断深さで,切断を改善する効率性について



産業用

斜面床 CNC lathes HTC63Q 最大切断長 3000mm 重量切断スピンドル CNC水平 lathes 8

製品パラメータ
ポイント
単位
HTC 63Q
HTC 63H
マックス切断面 (軸/ディスク)
mm
Φ600/Φ630
Φ630/Φ800
最大切断長
mm
1000/1500/2000/2500
1000/1500/2000/3000
マックス 寝床に
mm
Φ700
Φ820
マックス 寝台を振って ベッドの隙間を
mm
Φ600
Φ650
スピンドル
スピンドルノースモデル
-
A2-11
A2-11
前軸内側ダイア
mm
Φ160
Φ160
スピンドルの角と穴の大きさ

1:20Φ150
1:20Φ150
スピンドルホール最大
mm
Φ104
Φ106
マックス,バーダイア
mm
Φ85
Φ88
スタンダードチャックダイア
インチ
12インチ
15インチ
スピンドル速度範囲
r/min
35~2000年
35~2000年
スピンドル最大トルク
Nm
1250
1900
スピンドル速度系列

メカニカル・ツー・ギア
メカニカル・ツー・ギア
メインエンジンの出力連続/30分
kW
20/30
22/26
X/Z軸
X軸の高速横断速度
mm
15
12
Z軸の高速横断速度
mm
15
12
X軸移動
mm
320
430
Z軸移動
mm
510/1010/1510/2010/2510
510/1010/1510/2010/2510

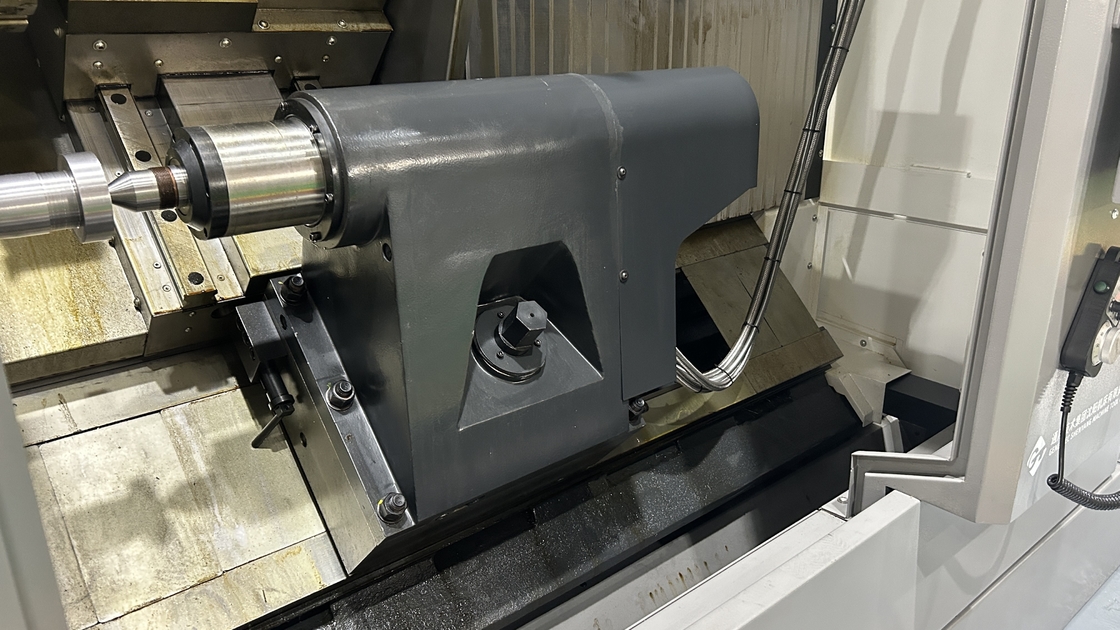

尾根
テイルストック旅行
mm
1100/1600/2100/3100
1050/15500/2050/3050
テイルストック駆動方法

シール牽引
シール牽引
テイルストック 袖移動
mm
150
180
テイルストック・スリーブ・ディア
mm
Φ160
Φ180
尾根の角型 穴の角型

モース5#
モース6#
ツールの塔
ツール・ターレット形

12ステーションの水平サーボタワー
12ステーションの水平サーボタワー
中央の高さ
mm
160
160
ツールサイズ
mm
32×32
32×32
近くにツールを選ぶことができます
mm
そうだ
そうだ
最大負荷容量
円盤加工部品
体重
800
800
軸の作業部品
体重
1300
2000
ほか
スピンドル中心部と床間の距離
mm
1085.5
1160
機械の重量
体重
7000/8500/10000/12500
13000/16000/19000/22000
標準設定:
FANUC 0i ∞TFプラス
12駅の工具車
固体チャックオイルシリンダー
標準設定:
水力中心枠
サーボ・サブスピンドル
パネム式ドア
ツール設定計
工件物の測定
油霧収集器
工具の損傷検出
斜面床 CNC lathes HTC63Q 最大切断長 3000mm 重量切断スピンドル CNC水平 lathes 9

高硬度スペンダル
大幅なスパンヘッドストックコンポーネントは
輸入された二列円筒型ローラーと角接触の複合基材
前側と後ろ側にはボールベアリングがあり,スピンダの硬さとトルクを向上させる.
そして,優れた重量切断効果を達成するスピンドルの
斜面床 CNC lathes HTC63Q 最大切断長 3000mm 重量切断スピンドル CNC水平 lathes 10

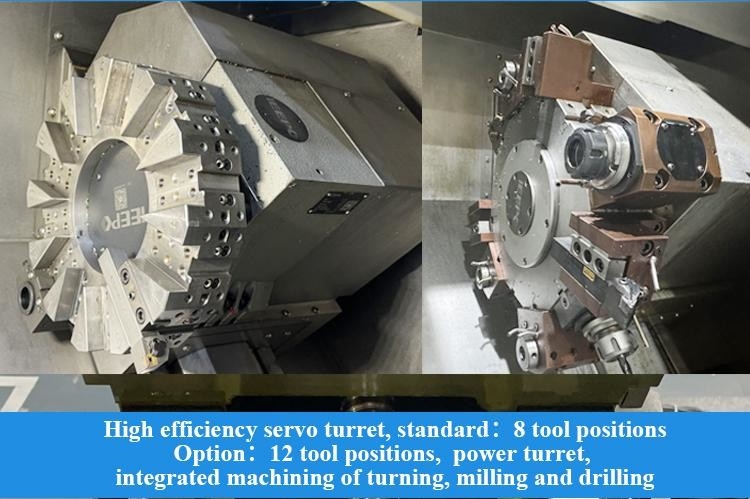

効率的なサーボターレット 高効率のサーボモーターは,堅牢な保持を保証する,切断頭の正確なインデクスを制御するために採用されています
高速操作下では,処理能力と安定したツール交換性能.近隣の駅で最も速いツール交換は0.4秒しかかかりません.
処理効率が高い

















わたしたち の 奉仕

高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
2生産プロセス制御100以上
3検査対象は200件以上
4各機械のサンプル処理
5. 配送前72時間の試行走

わたしたち を 選ぶ の は なぜ です か
◆ 最高 の 品質 を 意識 し,顧客 の 要求 を 優先 する
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない

わたしたち に つい て

斜面床 CNC lathes HTC63Q 最大切断長 3000mm 重量切断スピンドル CNC水平 lathes 11

歓迎します!
上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 我々は,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しています.私たちの工場は,機械の製造の80年以上の歴史があります機械機械の製造は中国最大の機械工業のリーダーの一つであり,中国最大の機械製造会社です.機械工具製品には自動車が含まれます航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具など.世界中にある顧客に高い品質と良いサービスを提供します!
私たちの 工場

斜面床 CNC lathes HTC63Q 最大切断長 3000mm 重量切断スピンドル CNC水平 lathes 12

よくある質問
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
私たちは製造会社です.
Q2 あなたの会社の主な製品は何ですか?
私たちはあらゆる種類の機械に特化したものです 例えば CNCラート,CNCフライリングマシン,垂直加工センター,従来のラート,ドリリングマシン,放射線ドリリングマシンなどです
Q3. あなたはカスタマイズされたマシンまたはSPM (特殊用途のマシン) を提供できますか?
効率の向上のためにスマートCNCソリューションを 顧客に提供しています
Q4:保証条件は?
欠陥のある部品を12ヶ月間 交換します
機械の konosament日付から始まる.
Q5. サービスとは?
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
Q6:なぜあなたの会社を選んだのですか?
製造プロセス全体の開発,設計,製造,組み立てから生じる製品
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
Q7:あなたの会社は,技術スタッフを私たちの会社に送り,海外の労働者を指示できますか?
機械が購入者の設置現場に到着すると,機械と電気エンジニアを間に合って購入者のスケジュールに従って設置することができます.契約書に記載できます売り手は海外に行く前に ビザと設置の準備をするために買い手と協力します
Q8:支払い条件は?
T/T 30%の初期支払い, 70%の残高の支払いが出荷前に
