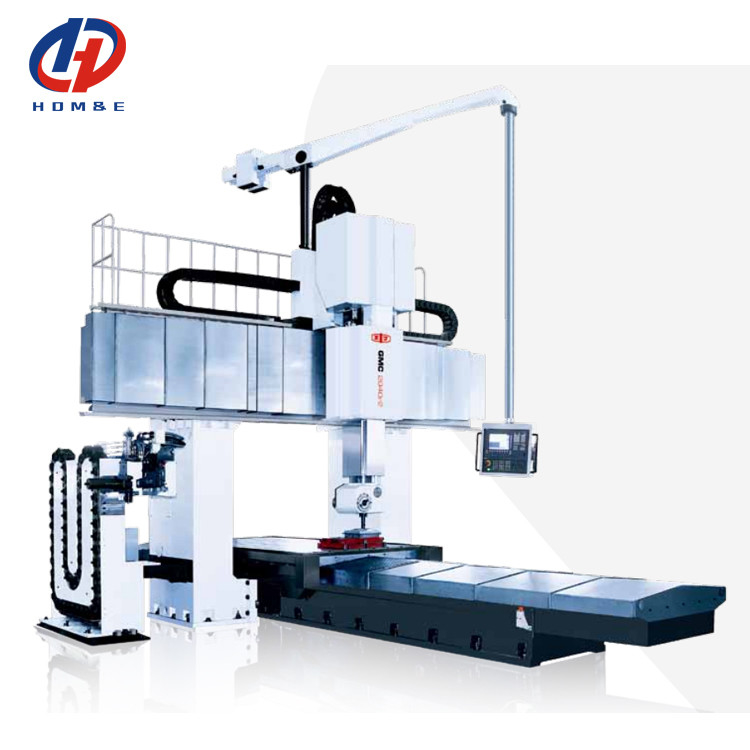

SMTCL GMCr2 シリーズ ゲントリー加工センター 重作業 CNC ゲントリー 掘削 フレッシング 機械
製品詳細
| Features: | Heavy Boring And Milling Machine | ブランド名: | SMTCL |
|---|---|---|---|
| Model Number: | GMC1530r2 | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| ハイライト |
重荷ガントリー加工センター,CNC ゲントリー加工センター,SMTCL ガントリー加工センター |
||
製品説明
製品説明:
GMC-r2シリーズの機械工具動いている作業台と固定した横梁を備えたゲンター型掘削/磨削機で,高硬度ラームを取り入れ,高速で重量切削機械です.この機械は,様々な種類の精密部品,例えば様々な基本的な大型作業部品の加工に使用されます.プレート・ワークピース,ディスク・ワークピース,ハウジング・ワークピースと模具. 製品にはオプションの自動直角フライディングヘッドが配置されています.磨きなどの様々な手順の加工を完了することができますこの製品は,主に船舶建設などの産業に適用されます.発電工業用機械,機関車,機械工具,繊維機械,印刷機械,模具製造など
|
ポイント
|
ユニット
|
GMV 1530r2
|
GMV 2040r2
|
GMV 2060r2
|
|
|
作業台
|
作業台の寸法
|
mm
|
1500×3000
|
2000×4000
|
2000×6000
|
|
2つの列間の距離
|
mm
|
2100
|
2600
|
2600
|
|
|
作業台の負荷能力
|
体重
|
10000
|
20000
|
25000
|
|
|
T型溝の幅
|
mm × pcs
|
28×7
|
28×11
|
28×11
|
|
|
機械加工
範囲 |
作業台移動X軸
|
mm
|
3600
|
4200
|
6200
|
|
スライド移動Y
|
mm
|
2700
|
3200
|
3200
|
|
|
ラム・トラベルZ
|
mm
|
1000
|
1000
|
1000
|
|
|
C軸
|
|
5×72°
|
5×72°
|
5×72°
|
|
|
スピンドルの鼻から作業台までの距離-最大
|
mm
|
1200
|
1200
|
1200
|
|
|
スピンドルの鼻から作業台までの距離-最小
|
mm
|
200
|
200
|
200
|
|
|
水平のスフィンドノズから垂直のスフィンドセンターまでの距離
|
mm
|
206
|
206
|
206
|
|
|
スピンドル
|
7時24分
|
|
ISO50
|
ISO50
|
ISO50
|
|
スピード範囲
|
r/min
|
10〜2000年
|
10〜2000年
|
10〜2000年
|
|
|
出力トルク (評価/30分)
|
N.m
|
1361/1633 年
|
1361/1633 年
|
1361/1633 年
|
|
|
スピンドルモーターの電源 (割った/30分)
|
kW
|
37/44
|
37/44
|
37/44
|
|
|
直角ラムの断面サイズ
|
mm
|
420×470
|
420×470
|
420×470
|
|
|
栄養
|
フード速度範囲
|
mm/min
|
1-5000
|
1-5000
|
1-5000
|
|
急速な動き X軸
|
m/min
|
13
|
13
|
13
|
|
|
急速な動き Y軸
|
m/min
|
13
|
13
|
13
|
|
|
速速移動Z軸
|
m/min
|
10
|
10
|
10
|
|
|
位置付け
精度 機械の |
X軸
|
mm
|
0.03
|
0.032
|
0.04
|
|
Y軸
|
mm
|
0.03
|
0.032
|
0.032
|
|
|
Z軸
|
mm
|
0.025
|
0.025
|
0.025
|
|
|
繰り返し可能性
精度 |
X軸
|
mm
|
0.02
|
0.022
|
0.025
|
|
Y軸
|
mm
|
0.02
|
0.022
|
0.022
|
|
|
Z軸
|
mm
|
0.01
|
0.01
|
0.01
|
|
|
総電力容量
|
KVA
|
110
|
110
|
110
|
|
|
機械が必要とする床面積 (L*W*H)
|
mm
|
11215×6427×7400
|
12778×6927×7400
|
16600×6927×7400
|
|
私たちのサービス:
1配送前に組み立ててデバッグする
224時間以内に返信して 問題解決を進めます
3. 1年間の無料修理サービス (人間による損傷なしのみ)
4総合的な倉庫ソリューション
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
FAQ:
Q1.あなたは貿易会社ですか?それとも製造会社ですか?
機械の konosament日付から始まる.
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング
工場間では 生産チェーンが完成します これが最も信頼性の高い保証です
