3軸CNC立型フライス盤 VMC850Q フライス盤 FANUC SMTCL 4軸立型CNCマシニングセンタ
製品詳細
| ブランド: | SMTCL | タイプ: | VMC850Q VMC1000Q VMC1100Q |
|---|---|---|---|
| 製品名: | 縦のマシニング センター | テーブルサイズ (L×W): | 1200×500 |
| テーブルの上での最大負荷: | 600kg | x軸旅行: | 1000mm |
| y軸旅行: | 500mm | Z軸旅行: | 540mm |
| A.T.C.: | 24 ロボットアームのATC | ||
| ハイライト |
フレスダロラ,精密穴あけ,磨き |
||
製品説明
製品の説明:

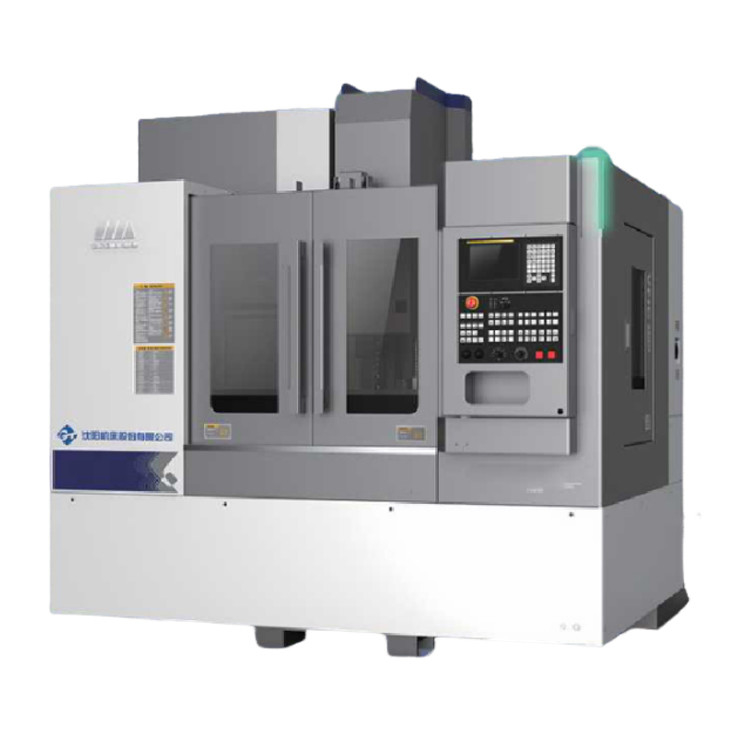

VMC850Q立型マシニングセンタは、要求の厳しい機械加工タスクに優れた剛性、精度、効率を提供する次世代CNCマシンです。 高強度一体鋳造ベッド、堅牢なヘリンボーンコラム、および逆台形スピンドルボックスを備えて設計されたこのVMCは、優れた安定性と精度維持を保証します。 低重心と3軸Pクラスローラーリニアガイドにより、高速動作（早送り48m/分）と優れた走行精度を保証します。
強力な12,000 RPMダイレクトドライブスピンドル、C3グレードボールねじ、および高度な熱対称技術を搭載したVMC850Qは、フライス加工、穴あけ、中ぐり、リーマ加工、2D/3D輪郭加工、およびタッピングに高精度な結果をもたらします。 コンパクトで省スペースな設計は、効率的なダブルスパイラルチップコンベアを備えており、自動化されたラインに最適です。 この汎用性の高い3軸CNCフライス盤センターで、インテリジェントで安定した高生産性の機械加工を体験し、4軸機能に簡単にアップグレードできます。
1、高剛性と高安定性設計
* 高強度一体鋳造ベッド

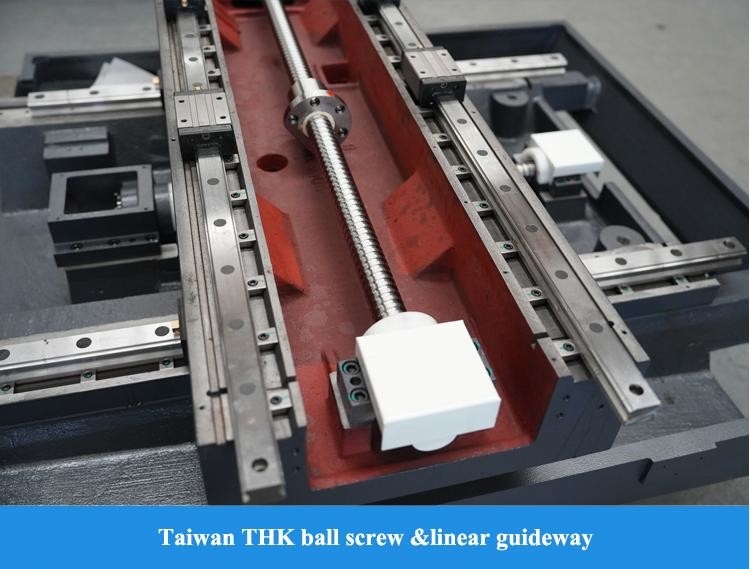

* 3軸Pクラスローラーガイド
* 長スパンヘリンボーンコラム
製品パラメータ:
|
項目
|
単位
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
容量
|
X軸移動量
|
mm
|
850
|
1000
|
1100
|
|
Y軸移動量
|
mm
|
500
|
500
|
620
|
|
|
Z軸移動量
|
mm
|
540
|
540
|
600
|
|
|
主軸端からテーブル表面まで
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
主軸端からコラム表面まで
|
mm
|
640
|
640
|
743
|
|
|
ワークテーブル
|
テーブルサイズ（L×W）
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
テーブル上の最大負荷
|
kg
|
600
|
600
|
1000
|
|
|
Tスロットサイズ
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
スピンドル
|
スピンドル速度
|
rpm
|
10000
|
10000
|
10000
|
|
スピンドルテーパー/スピンドルシャンク
|
mm
|
7/24テーパー
|
7/24テーパー
|
7/24テーパー
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
スピンドルモーター
|
kw
|
7.5/11
|
7.5/11
|
11/15
|
|
|
最大出力トルク
|
N.m
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
スピンドル駆動方式
|
|
同期歯付きベルト
|
|||
|
工具
|
工具ホルダモデル
|
|
MAS 403 BT40
|
||
|
プルスタッドモデル
|
|
MAS 403 P40T-I
|
|||
|
送り速度
|
X、Y、Z早送り
|
m/分
|
48/48/48
|
||
|
3軸モーター出力（X/Y/Z）
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3軸モータートルク（X/Y/Z）
|
N·m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
最大切削送り速度
|
mm/分
|
1-20000
|
|||
|
A.T.C
|
タイプ
|
pc
|
ロボットアーム付きATC
|
||
|
モード
|
|
双方向の最近接工具選択
|
|||
|
容量
|
個
|
24
|
|||
|
最大工具長
|
mm
|
300
|
|||
|
最大工具重量
|
kg
|
7
|
|||
|
最大工具ディスク径-フル
|
mm
|
80
|
|||
|
最大工具ディスク径-隣接
|
mm
|
150
|
|||
|
工具交換時間（T-T）
|
秒
|
2.5
|
|||
|
テーブルから地面までの高さ
|
mm
|
900
|
900
|
950
|
|
|
その他
|
全体寸法
(L×WxH)
|
mm
|
2400×2975×2840
(チップコンベアを除く)
|
2700×2975×2840
(チップコンベアを除く)
|
2940×3450×3050
(チップコンベアを除く)
|
|
機械の正味重量
|
kg
|
5100
|
5400
|
6200
|
|
|
総消費電力
|
KVA
|
18
|
18
|
25
|
|
|
標準構成:

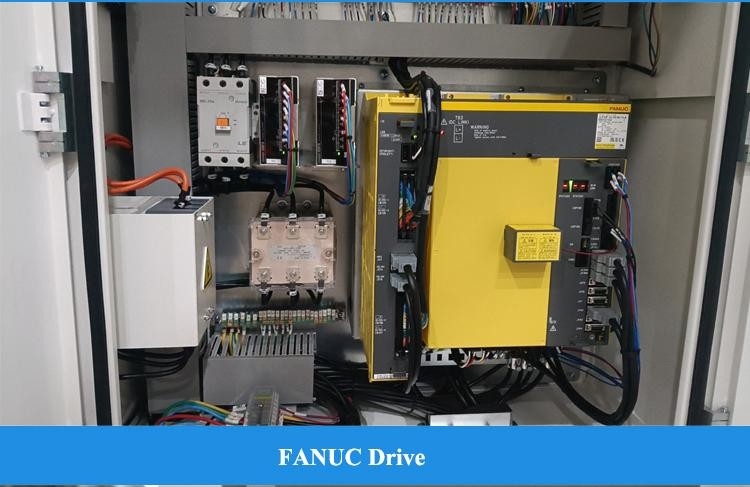

1. FANUC OI-MF TYPE(5)β制御システム
2. 10000 RPMスピンドル、ベルト接続 3. 24ディスクマニピュレータ工具マガジン 4. 水槽+ベッド洗浄チップ 5. クリーンエアガン、作業灯、警告灯 |
選択可能な構成:
1. Fanuc Oi-MF TAPE(l)βシステム

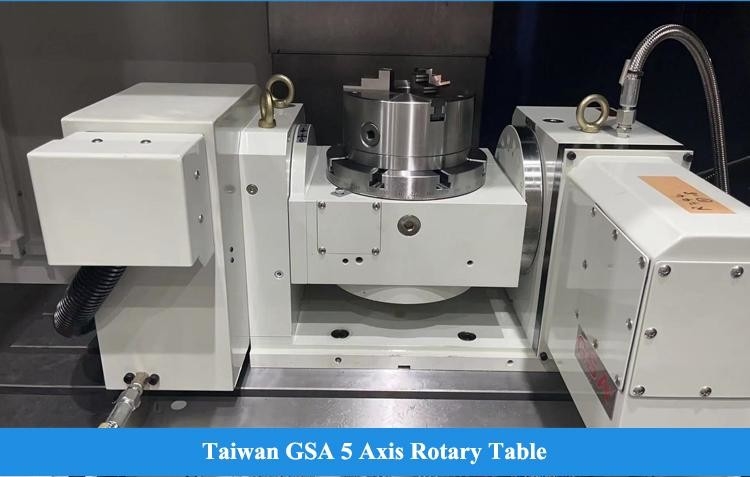

2. Fanuc Oi-MF TAPE(l)αシステム 3. Siemens 828D CNCシステム 4. ダイレクト接続12000 RPM機械スピンドル 5. 16000 RPM、24000電動スピンドル 6. 第4軸ターンテーブル 7. 冷却内2MPa、3MPa、5MPa、7MPa 8. 油水分離器 9. チェーンチップリムーバー 10. クリーンウォーターガン 11. 工具とワークの検査 12. 自動ドア 13. 安全ドアロック 14. 電気キャビネットと空調 |
||||
当社のサービス:
高品質な機械をお届けします
1. すべての部品を検査する必要があります
2. 100以上の製造プロセス管理
3. 200以上の検査項目
4. 各機械のサンプル処理
5. 出荷前の72時間の試運転
◆ 30年以上の研究開発の歴史、1993年設立
◆ 研究開発能力を持つハイテクメーカー
◆ 安定した成熟した供給システム
◆ インスタントサービスを提供する若くて活発な営業とエンジニア（24時間オンライン）
◆ 人間工学に基づいた機構のアップグレードと容易なメンテナンス
◆ 当社の構造設計原則：容易なメンテナンスと設置、低コストのメンテナンス、生産への影響なし
よくある質問:
Q1. あなたは貿易会社ですか、それとも製造会社ですか？
Q5. サービスは何ですか？
アフターサービス：7日24時間オンラインサービス、設置のリモートガイダンス、顧客ソフトウェアシステムとの連携
Q6: なぜあなたの会社を選ぶのですか？
この種のサービスを提供できます。 機械が購入者の設置場所に到着したら、購入者のスケジュールに従って、機械および電気エンジニアを適時に派遣して設置することができます。 これらはすべて、契約に記載して見積もることができます。 販売者は、海外に行く前に、ビザと設置の準備について購入者と協力します。
