経済的なCNCラートHTC16Q GSKシステム 小型の部品加工 サーボテールストック斜床 CNCラート

経済的なCNCラートHTC16Q GSKシステム 小型の部品加工 サーボテールストック斜床 CNCラート

経済的なCNCの旋盤

サーボテイルストック

サーボテイルストック

起源の場所:

中国

ブランド名:

SMTCL

証明:

CE ISO certification

モデル番号:

HTC 30H

連絡 ください
引金 を 求め て ください
製品詳細
ブランド名:
SMTCL
モデル番号:
HTC16Q
CNC か ない か:
CNC
キーワード:
横軸のCNCターニングセンター
Max.Cuttingの長さ:
160mm
最高。切断Dia。:
160mm
マックス 寝床の上に泳いで:
420mm
X軸移動:
145mm
Z軸移動:
205mm
スピンドル速度:
6000 r/min
支払いと送料の条件
最小注文数量
1
パッケージの詳細
木製のケース 缶バッジ その他の海上用品
受渡し時間
45~60 日
支払条件
T/T,L/C,ウェスタン・ユニオン
供給の能力
月に50セット
製品説明

経済的なCNCラートHTC16Q GSKシステム 小型の部品加工 サーボテールストック斜床 CNCラート 0

製品説明:

経済的なCNC回路HTC30Q GSKシステム 小型の部品加工 サーボ尾根 斜面床 CNC回路
HTC30Qは,小型から中規模の部品の精密加工のために設計された高性能CNCターニングセンターです. 45°傾斜ベッド構造と高硬度ボックスガイドウェイを備えています.重い切削中に優れた安定性を保証します12ステーションのサーボターレットとA2-6スピンドルノースを装備し,迅速なツール変更と高トルク切断をサポートします.機械は最大回転直径320mmと最大回転長さ400mmを提供しています自動車,航空宇宙,電子産業に最適で,軸,円盤などの複雑な部品の製造に優れています.高効率と精度でスローリングされた部品.

製品の特徴:

1高効率で
◆ 2 軸 の 高速 の 横断 速度
◆ スプリット サーボ 尾根
◆ 高効率 の サーボ ツールの 保持器
◆ 選択可能なサブスピンドル 多配列統合処理
2高精度で
◆ 高精度 の 前 の 伸縮 螺栓
◆ 誤り 補償 技術
◆ プロセス の 標準 を 定量化 する
◆ 厳格 な 検査 基準
3高い硬さ
◆ 高品質 の 鋳鉄 の 床 や 鍵 の 鋳物
◆ 大幅 な 幅 の スピンドル 装置
◆ 弧形 の 折りたたみ 防止 床 の 隙間
◆ 小型 スピンドル ストック

商品の詳細:

経済的なCNCラートHTC16Q GSKシステム 小型の部品加工 サーボテールストック斜床 CNCラート 1
急速な移動速度: 30m/min
サーボモーターはコップリングを通じてボールスクリューに直接接続され,中間リンクを削減し,ギャップレストランスミッションを達成します.X軸とZ軸のガイドレールは,高い硬さを確保するために輸入線形ロールガイドレールを採用生産効率を向上させ,動作速度を向上させる.


経済的なCNCラートHTC16Q GSKシステム 小型の部品加工 サーボテールストック斜床 CNCラート 2
スプリット・サーボ・テールストック
バックストックはオプションのサーボ駆動で移動できます精密に制御し,柔軟に調整できる,尾根の移動速度と作業のクランプ力,加工要件に応じて作業部位に迅速に近づき,衝撃なしで締め付けることができ, 締め付けの位置についてリアルタイムでフィードバックを提供できます.
上部と下部を分割した尾根を採用し,調整精度が簡単で,メンテナンス効率が向上します.
経済的なCNCラートHTC16Q GSKシステム 小型の部品加工 サーボテールストック斜床 CNCラート 3
二重固定式前張力構造
X軸は2つの固定支柱構造を発展させ,前ストレッチの変形と温度上昇の変形を効果的に対価にするために,前ストレッチの螺旋を使用します.螺栓の温度上昇を減らすために特別な密封構造と協力機械ツールのフィード安定性の高精度と高精度を達成
経済的なCNCラートHTC16Q GSKシステム 小型の部品加工 サーボテールストック斜床 CNCラート 4
Y軸の配置
選択的なY軸配置は,BMT駆動の塔,高精度C軸構造,さまざまな動力ツールのホルダーと組み合わせて,一度の設置で複雑な表面処理を実現することができます.
経済的なCNCラートHTC16Q GSKシステム 小型の部品加工 サーボテールストック斜床 CNCラート 5
高精度ボールスクリュー
高品質の輸入C3級スクリューとH級ガイドレールを使用し,優れた動作精度を達成するために直接サーボモーターで駆動されます.
経済的なCNCラートHTC16Q GSKシステム 小型の部品加工 サーボテールストック斜床 CNCラート 6
柔らかさ防止のセール
ガイドレールの幅はかなり拡大し,運動システムの構造は最適化されています.床の主要体は,重要な部品の全体的な硬さを確保するために弧形に設計されています..
経済的なCNCラートHTC16Q GSKシステム 小型の部品加工 サーボテールストック斜床 CNCラート 7
効率的なサーボ駆動塔
標準BMTインターフェース,高硬度接続; ツールは信頼性の高いトランスミッションと低故障率を有するDIN1809インターフェースによって駆動されます. 駆動モーターは横に搭載され,構造はコンパクトです.;高精度C軸とブレーキ装置を装備し,高効率の統合加工のターニング,フレーズ,ドリリングを実現します.
経済的なCNCラートHTC16Q GSKシステム 小型の部品加工 サーボテールストック斜床 CNCラート 8
内部冷却ツールホルダー
ツールセンターからのオプションの内部冷却ツールホルダーと水出口は,内部穴加工中に効率的なチップ除去を実現し,加工品質を確保します
経済的なCNCラートHTC16Q GSKシステム 小型の部品加工 サーボテールストック斜床 CNCラート 9
駆動式ツールフレッシング能力
工件材: HT200
ツールモデル: Ф20 平方肩
フレーシング・カッター
冷却状態:水冷却
駆動工具による掘削能力
工件材: HT200
ツールモデル:F16 ストイッチドリル
冷却状態:水冷却

製品パラメータ:
ポイント
単位
HTC 16H (Q)
HTC 30H(Q)
マックス 切る
mm
Φ160
Φ300
最大切断長
mm
160
500
マックス 寝床に
mm
Φ420
Φ420
マックス 寝台を振って ベッドの隙間を
mm
Φ160
Φ280

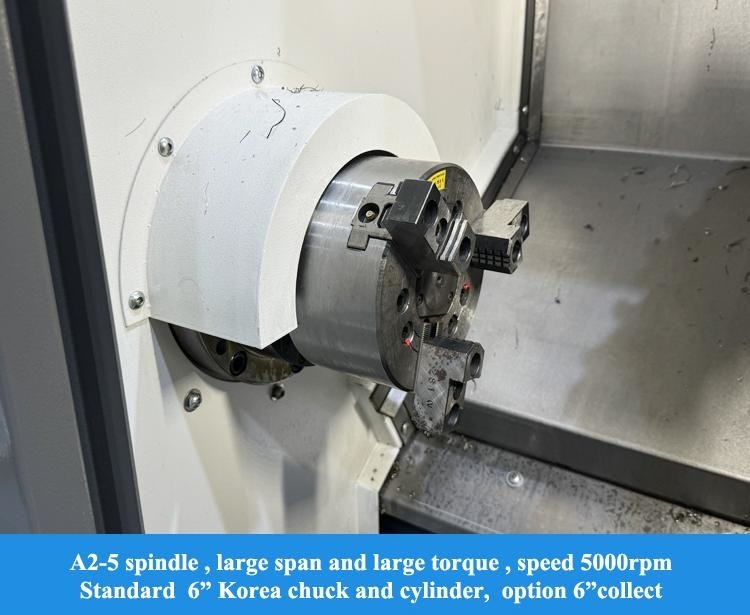

スピンドル
スピンドルノースモデル
-
A2-5
A2〜6
前軸内側ダイア
mm
90
100
スピンドルの角と穴の大きさ

1:20・Φ62
1:20Φ70
スピンドルホール最大
mm
Φ56
Φ65
マックス,バーダイア
mm
Φ44
Φ50
スタンダードチャックダイア
インチ
6インチ
8インチ
スピンドル速度範囲
r/min
6000
4500
スピンドル最大トルク
N.m
72 ((1500r/min)
180 ((576r/min)
スピンドルのノーマルトルク
N.m
86 ((1500r/min)
110 ((769r/min)
メインエンジンの出力連続/30分
kW
11/13.2
9/11
X/Z軸
X軸の高速横断速度
mm
30
30
Z軸の高速横断速度
mm
30
30
X軸移動
mm
145
160
Z軸移動
mm
205
560
尾根
テイルストック旅行
mm

30
テイルストック駆動方法


シール牽引
テイルストック 袖移動
mm

100
テイルストック・スリーブ・ディア
mm

Φ100
尾根の角型 穴の角型


MT- 5
ツールの塔
ツール・ターレット形

8ステーションの水平サーボタワー
8ステーションの水平サーボタワー
中央の高さ
mm
63
80
ツールホルダーの位置変更精度
セック
±16
±16
近くにツールを選ぶことができます
mm
そうだ
そうだ
ほか
スピンドル中心部と床間の距離
mm
926
936
機械の重量
体重
2600
3500
総電源容量
KVA
23
23
総寸法 (LxWxH)
mm
1830×1580×1650
2295×1680×1650

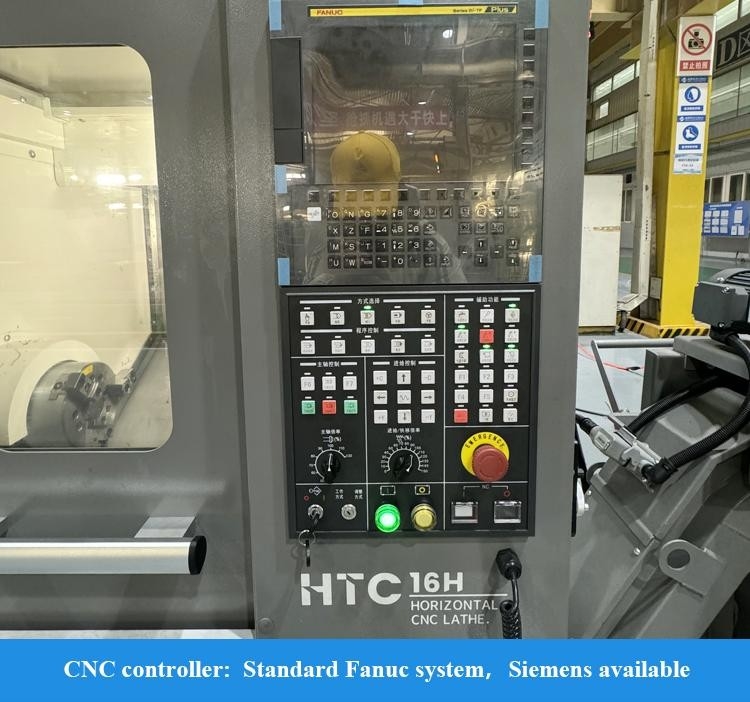

標準設定:
1FANUC-0i-TF Plus (5) システム (H/Sシリーズ)
2GSK988TAシステム (Qシリーズ)
3袖型スピンドル
4"空っぽのチャックオイルシリンダー
58ステーションのサーボツールキャリッジ

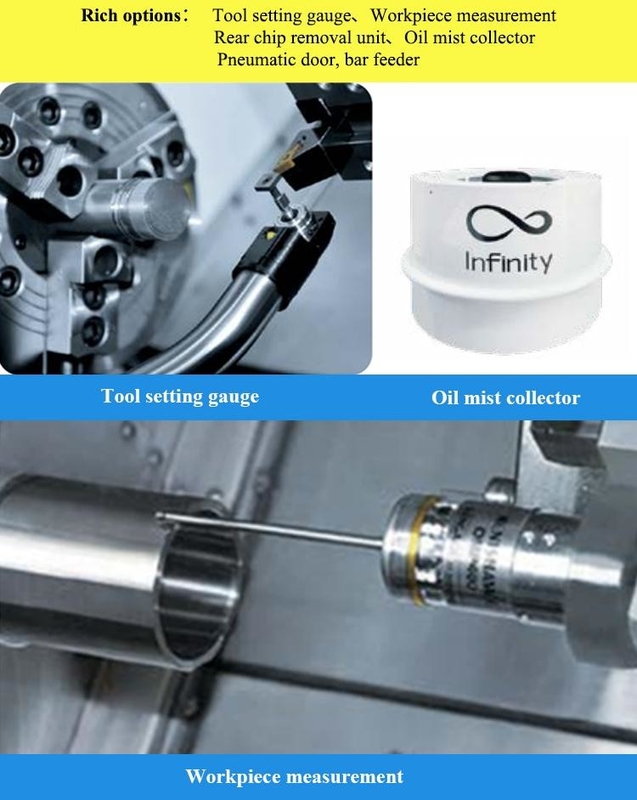

選択可能な設定:
1シエメンズシステム
2ツール設定計
312ステーションのサーボツールキャリッジ
4作業部件の測定
5"電動工具車"
6油霧収集機
7裏のチップ取り除き装置
8ツールダメージ検出
9"気圧の扉"

私たちのサービス:

高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
2生産プロセス制御100以上
3検査対象は200件以上
4各機械のサンプル処理
5. 配送前72時間の試行走

選択する理由:
◆ 最高 の 品質 を 意識 し,顧客 の 要求 を 優先 する
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
