10M重用手動回 lathes CW61100D ベッドの幅755mm重用エンジン回 lathesターニングマシン
製品詳細
| ブランド: | HD | タイプ: | CW61100D |
|---|---|---|---|
| 製品名: | 重い手動回転機 | テーブルの上での最大負荷: | 6t |
| ベッド上の最大振幅: | 1040mm | 車両の上での最大振幅: | 650mm |
| ベッドの幅: | 755mm | 作業部品の最大長さ: | 1000mm 1500mm 2000mm -12000mm |
| 紡錘の腔線径・山径: | フ120mm | ||
| ハイライト |
重荷用手動回転機,ベッドの幅 755mm,大型加工品の切削 |
||
製品説明
製品の説明：

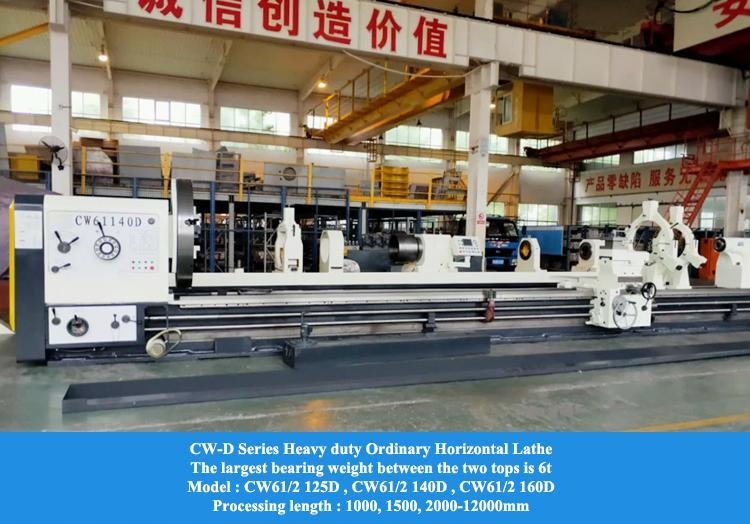

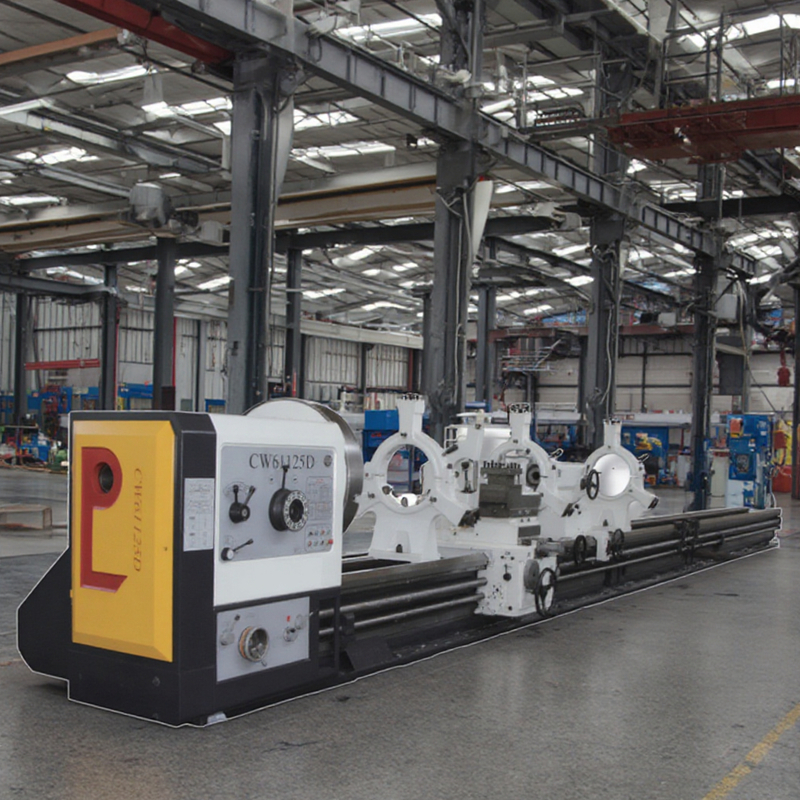

CW61100Dヘビーデューティー横型旋盤は大型部品用に設計されており、1040mmのベッドスイング、10mの最大加工長、1500mmのサドルスイングを備えています。これは、重機、航空宇宙の大型ワークに最適です。22kWモーターを搭載し、3.15〜315rpmのスピンドル、メートル法140#テーパー穴と130mmのボアにより、高トルク切削が可能です。755mm幅のガイドウェイと高強度鋳鉄ベッド（超音波焼入れ）は、優れた耐摩耗性を提供します。160mmの心押台スリーブ（300mmストローク、モールスNo.6テーパー）は、長いシャフトの安定性を保証します。マルチタイプのねじ加工、鋼/鉄の精密旋削をサポートし、信頼性と効率性でヘビーデューティー製造で際立っています。
製品の詳細：
製品パラメータ：
|
仕様
|
CW 61100D / CW 62100D
|
|
|
容量
|
ベッド上の最大旋回直径
|
φ1040mm
|
|
キャリッジ上の最大旋回直径
|
φ650mm
|
|
|
ギャップ上の最大旋回直径
|
φ1500mm
|
|
|

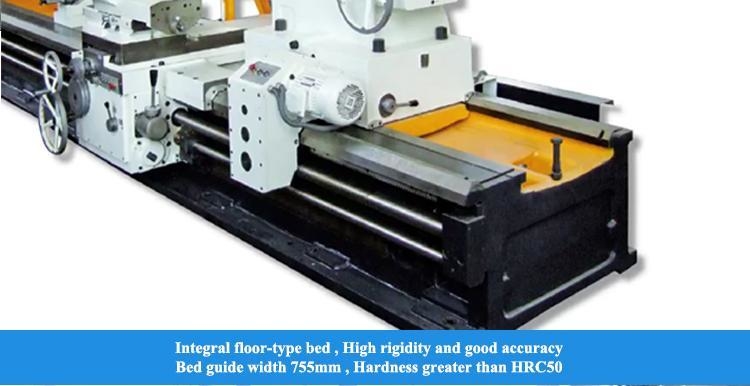

ベッド幅
|
755mm
|
|
|
ワークの最大長
|
1000mm 1500mm 2000mm -12000mm
|
|
|
上部2つの最大ベアリング
|
6t
|
|
|
スピンドル
|
スピンドルノーズ
|
A215
|
|
スピンドルボア径
|
φ120mm φ130mm
|
|
|
スピンドルボアのテーパー
|
メートル法No.140
|
|
|
スピンドル速度範囲
|
3.15-315r/min;3.5-290r/min
|
|
|
スピンドルフロントベアリング内径
|
φ200mm
|
|
|
送り
|
縦送り範囲
|
0.1-12r/min
|
|
横送り範囲
|
0.05-6mm/r
|
|
|
メートルねじ範囲
|
1-120mm
|
|
|
インチねじ範囲
|
3/8-28TPI 31種類
|
|
|
モジュールねじ範囲
|
0.5-60mm
|
|
|
ピッチねじ範囲
|
1-56TPI 25種類
|
|
|

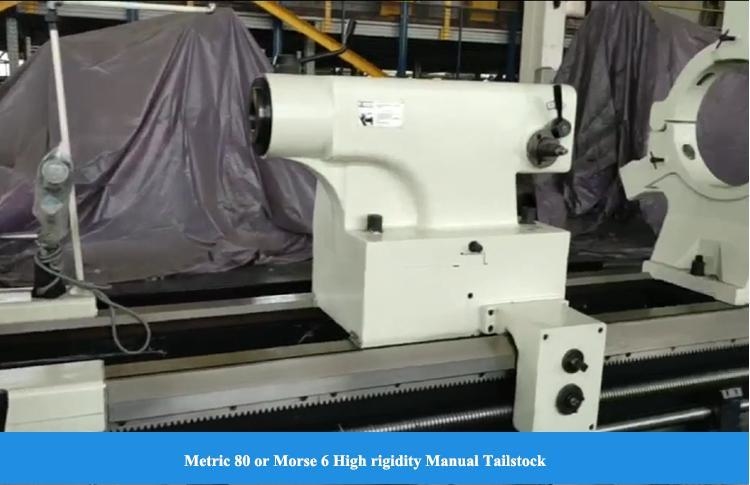

心押台
|
心押台スリーブのテーパー
|
80#
|
|
心押台スリーブの移動量
|
300mm
|
|
|
心押台スリーブの直径
|
φ160mm
|
|
|
モーター
|
主モーター出力
|
22KW
|
|
ラピッドモーター出力
|
1.5KW
|
|
|
クーラントポンプ出力
|
0.125KW
|
|
|
重量
|
5m
|
13600kg
|
|
標準付属品
|
||
|
1
|

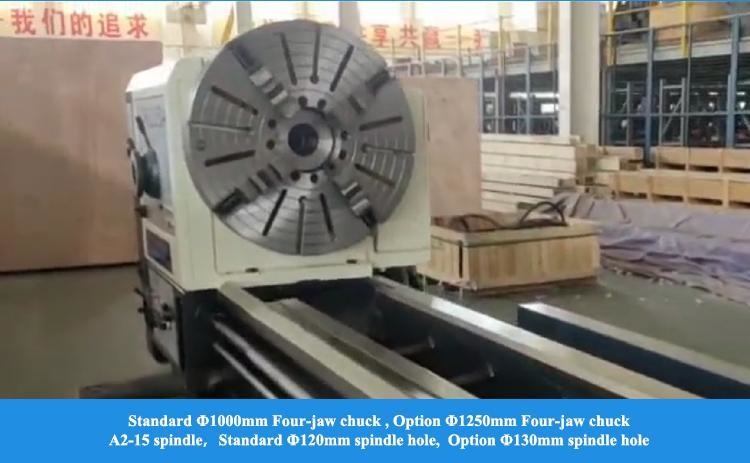

四爪チャック φ1000mm
|
1セット
|
|
2
|
φ70-480固定レスト（2m以上用）
|
1セット（2-8m）2セット（9-12m）
|
|
3
|
フォローレスト（2m以上用）
|
1セット
|
|
4
|
モールス6#センター
|
1セット
|
|
5
|
工具
|
1セット
|
|
6
|
基礎ボルト
|
1セット
|
|
特殊付属品
|
|
|
1
|
固定レスト φ400-700mm
|
|
2
|
四爪チャック φ1250mm
|
|
3
|
テーパー旋削装置
|
|
4
|
メートルねじ切りダイヤル装置
|
|
5
|
インチねじ切りダイヤル装置
|
|
6
|
インチリードスクリュー
|
|
7
|

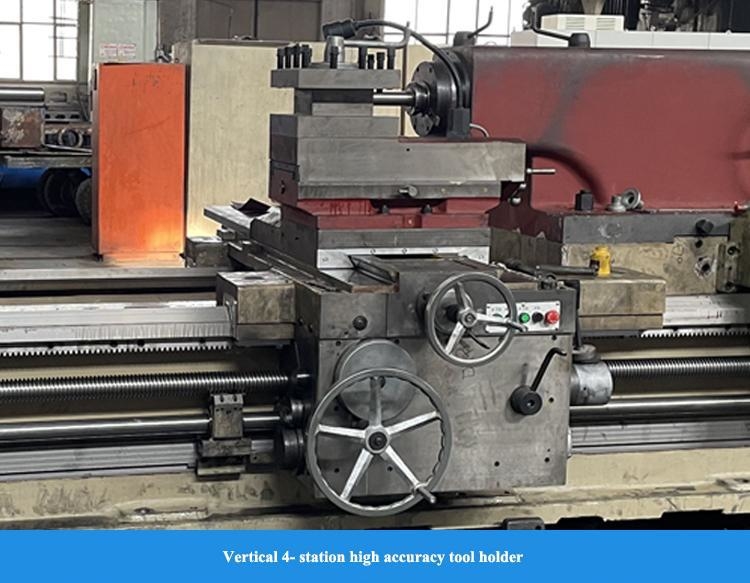

T型工具台
|
当社のサービス：
高品質な機械をお届けします
1. すべての部品を検査する必要があります
2. 100以上の製造プロセス管理
3. 200以上の検査項目
4. 各機械のサンプル加工
5. 出荷前の72時間の試運転
30年以上の研究開発の歴史、1993年設立
研究開発能力を持つハイテクメーカー
安定した成熟した供給システム
迅速なサービスを提供する若くて活発な営業とエンジニア（24時間オンライン）
人間工学に基づいたメカニズムのアップグレードと容易なメンテナンス
当社の構造設計原則：容易なメンテナンスと設置、低コストのメンテナンス、生産への影響なし
よくある質問：
Q1. あなたは貿易会社ですか、それとも製造会社ですか？
Q5. サービスは何ですか？
アフターサービス：7日24時間オンラインサービス、設置のリモートガイダンス、顧客ソフトウェアシステムとの連携
Q6: なぜあなたの会社を選ぶのですか？
この種のサービスを提供できます。機械が購入者の設置場所に到着したら、購入者のスケジュールに従って、機械および電気エンジニアを適時に派遣して設置することができます。これらはすべて、契約に記載して見積もることができます。販売者は、海外に行く前に、ビザと設置の準備について購入者と協力します。
