精密なCNCターンHTC30QCNCターニングセンターSMTCL水平斜面床CNCターン

ブランド名: SMTCL
モデル番号: HTC 30Q
原産地: CHINA
認定: CE ISO certification
最低注文数量: 1
供給能力: 50 sets per month
タグ

CKA6136平床式トレーラーの旋盤機械

5.5KW平床式トレーラーの旋盤機械

CKA6136 CNCの横の機械

製品詳細

ブランド名: SMTCL モデル番号: HTC30Q
キーワード: 横軸のCNC回転機 最大切削径: 300mm
最大切断長: 500mm 最大振り径ベッドの上で: 420mm
マックス 寝台を振って ベッドの隙間を: 280mm スピンドル速度: 4500rpm
ハイライト

高精度

,

CNCターニングセンター

,

高コスト性能

製品説明

精密なCNCターンHTC30QCNCターニングセンターSMTCL水平斜面床CNCターン 0

製品の説明:

精密CNC旋盤 HTC30Q CNCターニングセンター SMTCL水平スラントベッドCNC旋盤
HTC30Q CNC旋盤：安定性のための30°の剛性のある台形ベッド、高トルクスピンドル、油圧8ポジションタレットが特徴です。鋼、鋳鉄、非鉄金属の精密旋削に最適です。高速X/Z軸（30m/分）。
HTC16H/30H CNC旋盤は、設置面積が小さく、さまざまな小型部品の高精度加工に適しており、自動車、ベアリング、ハードウェア、医療などの業界の加工を効果的に満たしています。

製品の特徴:

1、高効率
◆ 2軸の高早送り速度
◆ 分割サーボ心押台
◆ 高効率サーボ工具ホルダ
◆ オプションのサブスピンドル多段統合加工
2、高精度
◆ 高精度プリストレッチねじ
◆ 誤差補正技術
◆ プロセス標準の定量化
◆ 厳格な検査基準
3、高剛性
◆ 高品質の鋳鉄ベッドおよびその他の主要鋳物
◆ 大スパンスピンドルユニット
◆ アーチ型反曲げベッドギャップ
◆ 小型スピンドル構造心押台

製品の詳細:

精密なCNCターンHTC30QCNCターニングセンターSMTCL水平斜面床CNCターン 1
早送り速度：30m/分
サーボモーターはカップリングを介してボールねじに直接接続され、中間リンクを削減し、隙間のない伝達を実現します。X軸とZ軸のガイドレールは、輸入リニアローリングガイドレールを採用し、高剛性、優れた動的性能と精度を確保し、動作速度を向上させ、生産効率を向上させます。



精密なCNCターンHTC30QCNCターニングセンターSMTCL水平斜面床CNCターン 2

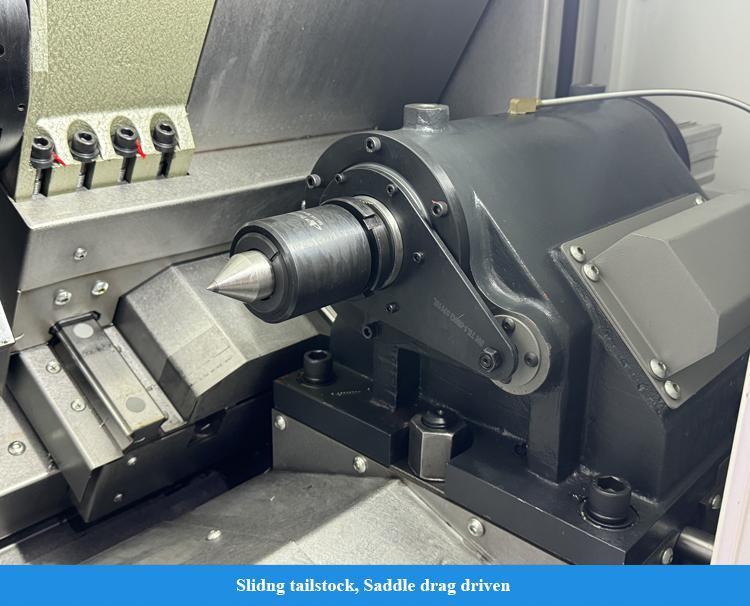

分割サーボ心押台
心押台は、オプションのサーボ駆動方式で移動でき、加工要件に応じて心押台の移動速度と作業クランプ力を正確に制御し、柔軟に調整できるため、心押台をワークにすばやく近づけて衝撃なしに締め付けることができ、締め付け位置に関するリアルタイムフィードバックを提供します。生産性を向上させます
交換効率。上下分割心押台を採用しており、精度調整とメンテナンス効率が容易です。
精密なCNCターンHTC30QCNCターニングセンターSMTCL水平斜面床CNCターン 3
二重固定プリテンション構造
X軸は二重固定支持構造を開発し、プリストレッチねじを使用して、プリストレッチ変形と温度上昇変形を効果的に相殺します。特殊なシール構造と連携して、ねじの温度上昇を抑え、高精度と工作機械の送り安定性を実現します。
精密なCNCターンHTC30QCNCターニングセンターSMTCL水平斜面床CNCターン 4
Y軸構成
オプションのY軸構成、BMT駆動タレット、高精度C軸構造、およびさまざまな駆動工具ホルダと組み合わせることで、一度の設置で複雑な表面加工を実現できます。
精密なCNCターンHTC30QCNCターニングセンターSMTCL水平斜面床CNCターン 5

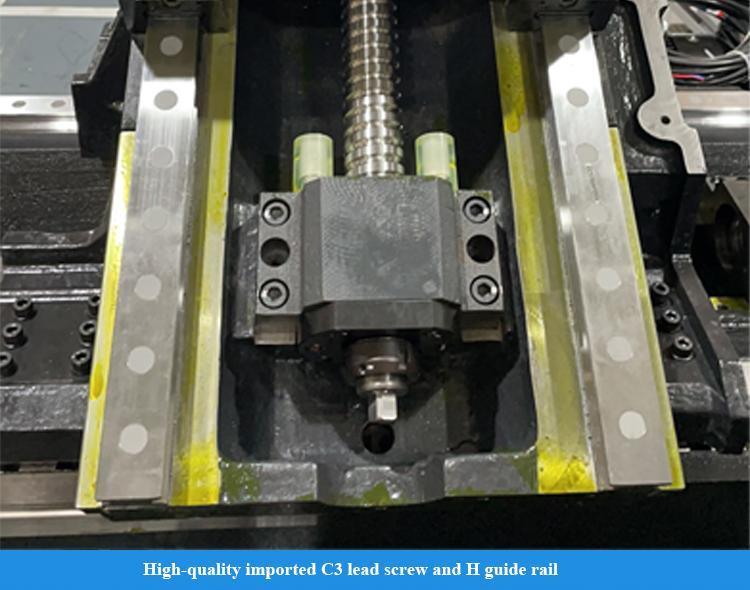

高精度ボールねじ
高品質の輸入C3グレードねじとHグレードガイドレールを使用し、サーボモーターで直接駆動して、優れた動作精度を実現します。
精密なCNCターンHTC30QCNCターニングセンターSMTCL水平斜面床CNCターン 6
反曲げサドル
ガイドレールのスパンを合理的に拡大し、モーションシステム構造を最適化し、ベッドサドルの本体をアーチ型に設計して、重要部品の全体的な剛性を確保します。
精密なCNCターンHTC30QCNCターニングセンターSMTCL水平斜面床CNCターン 7

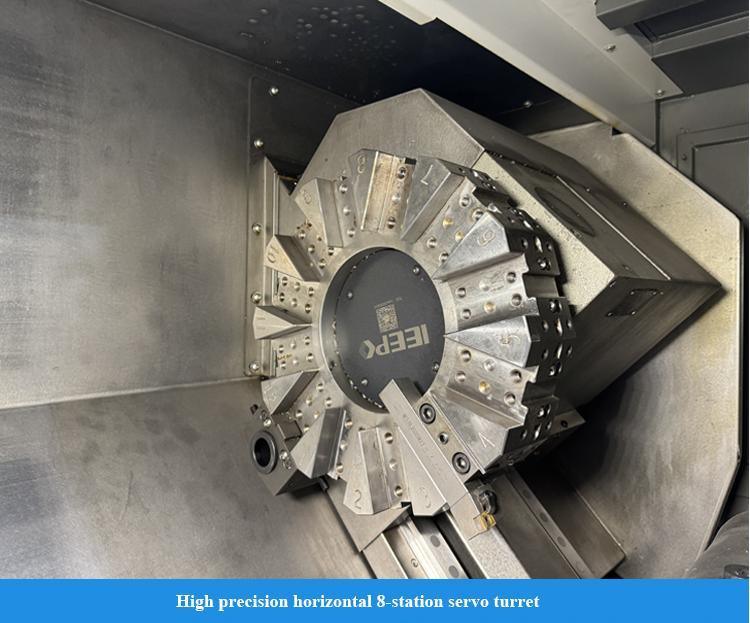

高効率サーボ駆動タレット
標準BMTインターフェース、高剛性接続。工具はDIN1809インターフェースで駆動され、信頼性の高い伝達と低い故障率を実現します。駆動モーターは側面に取り付けられ、構造がコンパクトです。高精度C軸とブレーキ装置を装備し、旋削、フライス加工、穴あけの効率的な統合加工を実現します。
精密なCNCターンHTC30QCNCターニングセンターSMTCL水平斜面床CNCターン 8
内部冷却工具ホルダ
オプションの内部冷却工具ホルダと工具中心からの水出口により、内穴加工中の効率的な切りくず除去を実現し、加工品質を確保します
精密なCNCターンHTC30QCNCターニングセンターSMTCL水平斜面床CNCターン 9
駆動工具フライス加工能力
ワーク材質：HT200
工具モデル：Ф20角肩
フライスカッター
冷却状態：水冷
駆動工具穴あけ能力
ワーク材質：HT200
工具モデル：Ф16ツイストドリル
冷却状態：水冷

製品パラメータ:
項目
単位
HTC 16H(Q)
HTC 30H(Q)
最大切削径
mm
Φ160
Φ300
最大切削長
mm
160
500
ベッド上の最大振れ径
mm
Φ420
Φ420
ベッドギャップ上の最大振れ径
mm
Φ160
Φ280
スピンドル
スピンドルノーズモデル
-
A2-5
A2-6
フロントベアリング内径
mm
90
100
スピンドルテーパーと穴サイズ

1:20;Φ62
1:20;Φ70
スピンドル穴径最大
mm
Φ56
Φ65
最大バー径
mm
Φ44
Φ50
標準チャック径
インチ
6"
8"
スピンドル速度範囲
r/min
6000
4500
スピンドル最大トルク
N.m
72(1500r/min)
180(576r/min)
定格スピンドルトルク
N.m
86(1500r/min)
110(769r/min)
主モーター出力連続/30分
kW
11/13.2
9/11
X/Z軸
X軸早送り速度
mm
30
30
Z軸早送り速度
mm
30
30
X軸移動量
mm
145
160
Z軸移動量
mm
205
560
心押台
心押台移動量
mm

30
心押台駆動方式


サドルドラッグ
心押台スリーブ移動量
mm

100
心押台スリーブ径
mm

Φ100
心押台テーパー穴テーパー


MT- 5
工具タレット
工具タレット形式

8ポジション水平サーボタレット
8ポジション水平サーボタレット
中心高さ
mm
63
80
工具ホルダ入れ替えの再配置精度
秒
±1.6
±1.6
近くの工具を選択できる場合
mm
はい
はい
その他
スピンドル中心と床の間の距離
mm
926
936
機械重量
kg
2600
3500
総電源容量
KVA
23
23
外形寸法(LxWxH)
mm
1830×1580×1650
2295×1680×1650
標準構成:
1、FANUC-0i-TF Plus (5) システム (H/Sシリーズ)
2、GSK988TAシステム (Qシリーズ)
3、スリーブ型スピンドル
4、中空チャックオイルシリンダー
5、8ポジションサーボ工具キャリッジ
オプション構成:
1、シーメンスシステム
2、工具設定ゲージ
3、12ポジションサーボ工具キャリッジ
4、ワーク測定
5、電動工具キャリッジ
6、オイルミストコレクター
7、リアチップ除去ユニット
8、工具損傷検出
9、空気圧ドア
当社のサービス:

高品質な機械をお届けします
1. すべての部品を検査する必要があります
2. 100以上の製造プロセス管理
3. 200以上の検査項目
4. 各機械のサンプル加工
5. 出荷前の72時間の試運転

当社を選ぶ理由:
◆ 最高の品質感覚、お客様のご要望を第一に考えます
◆ 30年以上の研究開発の歴史、1993年設立
◆ 研究開発能力を持つハイテクメーカー
◆ 安定した成熟した供給システム
◆ インスタントサービスを提供する若くて活発な営業とエンジニア（24時間オンライン）
◆ 人間工学に基づいた機構のアップグレードと容易なメンテナンス
◆ 当社の構造設計原則：容易なメンテナンスと設置、低コストのメンテナンス、生産への影響なし
私たちについて:
精密なCNCターンHTC30QCNCターニングセンターSMTCL水平斜面床CNCターン 10
ぜひお越しください！
Shanghai HD M&E Tech Co., Ltdは中国の上海にあります。CNC旋盤、立形マシニングセンタ、横形マシニングセンタ、ガントリマシニングセンタ、五軸マシニングセンタ、旋盤フライス盤センタ、その他様々なCNC機器を専門としています。200種類以上の工作機械を取り揃えています。製品の品質と技術は国際的な先進レベルに達しています。
当社の工場は、工作機械製造において80年以上の歴史があります。最初の旋盤、ボール盤、中ぐり盤はすべてここで生まれました。中国の工作機械業界のリーダーであり、中国最大の工作機械メーカーの一つです。工作機械製品は、自動車、航空、新エネルギー、建設機械、船舶、ポンプバルブ、ベアリング、3Cエレクトロニクス、金型などの業界をカバーしています。世界中のお客様に、最先端技術、高品質、優れたサービスを提供する工作機械を提供することをミッションとしています！
当社の工場:
精密なCNCターンHTC30QCNCターニングセンターSMTCL水平斜面床CNCターン 11
展示会:

精密なCNCターンHTC30QCNCターニングセンターSMTCL水平斜面床CNCターン 12

よくある質問:

Q1. あなたは貿易会社ですか、それとも製造会社ですか？

当社は製造会社です。
Q2. あなたの会社の主な製品は何ですか？
CNC旋盤、CNCフライス盤、立形マシニングセンタ、従来型旋盤、ボール盤、ラジアルボール盤など、あらゆる種類の機械を専門としています。
Q3. カスタマイズされた機械またはSPM（特殊目的機械）を提供できますか？
はい、効率を向上させるために、お客様にスマートCNCソリューションを提供しています。
Q4: 保証条件は何ですか？
機械の船荷証券日から12か月間、欠陥が認められた部品の交換品を提供します。
Q5. サービスは何ですか？
販売前：カスタマイズされたソリューション、計画、設計。1対1のサービス
アフターサービス：7日24時間オンラインサービス、設置のリモートガイダンス、顧客ソフトウェアシステムとの連携
Q6: なぜあなたの会社を選ぶのですか？
開発、設計、製造、組み立てから、工場間で行われる完全な生産チェーンまで、完全な生産プロセスがあなたの最も信頼できる保証です。
Q7: あなたの会社は技術者を当社に派遣し、海外の従業員を指導できますか？
この種のサービスを提供できます。機械が購入者の設置場所に到着したら、購入者のスケジュールに従って、機械および電気エンジニアを適時に派遣して設置することができます。これらはすべて契約に記載され、見積もることができます。販売者は、海外に行く前に、ビザと設置の準備について購入者と協力します。
Q8: 支払い条件は何ですか？
注文時のT/T 30%の頭金、出荷前の70%の残金。一覧払いの取消不能信用状
