高精度5軸ナイフグリンドル MG200 5軸ツールグリンドル
製品詳細
| ブランド: | HD | タイプ: | MG300 |
|---|---|---|---|
| 製品名: | 5軸CNCツール研削盤 | ||
| ハイライト |
CNC ツール 磨き機,高精度 CNC ツール 磨き機,5軸CNC工具研削盤 |
||
製品説明
製品の説明:

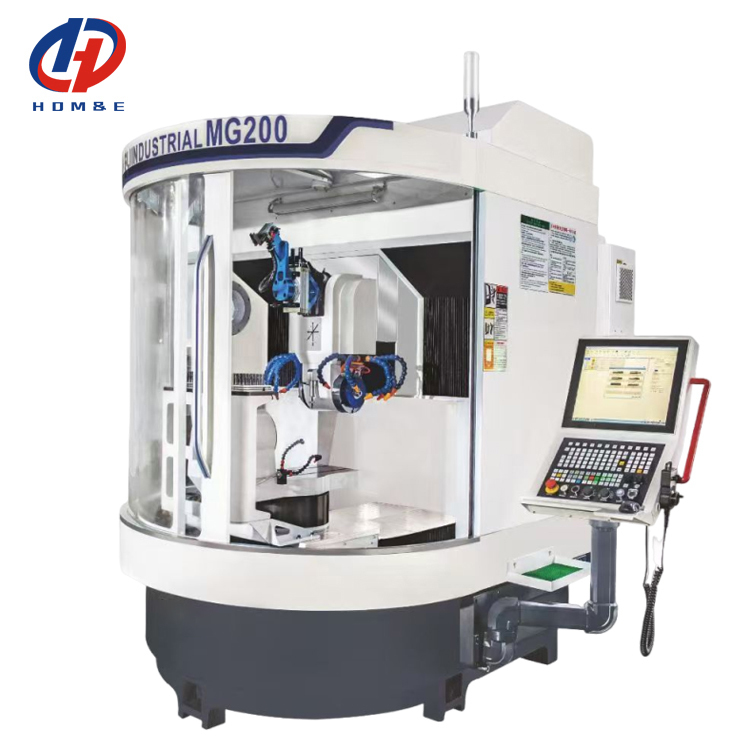

高精度5軸ナイフグラインダー MG200 5軸工具研削盤
この5軸工具研削盤は、高精度と強力な性能を特徴としています。高度なCNCシステムを搭載し、複雑な工具加工のための5軸リンケージを可能にします。安定したベッドと高精度な研削砥石スピンドルにより、フライスカッター、ドリル、さまざまな工具の製造および再研削に適しており、効率と精度を提供します。
1、高度なマンマシンダイアログCNCシステムを搭載でき、Gコードプログラミングと工具ソフトウェアの両方に対応しています。システムは安全で安定しており、使いやすく、電磁干渉に強いです。CNCとPC間のプログラム転送は、イーサネットインターフェースとUSB3.0を介して実現でき、最短の処理準備時間とワンクリック起動により、生産性を大幅に向上させることができます。
2、3Dシミュレーションソフトウェアを搭載し、工具加工に必要なパラメータをダイアログボックス形式で表示します。パラメータ入力後、工具シミュレーションは工具の3Dグラフィックと工作機械の研削ステップを表示できます（各研削ステップを異なる色で区別）。ソフトウェアの衝突防止機能を使用して、実際のプロセスでの衝突現象を回避します。対応するソフトウェアモジュールを選択すると、さまざまな工具を処理でき、プローブを介してワークと工具の自動サイクル測定と工具摩耗補正を実現し、工具の製造と修理、研磨を行うことができます。
3、ヘビーデューティ設計、高出力、ガントリー型クローズド構造、優れた剛性、高強度、優れた安定性。
4、オリジナル輸入スクリュー、ガイドレール、A、C軸はDDモーター高精度ターンテーブル用、DDモーターは隙間なく回転でき、R角度精度、高い感度、優れた安定性を確保し、工具研削精度と加工効率を向上させます。
5、X/Y軸はリニアモーターで、高精度グレーティングルーラーを備えており、コンポーネントの摩耗を大幅に削減し、より高い精度、より速い応答、より高い加工効率を実現します。

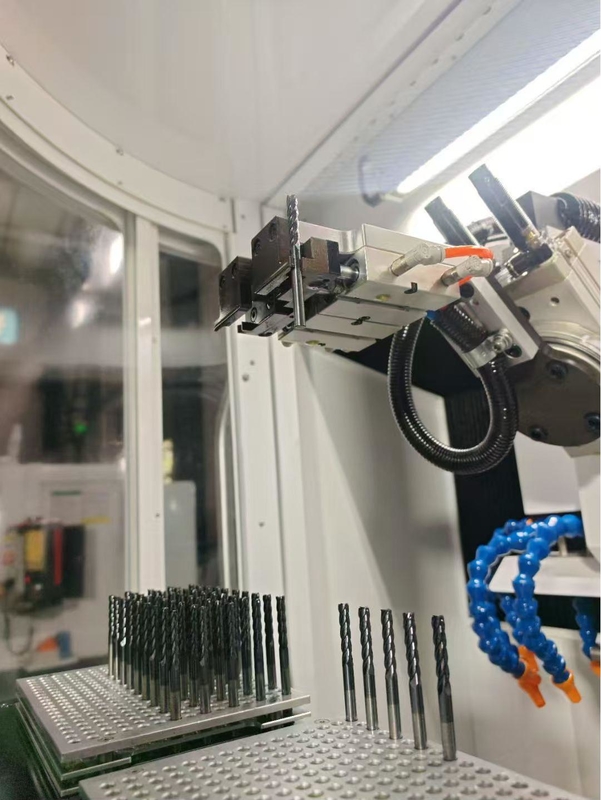

6、ユーザーのニーズに応じて、高精度6軸メカニカルアームまたは自作のビルトインローディングおよびアンローディングデバイスを選択して、自動ローディングおよびアンローディングを実現できます。無人運転により、自動給油と製品加工を同時に行うことができ、工具研削盤の生産効率を大幅に向上させます。

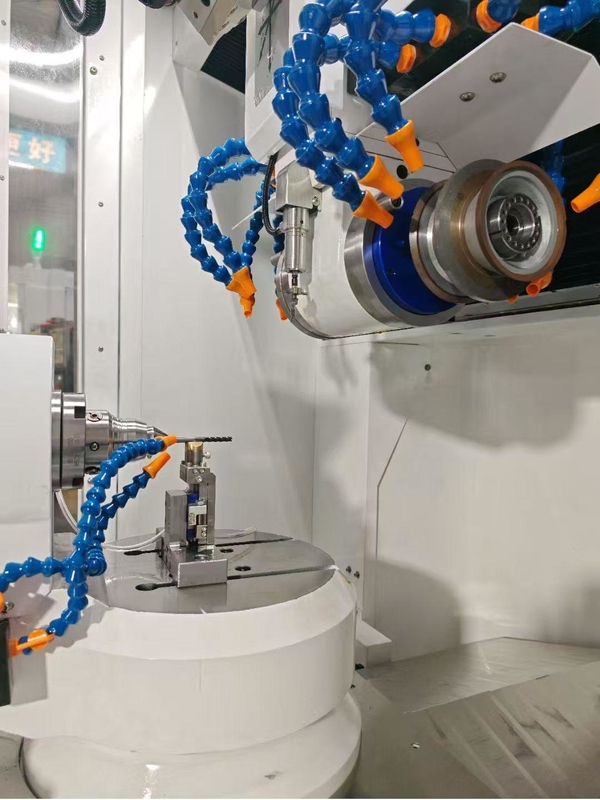

7、ダブルエクステンション電動スピンドル、大トルク、重研削力。ダブルエクステンションスピンドルには6〜8個の研削砥石を装備でき、非標準工具や研磨工具の加工に適しています。
8、長い工具製造用のセンターとシンプルなサポートを装備。

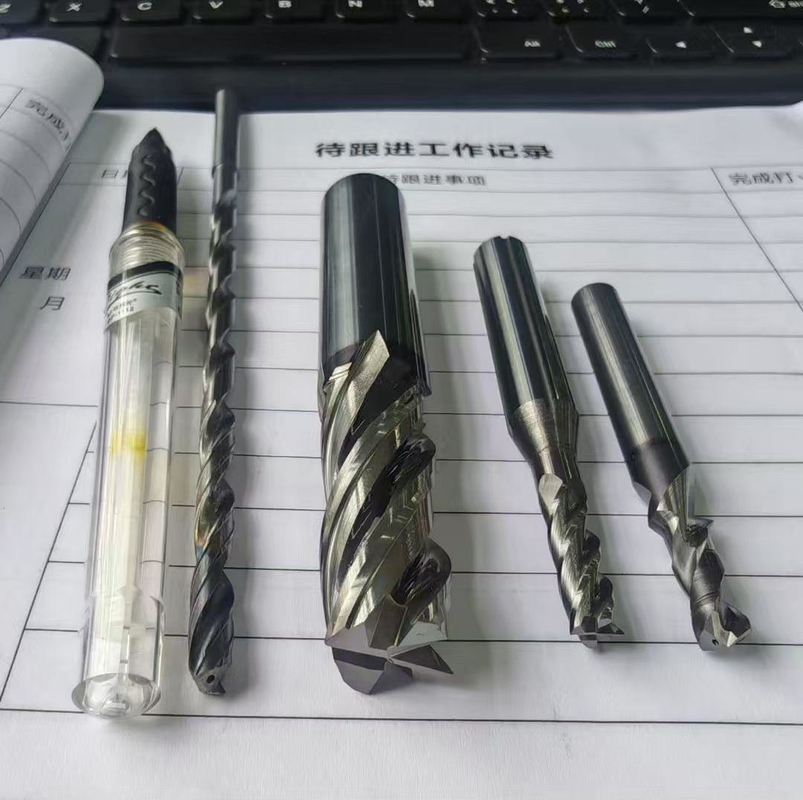

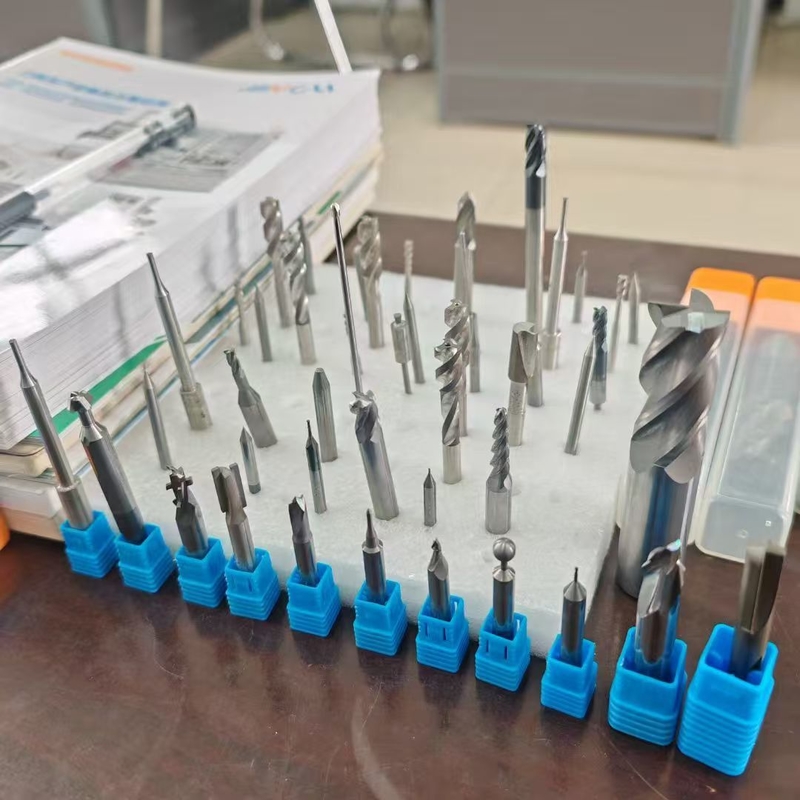

適用分野:1、加工材料：高速度鋼、超硬合金、ステンレス鋼など。
2、リーマタイプ：ストレート溝リーマ、テーパー溝リーマ、スパイラルリーマ、テーパースパイラルリーマ。
3、ドリルタイプ：ストレート溝ドリル、スパイラル溝ドリル、ストレート溝ステップドリル、スパイラル溝ステップドリル
4、フライスカッター：平頭ナイフ、テーパー平頭ナイフ、丸鼻ナイフ、テーパーノーズナイフ、ボールヘッドナイフ、テーパーボールヘッドナイフ。
5、さまざまな標準および非標準工具加工。製品部品における5軸リンケージ研削。
製品の詳細:
モデル
| 単位 | MG300 | MG200 | MG100 | X軸移動量 |
| mm | 2500*2500*2500 | 800 | 600 | Y軸移動量 |
| mm | 2500*2500*2500 | 400 | 350 | Z軸移動量 |
| mm | 2500*2500*2500 | 220 | 200 | 150 |
| 連続360° | C軸移動量 | C軸移動量 | C軸移動量 | |
| ° | ±180° | X/Y/Z軸の位置決め精度 | X/Y/Z軸の位置決め精度 | X/Y/Z軸の位置決め精度 |
| mm | 2500*2500*2500 | XYZ軸の繰り返し位置決め精度 | XYZ軸の繰り返し位置決め精度 | XYZ軸の繰り返し位置決め精度 |
| mm | 2500*2500*2500 | A/C軸の位置決め精度 | A/C軸の位置決め精度 | A/C軸の位置決め精度 |
| ±5Arc秒 | A/C軸の繰り返し位置決め精度 | A/C軸の繰り返し位置決め精度 | A/C軸の繰り返し位置決め精度 | |
| ±2Arc秒 | スピンドルの定格出力 | スピンドルの定格出力 | スピンドルの定格出力 | |
| kw | 24kw | 18kw | 10kw | スピンドル速度 |
| rpm | 0-6000 | 研削砥石ロッドのモデル | 研削砥石ロッドのモデル | 研削砥石ロッドのモデル |
| HSK50E | 取り付け可能な研削砥石の数 | 取り付け可能な研削砥石の数 | 取り付け可能な研削砥石の数 | |
| 個 | 6-8 | 最大研削砥石径 | 最大研削砥石径 | 最大研削砥石径 |
| mm | 2500*2500*2500 | 100 | 100 | 100 |
| BT50/W20/W25 | 最大研削長 | 最大研削長 | 最大研削長 | |
| mm | 2500*2500*2500 |
全長：300 刃長：160、 |
全長：200 刃長：70、 |
全長：100 最小ワークハンドル径 |
| mm | 2500*2500*2500 | 最大ワークハンドル径 | 最大ワークハンドル径 | 最大ワークハンドル径 |
| mm | 2500*2500*2500 | 20 | 12 | 最小ワーク切削径 |
| mm | 2500*2500*2500 | 0.5 | 0.5 | 最大ワーク径 |
| mm | 2500*2500*2500 | 150 | 100 | 作動空気圧 |
| Mpa | 0.6~0.8 | クーラント流量 | クーラント流量 | クーラント流量 |
| L/min | 85 | 設備の総電力 | 設備の総電力 | 設備の総電力 |
| 35KW（三相AC380V） | 25KW（三相AC380V） | 20KW（三相AC380V） | 長さ*幅*高さ | |
| mm | 2500*2500*2500 | 2200*2500*2200 | 2100*2200*2400 | 設備の総重量 |
| T | 6 | 5 | 4 | 当社のサービス: |
1. すべての部品を検査する必要があります
2. 100以上の製造プロセス管理
3. 200以上の検査項目
4. 各機械のサンプル加工
5. 出荷前の72時間の試運転
当社を選ぶ理由:
◆ 研究開発能力を持つハイテクメーカー
◆ 安定した成熟した供給システム
◆ インスタントサービスを提供する若くて活発な営業とエンジニア（24時間オンライン）
◆ 人間工学に基づいた機構のアップグレードと容易なメンテナンス
◆ 当社の構造設計原則：容易なメンテナンスと設置、低コストのメンテナンス、生産への影響なし
私たちについて:
Q1. あなたは貿易会社ですか、それとも製造会社ですか？
当社は製造会社です。
販売前：カスタマイズされたソリューション、計画、設計; 一対一のサービス
Q6: なぜあなたの会社を選ぶのですか？
製品は、開発、設計、製造、組み立てから、工場間で行われる完全な生産チェーンであり、最も信頼できる保証です。
