高精度 CNC 5 軸 ツール 磨き機 MG80 5 軸 ツール 磨き機
製品詳細
| ブランド: | HD | タイプ: | MG80 |
|---|---|---|---|
| 製品名: | 5軸CNCツール研削盤 | ||
| ハイライト |
CNC 5 軸 ツール 磨き機,五軸の工具磨き機,重い5軸型工具磨き機 |
||
製品説明
製品説明:

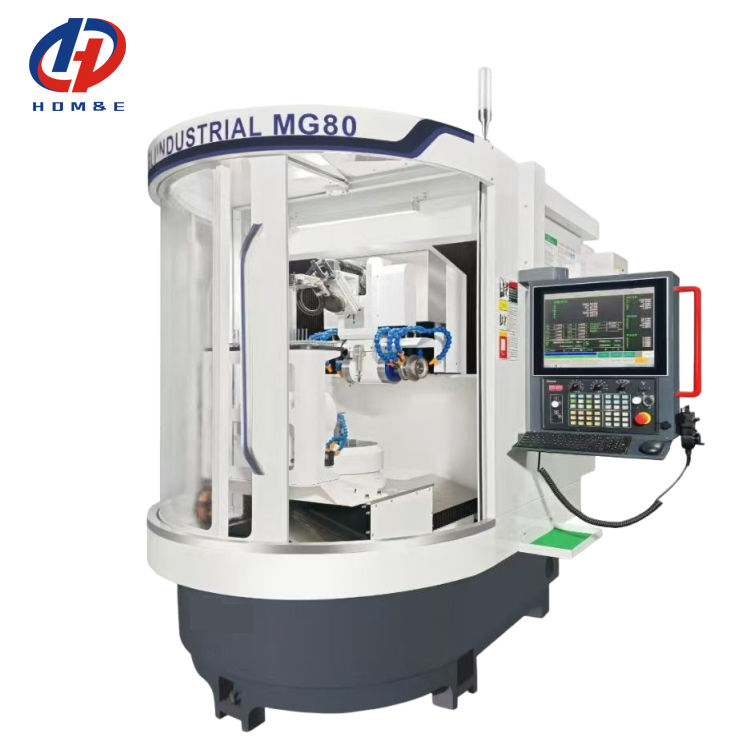

高精度 CNC 5 軸 ツール 磨き機 MG80 5 軸 ツール 磨き機
この 5 軸 の ツールの 磨き 機 は 高精度 で 強力 な 性能 を 備える.先進 的 な CNC システム に 装備 さ れ て いる の で,複雑な ツールの 加工 に 5 軸 の 接続 を 可能 に する.安定した床と高精度磨き車スピンドル生産やフレーズ切断機,ドリル,様々なツールを再磨するのに適しており,効率性と精度を提供します.
1高度な人間機械対話のCNCシステム,Gコードプログラミング,ツールソフトウェアを装備できます. システムは安全で安定し,電気磁気干渉に耐えます.CNC と PC の間のプログラム送信は,Ethernet インターフェースと USB3 を通して実現できます..0生産性を大幅に向上させるため,最短の処理準備時間と1クリックで起動します.
23Dシミュレーションソフトウェアを搭載し,ツール処理に必要なパラメータをダイアログボックスで表示します.パラメータ入力後,機械のシミュレーションでは,機械の3Dグラフィックと,機械の磨きステップが表示されます..(各研磨ステップを異なる色で区別する) ソフトウェアの衝突防止機能を使用して実際のプロセスで衝突現象を回避します.対応するソフトウェアモジュールを選択する試料を通して,作業部品の自動サイクル測定と,道具の磨き補償を実現し,道具を生産し,修理し,磨くことができます.
3重い設計,高性能,ゲンター型閉ざされた構造,良い硬さ,高強度,良好な安定性.

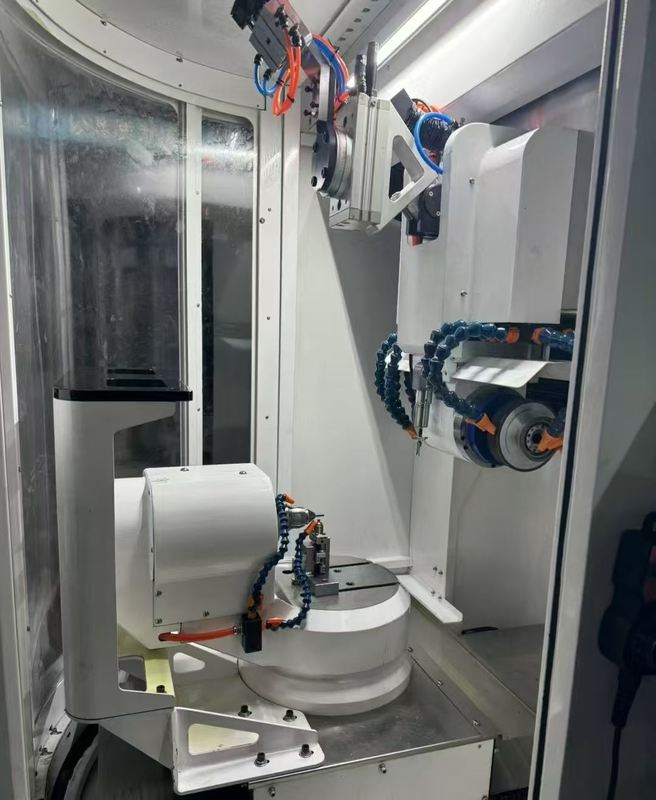

4原産輸入螺栓,ガイドレール,DDモーターのためのA,C軸 高精度ターンテーブル,DDモーターは,Rを保証するために,ギャップなしの回転を達成することができます 角度精度,強い感度,良い安定性ツール磨き精度と加工効率を向上させる.
5X/Y軸は線形モーターで,高精度のグリッドリーナーで,部品の磨きを大幅に削減し,より高精度,より速い応答,より高い処理効率を持っています.

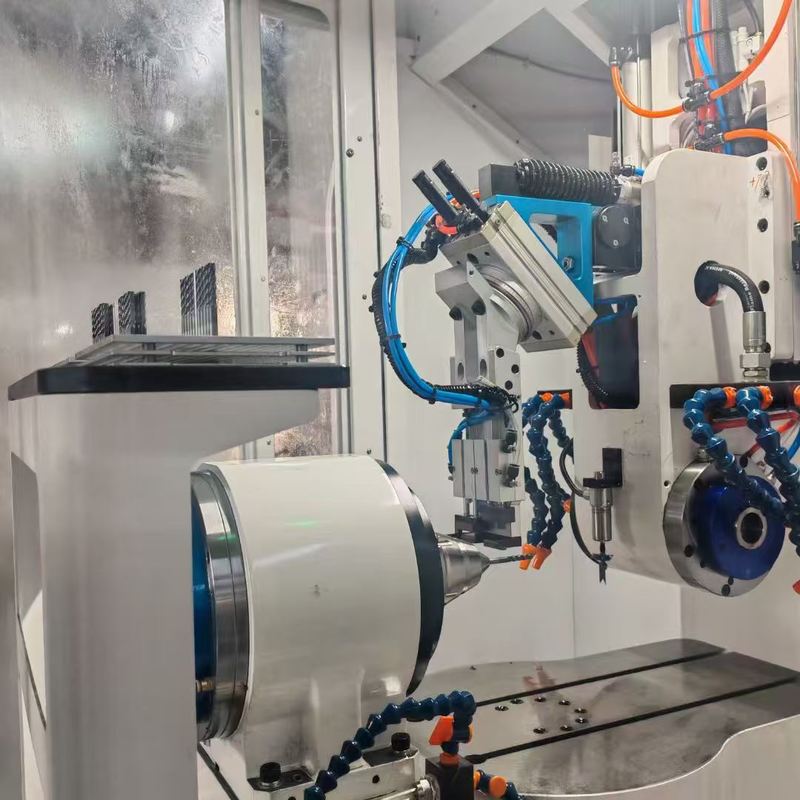

6ユーザーニーズに応じて,精密な6軸機械腕または自作の積載・卸載装置が選択され,自動積載・卸載を実現できます.自動燃料補給と製品処理は,無人操作によって同時に実行できます.機械の生産効率を大幅に向上させる.
72倍延長電動スフィンダ,大きなトルク,重い磨き力.標準化されていない道具や磨き道具の加工に適した.
8長いツール生産のための中心とシンプルなサポートを備えています

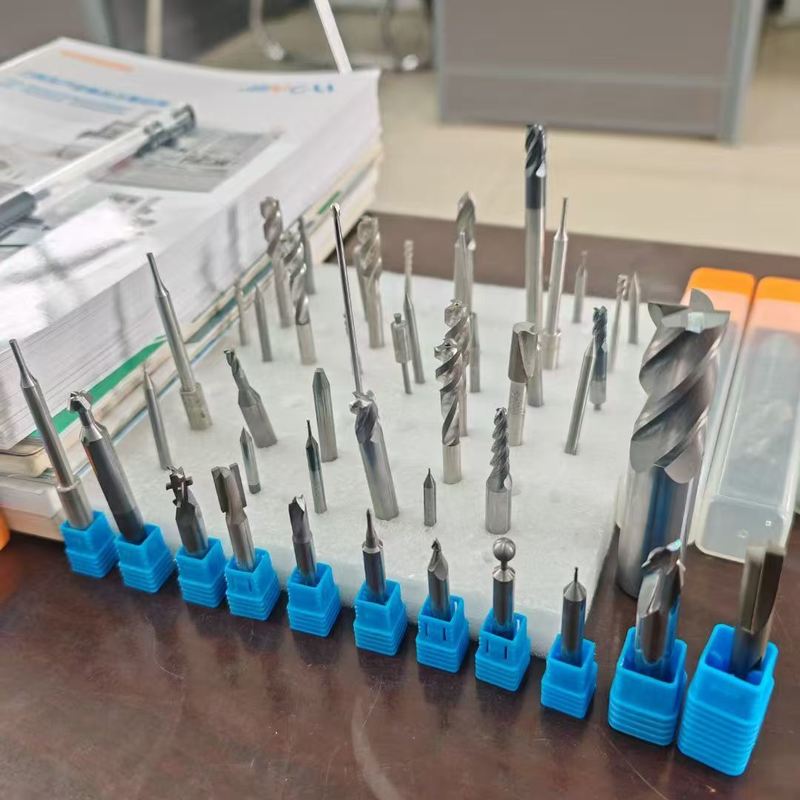

適用分野:
1加工材料: 高速鋼,カービッド,ステンレス鋼など
2"リバータイプ:直角リバー,角線直角リバー,螺旋リバー,角線螺旋リバー.
3ドリルの種類:直線ドリル,螺旋ドリル,直線ドリル,螺旋ドリル
4磨き刀:フラットヘッドナイフ,コーナーフラットヘッドナイフ,丸鼻編み,タバーノースナイフ,ボールヘッドナイフ,コーナーボールヘッドナイフ
5製品部品の5軸連結磨き
製品パラメータ:
| モデル | ユニット | MG300 | MG200 | MG100 | MG80 |
| X軸移動 | mm | 950 | 800 | 600 | 500 |
| Y軸の移動 | mm | 520 | 400 | 350 | 300 |
| Z軸移動 | mm | 250 | 220 | 200 | 200 |
| 軸Aのストローク | 連続360° | 連続360° | 連続360° | 連続360° | |
| C軸移動 | ° | ±180° | ±180° | ±180° | ±180° |
| X/Y/Z軸の位置位置の精度 | mm | 0.005 | 0.005 | 0.005 | 0.005 |
| XYZ 軸の位置位置を繰り返す精度 | mm | 0.003 | 0.003 | 0.003 | 0.003 |
| A/C 軸の位置付け精度 | ±5Arc秒 | ±5Arc秒 | ±5Arc秒 | ±5Arc秒 | |
| A/C 軸の位置位置を繰り返す精度 | ±2Arc秒 | ±2Arc秒 | ±2Arc秒 | ±2Arc秒 | |
| スピンドルの名乗電量 | kw | 24kw | 18kw | 10kw | 7.5kw |
| スピンドル速度 | rpm | 0-6000 | 0-6000 | 0-6000 | 0-5000 |
| 研ぎ輪の棒のモデル | HSK50E | HSK50E | HSK50E | HSK50E | |
| 設置可能な磨き輪の数 | pcs | 6 から 8 | 6 から 8 | 6 から 8 | 6 から 8 |
| 研ぎ輪の最大直径 | mm | 150 | 150 | 150 | 150 |
| 作業部品のツールホルダーのトーパー | BT2 医療機関 | BT2 医療機関 | BT2 医療機関 | W25/20 | |
| 最大磨き長さ | mm |
刃の長さ260, 合計長さ:300 |
刃の長さ160, 合計長さ:200 |
刃の長さ70, 合計長さ:100 |
刃の長さ45, 合計長さ:80 |
| 作業部品のハンドルの最小直径 | mm | 3 | 3 | 3 | 3 |
| 作業部品の最大柄直径 | mm | 32 | 20 | 12 | 8 |
| 切断刃の最小直径 | mm | 1 | 1 | 0.5 | 0.5 |
| 作業部品の最大直径 | mm | 200 | 150 | 100 | 100 |
| 作業空気圧 | MPa | 0.6~08 | 0.6~08 | 0.6~08 | 0.6~08 |
| 冷却液流量 | L/分 | 85 | 85 | 85 | 85 |
| 設備の総電源 | 35KW (三相 AC380V) | 25KW (三相 AC380V) | 20KW (三相 AC380V) | 15KW (三相 AC380V) | |
| 長さ * 幅 * 高さ | mm | 2500*2500*2500 | 2200*2500*2200 | 2100*2200*2400 | 2000*1900*2180 |
| 設備の総重量 | T | 6 | 5 | 4 | 3.5 |
高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
2生産プロセス制御100以上
3検査対象は200件以上
4各機械のサンプル処理
5. 配送前72時間の試行走
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない
