質 15m ターン 重用手動ターン CW61140 最大負荷容量 20T メタル大型床ターン 工場
<
質 15m ターン 重用手動ターン CW61140 最大負荷容量 20T メタル大型床ターン 工場
質 15m ターン 重用手動ターン CW61140 最大負荷容量 20T メタル大型床ターン 工場
>

15m ターン 重用手動ターン CW61140 最大負荷容量 20T メタル大型床ターン

ブランド名: HD
モデル番号: CW61125
原産地: 中国
認定: CE ISO
最低注文数量: 1セット
価格: 交渉可能
供給能力: 月額50セット
タグ

CDE-Aの慣習的な旋盤機械

横の慣習的な旋盤機械

手動金属の回転旋盤機械

製品詳細

ブランド: HD タイプ: CW61140
製品名: 重い手動回転機 ベッド上の最大振幅: 1400mm
車両の上での最大振幅: 1050mm ベッドの幅: 970mm
作業部品の最大長さ: 1000mm-15000mm 紡錘の腔線径・山径: ф130mm
ハイライト

15m トート ハイデュージ マニュアル トート

,

重用手動 lathes

,

メタル製の大きな床回路

製品説明

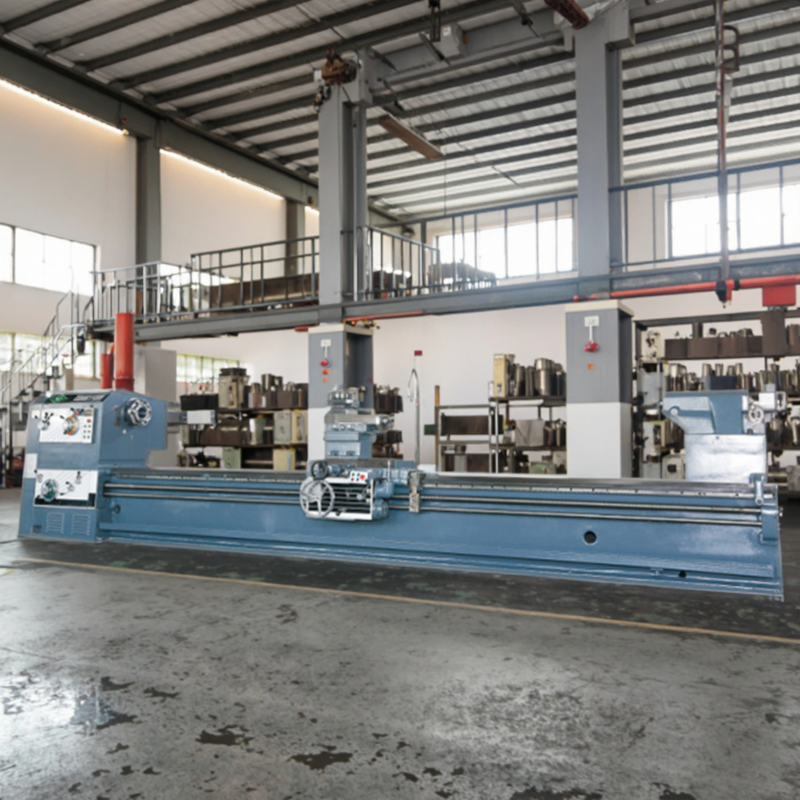

15m ターン 重用手動ターン CW61140 最大負荷容量 20T メタル大型床ターン 0

製品の説明：

15m旋盤ヘビーデューティーマニュアル旋盤CW61140 最大積載量20T金属大型フロア旋盤
1.25メートルの超回転直径と最大10トンの耐荷重能力を備え、鉱山シャフト、船舶クランクシャフト、風力発電フランジなどの特大ワークピース用に特別に設計されています！ 一体型鋳鉄ベッド+RC52焼入れガイドレール、防振性と耐摩耗性、耐用年数が30％向上。 メートル法/インチ法/モジュール/直径ピッチねじの全機能旋削をサポート、油圧ブレーキ+無段階変速を統合、効率的かつ安全な操作。 オプションの拡張ベッドは15メートルまで拡張でき、単一の機械でエネルギーおよび航空分野における超長尺ワークピースの加工問題を解決できます！

製品の詳細：

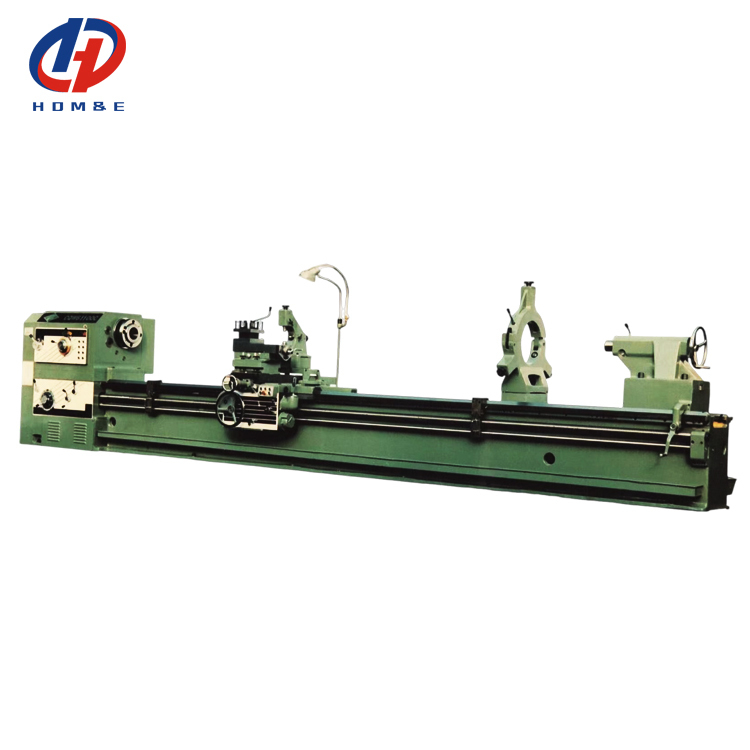

15m ターン 重用手動ターン CW61140 最大負荷容量 20T メタル大型床ターン 1

15m ターン 重用手動ターン CW61140 最大負荷容量 20T メタル大型床ターン 215m ターン 重用手動ターン CW61140 最大負荷容量 20T メタル大型床ターン 3

15m ターン 重用手動ターン CW61140 最大負荷容量 20T メタル大型床ターン 415m ターン 重用手動ターン CW61140 最大負荷容量 20T メタル大型床ターン 5

15m ターン 重用手動ターン CW61140 最大負荷容量 20T メタル大型床ターン 615m ターン 重用手動ターン CW61140 最大負荷容量 20T メタル大型床ターン 7

15m ターン 重用手動ターン CW61140 最大負荷容量 20T メタル大型床ターン 815m ターン 重用手動ターン CW61140 最大負荷容量 20T メタル大型床ターン 9

製品パラメータ：

プロジェクト
主なパラメータ
単位
CW61140
CW61160



プラスワークファン周辺
ベッド上の最大旋回直径
mm
1400
1600
キャリッジ上の最大旋回直径
mm
1050
1250
ワークピースの最大長
mm
1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/15000
1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/15000
最大切削長
mm
850/1350/1850/2850/3850/4850/5850/6850/7850/9850/11850/14850
850/1350/1850/2850/3850/4850/5850/6850/7850/9850/11850/14850
2つのトップ最大重量ベアリング能力
kg
10000(20000)
10000(20000)




スピンドル
スピンドルボア
mm
130
130
スピンドルのテーパー穴
mm
1:20(140 メトリック)
1:20(140 メトリック)
スピンドルのメインホール
ISO
A2-15
A2-15
スピンドルのフロントベアリング位置の直径
mm
220
220
スピンドル回転と回転速度のタイプ数
r/min
21種類
3.15-315
21種類
3.15-315
スピンドル反転と回転速度の数
r/min
21種類
5-400
21種類
5-400
主モーターの出力
kw
22(30)
22(30)
手動チャック直径
mm
1000
1000


ベッド構造
ベッドの幅
mm
970
970
ベッド構造
mm
全フロアベッドフレーム
全フロアベッドフレーム
横送り
mm
730
730
縦送り
mm
1000-15000
1000-15000
高速水平/垂直移動
m/min
4/8
4/8







ファンアラウンドに入る
長手方向送り64種類
mm/(in/r)
0.1~12
0.1~12
横送り64種類
mm/(in/r)
0.05~6
0.05~6
上部ツールレストの64の送り速度
mm/(in/r)
0.025-3
0.025-3
メートルねじ56種類
mm
1~120
1~240
ウィットワースねじ56種類
tpi
30-1/4
30-1/4
モジュールねじ53種類
mm
0.5~60
0.5~60
ダイアメトリックねじ24種類
D.P.
60-0.5
60-0.5
上部ツールホルダーの送り速度と長手方向送り速度の比率
mm
1/4
1/4
工作機械のねじピッチ
mm
12
12
高速モーター出力
kw
1.5
1.5


テールシート
心押台スリーブの直径
mm
200(260)
160(220)
心押台ソケットの移動
mm
300
300
心押台スリーブテーパー穴
mm
モールス20
モールス20
トップソケットテーパー（メートル法）
メートル法
番号6
番号6






ツールキャリア
ナイフホルダーの形式
タイプ
垂直4ポジション
垂直4ポジション
切削工具の断面寸法
タイプ
45×45
45×45
ナイフホルダーの回転角度

±90°
±90°
下部ナイフホルダーの最大横移動
mm
500
500
上部ナイフホルダーの最大横移動
mm
300
300
ツールホルダーの高速垂直/水平移動速度
mm
3740/1870
3740/1870
小型ナイフホルダーの高速移動速度
mm/min
935
935
冷却ポンプモーター出力
mm/min
0.125
0.125



検査項目
加工精度
kw
IT6/IT7
IT6/IT7
加工真円度
レベル
0.008
0.008
加工ワークの真直度
mm
0.03/300
0.03/300
加工ワークの平面度
mm
0.033/500
0.033/500
粗さ
mm
Ra1.6
Ra1.6
スピンドル端面
mm
0.008
0.008
工作機械の標準付属品：スピンドルとテールフレームのトップスリーブ：Φ1000四爪チャック：調整パッドアイアン; アンカーボルト; 水槽を冷却します。
注：3000mm以上3000mm以上、50〜600mmセンターフレーム付き;Φ50〜250mmツールホルダー

オプションのアクセサリ：Φ1250四爪チャック：Φ250〜800mmセンターフレーム

当社のサービス：

高品質な機械をお届けします
1. すべての部品を検査する必要があります
2. 100以上の製造プロセス管理
3. 200以上の検査項目
4. 各機械のサンプル処理
5. 出荷前の72時間の試運転

当社を選ぶ理由：
◎ 最高の品質感覚、お客様のご要望を第一に考えます
◎ 30年以上の研究開発の歴史、1993年設立
◎ 研究開発能力を備えたハイテクメーカー
◎ 安定した成熟した供給システム
◎ インスタントサービスを提供する若くて活発な営業とエンジニア（24時間オンライン）
◎ 人間工学に基づいた機構のアップグレードとメンテナンスの容易さ
◎ 当社の構造設計原則：メンテナンスと設置が容易、低コストのメンテナンス、生産に影響を与えない
私たちについて：
15m ターン 重用手動ターン CW61140 最大負荷容量 20T メタル大型床ターン 10
ぜひお越しください！
上海HD M&E Tech Co.、Ltdは中国の上海にあります。 CNC旋盤、立形マシニングセンタ、横形マシニングセンタ、ガントリマシニングセンタ、5軸マシニングセンタ、旋盤フライス盤センタ、その他さまざまなCNC機器を専門としています。 200種類以上の工作機械があります。 製品の品質と技術は、国際的な先進レベルに達しています。
当社の工場は、工作機械製造の80年以上の歴史があります。 最初の旋盤、ボール盤、中ぐり盤はすべてここで生まれました。 中国の工作機械業界のリーダーであり、中国最大の工作機械メーカーの1つです。 工作機械製品は、自動車、航空、新エネルギー、建設機械、船舶、ポンプバルブ、ベアリング、3Cエレクトロニクス、金型などの業界をカバーしています。 当社は、世界中のお客様に、最先端技術、高品質、優れたサービスを備えた工作機械を提供することをミッションとしています！
私たちの工場：
15m ターン 重用手動ターン CW61140 最大負荷容量 20T メタル大型床ターン 11

よくある質問：

Q1。 あなたは貿易会社ですか、それとも製造会社ですか？

私たちは製造会社です。
Q2。 あなたの会社の主な製品は何ですか？
CNC旋盤、CNCフライス盤、立形マシニングセンタ、従来型旋盤、ボール盤、ラジアルボール盤など、あらゆる種類の機械を専門としています。
Q3。 カスタマイズされた機械またはSPM（特殊目的機械）を提供できますか？
はい、効率を向上させるために、お客様にスマートCNCソリューションを提供しています。
Q4：保証条件は何ですか？
機械の船荷証券日から12か月間、欠陥が認められた部品の交換品を提供します。
Q5。 サービスとは何ですか？
販売前：カスタマイズされたソリューション、計画、設計; 一対一のサービス
アフターサービス：7日24時間オンラインサービス、設置のリモートガイダンス、顧客ソフトウェアシステムとのドッキング
Q6：なぜあなたの会社を選ぶのですか？
開発、設計、製造、組み立てから、プラント間で行われる完全な生産チェーンを備えた完全な生産プロセスからの製品は、お客様にとって最も信頼できる保証です。
Q7：あなたの会社は技術者を当社に派遣し、海外の従業員を指導できますか？
この種のサービスを提供できます。 機械が購入者の設置場所に到着したら、購入者のスケジュールに従って、機械および電気エンジニアを適時に派遣して設置することができます。 これらはすべて、契約に記載して見積もることができます。 販売者は、海外に行く前に、ビザと設置の準備を処理するために購入者と協力します。
Q8：支払い条件は何ですか？
注文時のT / T 30％の初期支払い、出荷前の70％の残高支払い。 一覧払いの取消不能信用状
