Name: TPX6113 自動横型 CNC 中ぐりフライス盤 横型中ぐり盤
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: TPX6113
Availability: InStock

家 > 製品 > 横軸の掘削とフライリングマシン >

TPX6113 自動横型 CNC 中ぐりフライス盤横型中ぐり盤

横型中ぐり盤

退屈なフレーシングマシン

掘削機械

起源の場所:

中国

ブランド名:

SMTCL

証明:

ISO CE

モデル番号:

TPX6113

連絡ください

引金を求めてください

製品詳細

名前:

横軸の掘削とフライリングマシン

モドル:

TPX6113

ワークテーブルサイズ:

1600×1400

作業台の負荷:

8000kg

スピンドル直径:

130mm

スピンドル最大トルク:

3136 N.m

主なモーターパワー:

7.5kw

スピンドル速さ ((r/min):

4〜800r/min

表面仕上げ頭部の直径:

750mm

X/Y/Z軸最大移動:

1600/1400/2000mm

支払いと送料の条件

最小注文数量

1セット

価格

交渉可能

パッケージの詳細

長距離海上貨物に適した標準の木製パッケージ

受渡し時間

30〜45日

供給の能力

20セット/セット/月

TPX6113 自動横型 CNC 中ぐりフライス盤横型中ぐり盤

最高の価格を入手する

ビデオ

SMTCL 重型 PBC110 シエメンズシステム CNC 床型水平5軸フレーシング掘削機

最高の価格を入手する

ビデオ

SMTCL PBC130s CNC重型フレーシングマシン 2つの線形ガイドレールと1つのハードガイドレール

最高の価格を入手する

ビデオ

SMTCL重用5軸フレーシング掘削機 PBC 110fシエメンズシステム CNC掘削とフレーシングマシン

最高の価格を入手する

連絡ください

+8613916455787

sales@huidijd.com

86-021-61195255

今連絡してください

製品説明

TPX6113 自動横型 CNC 中ぐりフライス盤横型中ぐり盤 0

製品の説明

TPX6113 自動水平 CNC 中ぐりフライス盤水平中ぐり盤

PLC 水平中ぐりフライス盤 TPX6113 ヘビーデューティー水平フライス盤デジタル表示付き

TPX シリーズ水平フライス盤および中ぐり盤は、従来の設計に基づいており、荒加工および仕上げ中ぐりに適しており、大型で箱型のコンポーネントのフライス加工が可能です。内穴中ぐり、円筒旋削、およびフェーシングプレートのラジアル送りによる溝加工に優れています。4x90 光学位置決め装置により、大型部品の旋削時の加工精度が向上します。精密デジタル読み取り測定システムにより、座標と線形の精度が保証されます。

製品の特徴

高品質スピンドル

三層構造により高い回転精度が確保され、三点支持により高い剛性と精度が実現されています。

ユーザーフレンドリーなレイアウト

吊り下げ式操作パネルにより、柔軟で便利な集中操作が可能です。油圧プリセレクションにより、速度と送り速度を制御します。

正確で安定した光学照準

ワークテーブルの 4×90 光学位置決め装置により、高い位置決め精度と高精度なターンオーバーが保証されます。

電気油圧インターロック

すべての可動コンポーネントは電気油圧インターロックを備えています。他のコンポーネントが自動的にクランプされている間、1 つのコンポーネントのみが移動します。


ワークサンプル:フランジ型コンポーネント

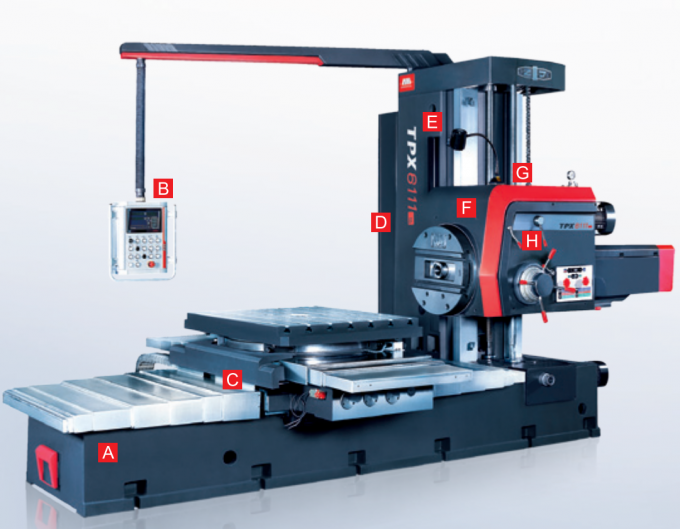

製品の詳細

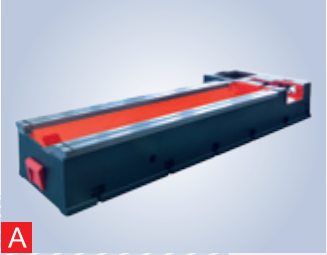

ベッド当社の高品質鋳物は、研磨および硬化されたガイドウェイを備えています。鋳物は内部で補強されており、剛性と安定性を最大限に高めています。

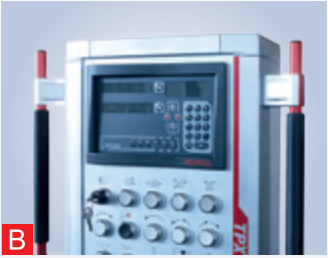

コントロールパネル吊り下げ式またはスイングアーム式で利用可能で、コントロールパネルは使いやすく、オペレーターの疲労を軽減します。

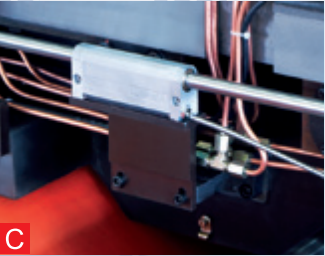

内部設計取り付けが簡単で、安定しており、正確で、完全に密閉された構造により、油、クーラント、および切りくずの侵入を防ぎます。

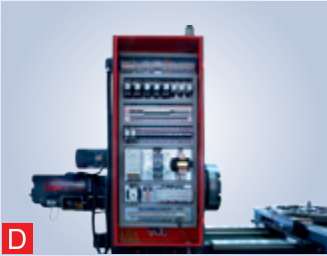

制御システムPLC

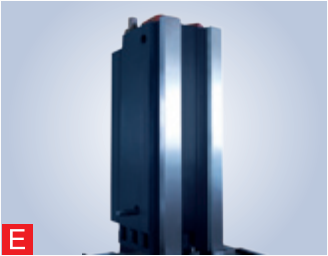

コラム高品質の鋳物で作られ、研磨および硬化されたガイドウェイを備え、最適化された構造設計により、組み立てを容易にサポートします。

保護エンクロージャ高品質の鋼板を溶接して、優れた保護カバーを形成します。

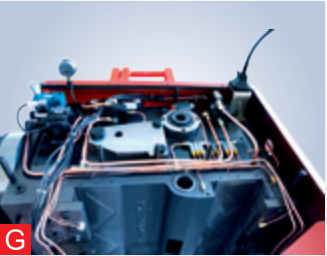

油圧システムリリーフバルブを介して圧力を調整します。ロータリーバルブを介して可変速度を実現します。

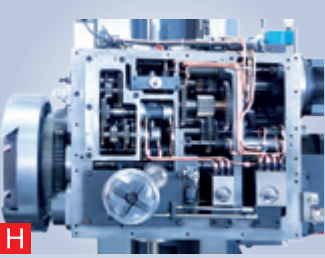

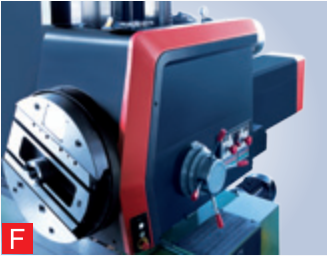

主軸台主速度は主軸台自体のスイッチを介して制御され、さまざまな回転速度が可能です。

製品パラメータ

項目		単位	TPX6113	TPX6113/2
スピンドル	直径	mm	φ130	φ130
	テーパー		メートル法 80(ISO7:24No50)	メートル法 80(ISO7:24No50)
	最大トルク	N.m	3136	3136
	最大軸方向推力	N	31360	31360
	速度設定		24	24
	速度範囲	r/min	4-800	4-800
	主モーター出力	kw	15	15
フェーシングプレート	最大トルク	N.m	4900	4900
	直径	mm	φ750	φ750
	速度範囲	r/min	2.5-125	2.5-125
	速度設定		18	18
ワークテーブル	寸法	mm	1600×1400	1600×1400
	最大負荷	kg	8000	10000
	T スロットサイズ	mm	28	28
	T スロット数		9	11
加工範囲	X 軸最大移動量	mm	1600	2000
	Y 軸最大移動量	mm	1400	1800
	Z 軸最大移動量	mm	2000	2000
	W 軸最大移動量 (スピンドル)	mm	900	900
	U 軸最大移動量 (フェーシングプレートスライド)	mm	250	250
	B 軸回転角度	°	360	360
	スピンドル中心線とワークテーブル間の最小距離	mm	0	0
送り	早送り	mm/min	X/Y/Z/W:2500	X/Y/Z/W:2500
送り	各スピンドル回転あたりの軸の送り範囲	mm/rev	0.05-8/0.01-2(X/Y/Z/W)	0.05-8/0.01-2(X/Y/Z/W)
精度	線形測定読み取り精度 (X/Y/Z 軸)	mm	0.005	0.005
精度	線形測定読み取り精度 (B 軸)	°	0.001	0.001
一般仕様	寸法 (L×W×H)	mm	6995x3647x3442	7030x4665x3800
一般仕様	機械重量	kg	24000	28000

当社のサービス

高品質な機械をお届けします
1. すべての部品を検査する必要があります
2. 100 以上の製造プロセス管理
3. 200 以上の検査項目
4. 各機械のサンプル加工
5. 出荷前の 72 時間の試運転

当社を選ぶ理由

◆ 最高の品質感覚、お客様のご要望を第一に考えます
◆ 30 年以上の研究開発の歴史、1993 年に設立
◆ 研究開発能力を備えたハイテクメーカー
◆ 安定した成熟した供給システム
◆ インスタントサービスを提供する若くて活発な営業担当者とエンジニア (24 時間オンライン)
◆ 人間工学に基づいた機構のアップグレードと容易なメンテナンス
◆ 当社の構造設計原則: 容易なメンテナンスと設置、低コストのメンテナンス、生産への影響なし

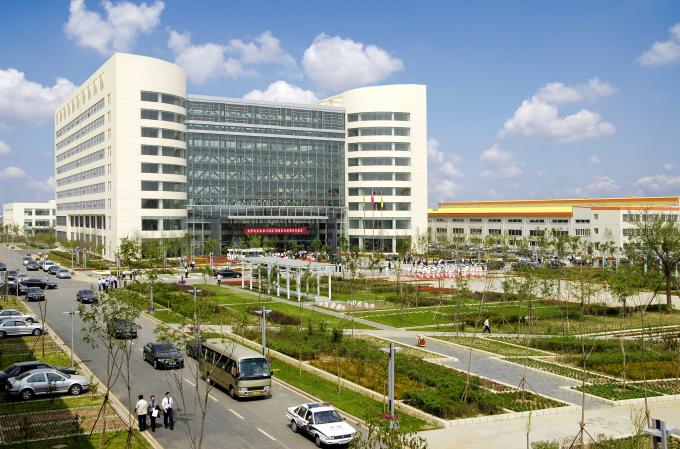

私たちについて

ぜひお越しください！

上海 HD M&E Tech Co., Ltd は中国の上海にあります。当社は、CNC 旋盤、立形マシニングセンタ、横形マシニングセンタ、ガントリマシニングセンタ、五軸マシニングセンタ、旋盤フライス盤センタ、およびその他のさまざまな CNC 機器を専門としています。200 種類以上の工作機械を取り揃えています。製品の品質と技術は、国際的な先進レベルに達しています。

当社の工場は、工作機械製造の 80 年以上の歴史があります。最初の旋盤、ボール盤、中ぐり盤はすべてここで生まれました。中国の工作機械業界のリーダーであり、中国最大の工作機械メーカーの 1 つです。工作機械製品は、自動車、航空、新エネルギー、建設機械、船舶、ポンプバルブ、ベアリング、3C 電子機器、金型、その他の産業をカバーしています。当社は、世界中のお客様に、最先端技術、高品質、優れたサービスを備えた工作機械を提供することをミッションとしています！

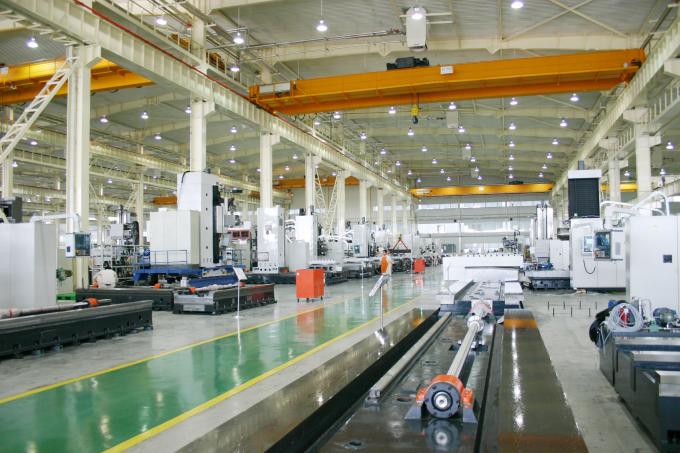

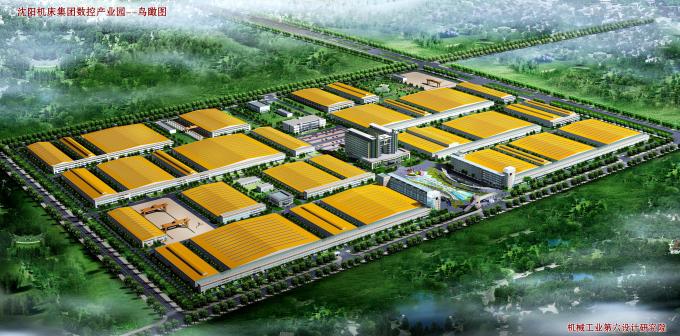

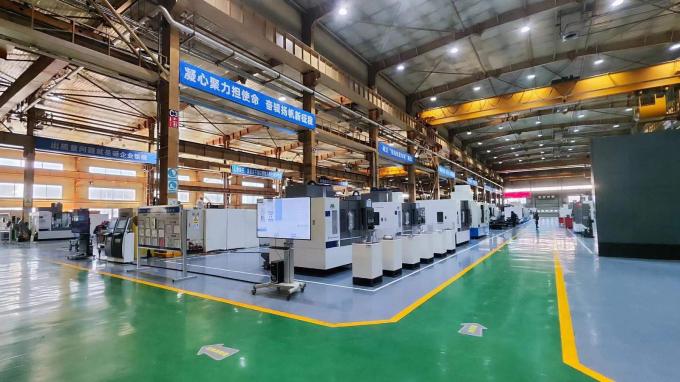

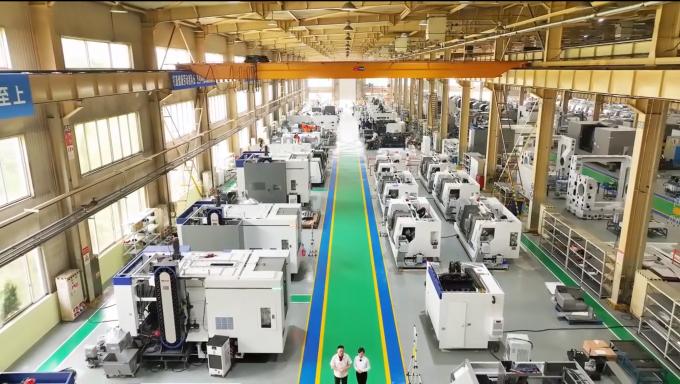

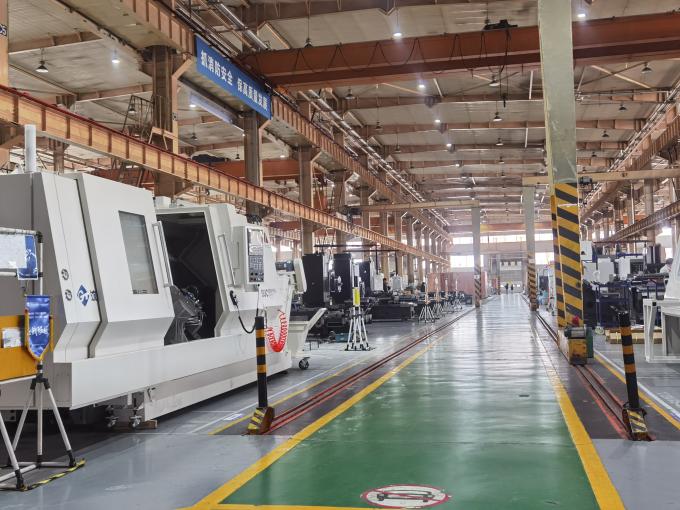

当社の工場

よくある質問

Q1. あなたは商社ですか、それとも製造会社ですか？

当社は製造会社です。

Q2. あなたの会社の主な製品は何ですか？

CNC 旋盤、CNC フライス盤、立形マシニングセンタ、汎用旋盤、ボール盤、ラジアルボール盤など、あらゆる種類の機械を専門としています。

Q3. カスタマイズされた機械または SPM (特殊目的機械) を提供できますか？

はい、効率を向上させるために、お客様にスマート CNC ソリューションを提供しています。

Q4: 保証条件は何ですか？

機械の船荷証券の日付から 12 か月間、欠陥が認められた部品については交換品を提供します。
Q5. サービスは何ですか？

販売前: カスタマイズされたソリューション、計画、設計; 一対一のサービス
アフターサービス: 7 日 24 時間オンラインサービス、設置のリモートガイダンス、顧客ソフトウェアシステムとのドッキング
Q6: なぜあなたの会社を選ぶのですか？

開発、設計、製造、組み立てから、プラント間で行われる完全な生産プロセスまで、完全な生産チェーンがあり、これはあなたの最も信頼できる保証です。

Q7: あなたの会社は技術者を当社に派遣し、海外の従業員を指導できますか？
この種のサービスを提供できます。機械が購入者の設置場所に到着したら、購入者のスケジュールに従って、機械および電気エンジニアを適時に派遣して設置することができます。これらはすべて、契約で引用およびリストすることができます。販売者は、海外に行く前に、ビザと設置の準備について購入者と協力します。

Q8: 支払い条件は何ですか？

注文時の T/T 30% の頭金、出荷前の 70% の残金。一覧払いの取消不能信用状
