Name: TPX6111B 高品質ユニバーサルCNCフライス盤中ぐり盤 横型中ぐり盤
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: TPX6111B
Availability: InStock

家 > 製品 > 横軸の掘削とフライリングマシン >

TPX6111B 高品質ユニバーサルCNCフライス盤中ぐり盤横型中ぐり盤

中ぐり盤およびフライス盤マニュアルロータリーテーブル

横軸の掘削とフライリングマシン

掘削機械

起源の場所:

中国

ブランド名:

SMTCL

証明:

ISO CE

モデル番号:

TPX6111B

連絡ください

引金を求めてください

製品詳細

名前:

横軸の掘削とフライリングマシン

モデル:

TPX6111B

ワークテーブルサイズ:

1100mmX960mm

仕事台Max.Load:

5000kg

最高。紡錘の直径:

110mm

Max.spindleのトルク:

1225 N.m

スピンドル速度範囲:

8-1000 r/min

モーターパワー:

7.5kw

表面仕上げ頭部の直径:

600mm

X/Y/Z軸線旅行:

900/900/1400mm

支払いと送料の条件

最小注文数量

1セット

価格

交渉可能

パッケージの詳細

長距離の海貨物のために適したパッケージ

受渡し時間

30-40DAYS

支払条件

L/C、T/T、D/P、D/A、Western Union、MoneyGram

供給の能力

年間100セット/セット

TPX6113 自動横型 CNC 中ぐりフライス盤横型中ぐり盤

最高の価格を入手する

ビデオ

SMTCL 重型 PBC110 シエメンズシステム CNC 床型水平5軸フレーシング掘削機

最高の価格を入手する

ビデオ

SMTCL PBC130s CNC重型フレーシングマシン 2つの線形ガイドレールと1つのハードガイドレール

最高の価格を入手する

ビデオ

SMTCL重用5軸フレーシング掘削機 PBC 110fシエメンズシステム CNC掘削とフレーシングマシン

最高の価格を入手する

連絡ください

+8613916455787

sales@huidijd.com

86-021-61195255

今連絡してください

製品説明

TPX6111B 高品質ユニバーサルCNCフライス盤中ぐり盤横型中ぐり盤 0

製品の説明

TPX6111B 高品質ユニバーサル CNC 中ぐり盤横型中ぐり盤

TPXシリーズの横型フライス盤および中ぐり盤は、従来の設計に基づいており、荒加工および仕上げ中ぐりに適しており、大型で箱型のコンポーネントのフライス加工が可能です。内穴中ぐり、円筒旋削、およびフェーシングプレートのラジアル送りによる溝加工に優れています。4x90光学位置決め装置により、大型部品の旋削時の加工精度が向上します。精密デジタル読み出し測定システムにより、座標と線形の精度が保証されます。

製品の特徴

高品質スピンドル

三層構造により高い回転精度が保証され、三点支持により高い剛性と精度が実現します。

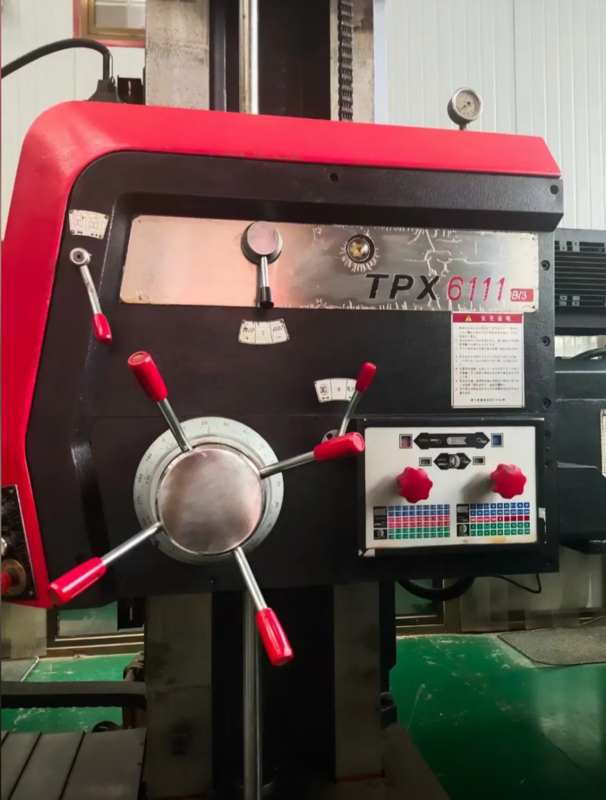

ユーザーフレンドリーなレイアウト

吊り下げ式操作パネルにより、柔軟で便利な集中操作が可能です。油圧プリセレクションにより、速度と送り速度を制御します。

正確で安定した光学照準

ワークテーブルの4×90光学位置決め装置により、高い位置決め精度と高精度なターンオーバーが保証されます。

電気油圧インターロック

すべての可動コンポーネントは電気油圧インターロックを備えています。他のコンポーネントが自動的にクランプされている間、1つのコンポーネントのみが移動します。


ワークサンプル：
フランジ型コンポーネント

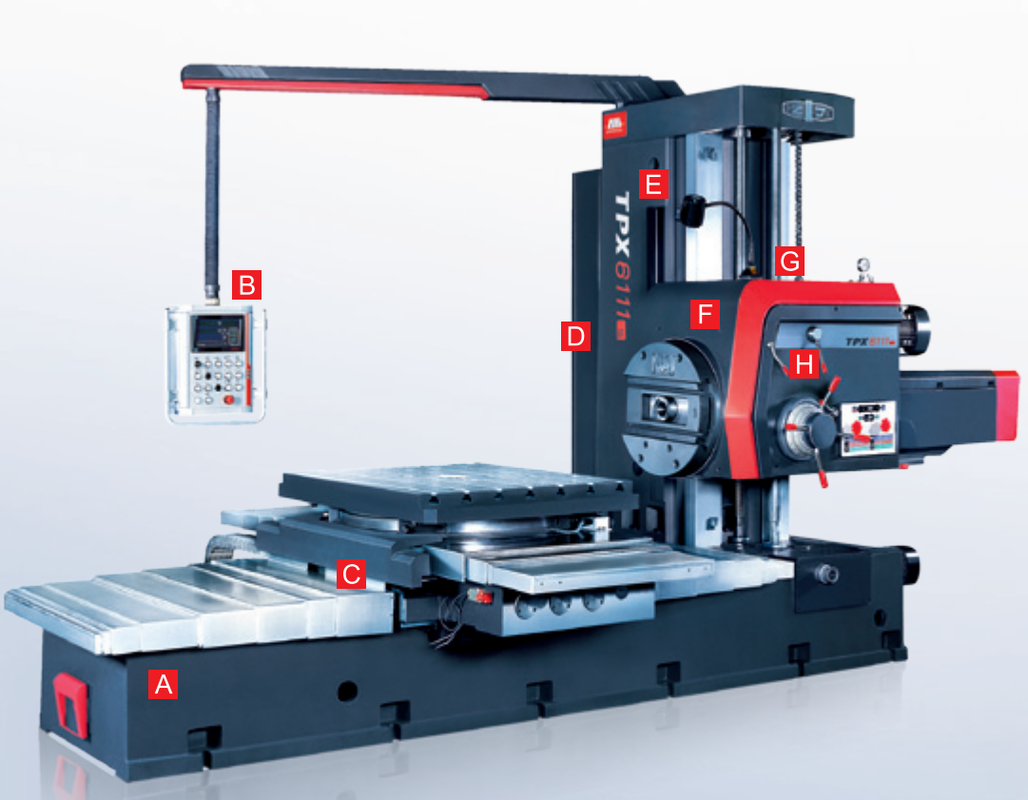

製品の詳細

ベッド当社の高品質鋳物は、研磨および硬化されたガイドウェイを備えています。鋳物は内部で補強されており、剛性と安定性を最大化しています。

コントロールパネル吊り下げ式またはスイングアーム式で利用可能で、コントロールパネルは使いやすく、オペレーターの疲労を軽減します。

内部設計 設置が簡単で、安定しており、正確で、完全に密閉された構造により、油、クーラント、および切りくずの侵入を防ぎます。

制御システムPLC

コラム高品質の鋳物で作られ、研磨および硬化されたガイドウェイを備え、最適化された構造設計により、組み立てを容易にサポートします。

保護エンクロージャ溶接された高品質鋼板が優れた保護カバーを形成します。

油圧システム リリーフバルブを介して圧力を調整します。ロータリーバルブを介して可変速度を実現します。

主軸台 主速度は主軸台自体のスイッチを介して制御され、さまざまな回転速度が可能です。

製品パラメータ

項目		単位	TPX6111B	TPX6111B/2	TPX6111B/3
スピンドル	直径	mm	φ110	φ110	φ110
	テーパー		モーゼNo.6 (ISO7:24No50)	モーゼNo.6(ISO7:24No50)	モーゼNo.6(ISO7:24No50)
	最大トルク	N.m	1225	1225	1225
	最大軸方向推力	N	12250	12250	12250
	速度設定		22	22	22
	速度範囲	r/min	8-1000	8-1000	8-1000
	主モーター出力	kw	7.5	7.5	7.5
フェーシングプレート	最大トルク	N.m	1960	1960	1960
	直径	mm	Φ600	Φ600	Φ600
	速度範囲	r/min	4-200	4-200	4-200
	速度設定		18	18	18
ワークテーブル	寸法	mm	1100×960	1100×960	1250×110
	最大負荷	kg	5000	5000	5000
	Tスロットサイズ	mm	22	22	22
	Tスロット数		7	7	7
加工範囲	X軸最大移動量	mm	900	1250	1600
	Y軸最大移動量	mm	900	900	1200
	Z軸最大移動量	mm	1400	1400	1400
	W軸最大移動量（スピンドル）	mm	600	600	600
	U軸最大移動量（フェーシングプレートスライド）	mm	180	180	180
	B軸回転角度	°	360	360	360
	スピンドル中心線とワークテーブル間の最小距離	mm	0	0	0
送り	早送り	mm/min	X/Y/Z/W:2500	X/Y/Z/W:2500	X/Y/Z/W:2500
送り	各スピンドル回転あたりの軸の送り範囲	mm/rev	0.04-6/0.01-1.88 (X/Y/Z/W)	0.04-6/0.01-1.88(X/Y/Z/W)	0.04-6/0.01-1.88(X/Y/Z/W)
精度	線形測定読み取り精度（X/Y/Z軸）	mm	0.005	0.005	0.005
精度	線形測定読み取り精度（B軸）	°	0.001	0.001	0.001
一般仕様	寸法（L×W×H）	mm	4910x2454 x2750	4910x2870 x2750	5028x2870 x2750
一般仕様	機械重量	kg	11500	13000	14000

当社のサービス

高品質な機械をお届けします
1. すべての部品を検査する必要があります
2. 100以上の製造プロセス管理
3. 200以上の検査項目
4. 各機械のサンプル加工
5. 出荷前の72時間の試運転

当社を選ぶ理由

◆ 最高の品質意識、お客様のご要望を第一に考えます

◆ 30年以上の研究開発の歴史、1993年設立

◆ 研究開発能力を備えたハイテクメーカー

◆ 安定した成熟した供給システム

◆ インスタントサービスを提供する若くて活発な営業とエンジニア（24時間オンライン）

◆ 人間工学に基づいた機構のアップグレードとメンテナンスの容易さ

◆ 当社の構造設計原則：メンテナンスと設置が容易、低コストのメンテナンス、生産に影響を与えない

私たちについて

ぜひお越しください！

上海HD M&E Tech Co., Ltdは中国の上海にあります。CNC旋盤、立形マシニングセンタ、横形マシニングセンタ、門形マシニングセンタ、5軸マシニングセンタ、旋盤フライス盤センタ、その他様々なCNC機器を専門としています。200種類以上の工作機械を取り揃えています。製品の品質と技術は国際的な先進レベルに達しています。当社の工場は、工作機械製造の80年以上の歴史があります。最初の旋盤、ボール盤、中ぐり盤はすべてここで生まれました。中国の工作機械業界のリーダーであり、中国最大の工作機械メーカーの一つです。工作機械製品は、自動車、航空、新エネルギー、建設機械、船舶、ポンプバルブ、ベアリング、3Cエレクトロニクス、金型などの業界をカバーしています。当社は、世界中のお客様に、最先端技術、高品質、優れたサービスを提供する工作機械を提供することをミッションとしています！

当社の工場

展示会

よくある質問

Q1. あなたは商社ですか、それとも製造会社ですか？

当社は製造会社です。

Q2. あなたの会社の主な製品は何ですか？

CNC旋盤、CNCフライス盤、立形マシニングセンタ、汎用旋盤、ボール盤、ラジアルボール盤など、あらゆる種類の機械を専門としています。

Q3. カスタマイズされた機械またはSPM（特殊目的機械）を提供できますか？

はい、効率を向上させるために、お客様にスマートCNCソリューションを提供しています。

Q4: 保証条件は何ですか？

機械の船荷証券日から12ヶ月間、欠陥が認められた部品については交換品を提供します。
Q5. サービスは何ですか？

販売前：カスタマイズされたソリューション、計画、設計; 一対一のサービス
アフターサービス：7日24時間オンラインサービス、設置のリモートガイダンス、顧客ソフトウェアシステムとの連携
Q6: なぜあなたの会社を選ぶのですか？

開発、設計、製造、組み立てから、生産プロセス全体が

完全な生産チェーンを持つ工場間で行われ、これはあなたの最も信頼できる保証です。
Q7: あなたの会社は技術者を当社に派遣し、海外で当社の従業員を指導できますか？

この種のサービスを提供できます。機械が購入者の設置場所に到着したら、購入者のスケジュールに従って、機械および電気エンジニアを適時に派遣して設置することができます。これらはすべて契約に記載され、見積もることができます。販売者は、海外に行く前に、ビザと設置の準備について購入者と協力します。

Q8: 支払い条件は何ですか？

注文時のT/T 30%の頭金、出荷前の70%の残金。一覧払いの取消不能信用状
