SMTCL E-Force 高効率の大きなスピンドルパワーと大きなトルクを持つCNCフロアフライリングと掘削機械

高効率

大型スピンドルパワーと大型のトルク

SMTCL

起源の場所:

中国

ブランド名:

SMTCL

証明:

CE ISO certification

モデル番号:

e-force

連絡ください

引金を求めてください

SMTCL E-Force 高効率の大きなスピンドルパワーと大きなトルクを持つCNCフロアフライリングと掘削機械

製品詳細

ブランド名:

SMTCL

製品名:

高効率のCNCフロアフロアミリングと退屈なマシン

製品:

e-force

スピンドル直径:

160/200

軸の直径:

260/320

ツールハンドル仕様:

JT50/BT50

x軸:

6000（2000年あたりの増分）

Y軸:

3000/4000/5000

z軸:

1200

W軸:

1200

支払いと送料の条件

最小注文数量

パッケージの詳細

木製のケース缶バッジその他の海上用品

受渡し時間

45〜60日

支払条件

T/T,L/C,ウェスタン・ユニオン

供給の能力

月額50セット

SMTCL E-Force 高効率の大きなスピンドルパワーと大きなトルクを持つCNCフロアフライリングと掘削機械

最高の価格を入手する

SMTCL P-Force CNC フロアフライリングと風力発電のための掘削機械ツール

最高の価格を入手する

ビデオ

TPX6111B 高品質ユニバーサルCNCフライス盤中ぐり盤横型中ぐり盤

最高の価格を入手する

ビデオ

TPX6113 自動横型 CNC 中ぐりフライス盤横型中ぐり盤

最高の価格を入手する

連絡ください

+8613916455787

sales@huidijd.com

86-021-61195255

今連絡してください

製品説明

SMTCL E-Force 高効率の大きなスピンドルパワーと大きなトルクを持つCNCフロアフライリングと掘削機械 0

製品の説明:

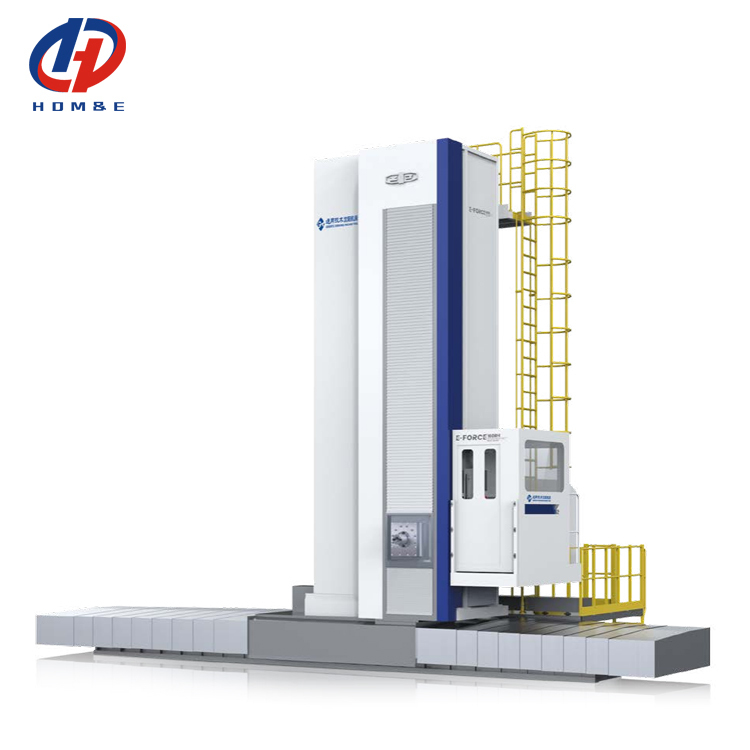

SMTCL E-Force 高効率、大型主軸パワー、大トルク CNC フロア型フライス盤兼中ぐり盤

高効率、大型主軸パワー、大トルクで、中・大型部品の加工に適しており、風力発電、エネルギー、減速機、一般機械などの産業で使用されています。

構造的特徴:シングルコラムサイドハンギングボックスレイアウトで、コラムは本体ガイドレールに沿って水平に移動（X軸座標）、主軸台はコラムガイドレールに沿って垂直に移動（Y軸座標）、ラムは主軸台内で水平に移動（Z軸座標）、主軸はラム内で移動（W軸座標）します。

基本部品:高強度鋳鉄材とレジンサンドプロセスで鋳造されており、ラムは高強度ダクタイル鋳鉄製です。

主軸グループ:高速・大トルクで、独立した自社製ギアボックスを搭載し、高、中、低の3段階の変速が可能です。

ガイドレール:X軸とY軸にはクローズド定流量静圧ガイドレールを採用し、優れた耐振動性と精度保持性を実現しています。Z軸には転がり要素と
鋼帯複合ガイドレールを採用しており、静圧ガイドレールもオプションで選択可能です。

製品の特徴:

高品質な基本鋳物

工作機械の本体、スライドシート、コラム、主軸台などの鋳物は、レジンサンド成形による高強度ねずみ鋳鉄製です。ラムと
主ギアボックスは高強度ダクタイル鋳鉄製で、優れた衝撃吸収性と剛性を備えています。

厳格な工程管理と品質検査

厳格かつ包括的な品質工程管理、138項目の工程検査管理項目、全数検査、179項目の検査項目により、製品の精度を高い水準で検査し、製品精度の安定性と信頼性を確保しています。
高精度・高剛性ラム

ラムは高強度ダクタイル鋳鉄製で、ダブル油圧シリンダー、比例バルブ、CNC制御システムにより共同で補正されます。

フルクローズドループ制御

各軸は、輸入グレーティングルーラーで測定し、フルクローズドループ制御を実現し、工作機械の位置決め精度を向上させています。

製品パラメータ:

項目

単位		E-Force	200RHE-Force	200RH主軸
主軸径
mm		0.01	200	フライス軸径
mm		0.01	320	工具シャンク仕様
JT50			/BT50JT60/BT60	主軸回転速度
r/min		10-1500(2000)	10-1250	最大
主軸トルクN·m		6300/7600	8400/10000	主軸モーター
出力kW		58/69	85/102	ラム断面
mm		0.01	480×540 520×580(コラム7000mmストローク)	ストローク
X軸
mm		0.01	8000(2000毎増分)	Y軸
mm		0.01	4000/5000/6000/7000	Z軸
mm		0.01	送り	送り
mm		0.01	送り	送り
送り速度
X軸	mm	6000	Y軸	Y軸
	mm	6000	Z軸	Z軸
	mm	6000	早送り	早送り
	mm	6000	早送り	早送り
X軸	mm	6000	Y軸	Y軸
	mm	6000	Z軸	Z軸
	mm	6000	位置決め精度	位置決め精度
	mm	6000	位置決め精度	位置決め精度
実行基準
GB/T 5289.2-2021 5289.2-2021X軸	mm	0.01	(グレーティングルーラーは標準装備) Y軸	(グレーティングルーラーは標準装備) Y軸
	mm	0.01	Z軸	Z軸
	mm	0.01	繰り返し位置決め精度	繰り返し位置決め精度
	mm	0.01	繰り返し位置決め精度	繰り返し位置決め精度
実行基準
GB/T 5289.2-2021 X軸	mm	0.01	注：表に記載されているパラメータは参考用です。変更がある場合は、現物優先とします。	注：表に記載されているパラメータは参考用です。変更がある場合は、現物優先とします。
	mm	0.01	注：表に記載されているパラメータは参考用です。変更がある場合は、現物優先とします。	注：表に記載されているパラメータは参考用です。変更がある場合は、現物優先とします。
	mm	0.01	注：表に記載されているパラメータは参考用です。変更がある場合は、現物優先とします。	注：表に記載されているパラメータは参考用です。変更がある場合は、現物優先とします。
	mm	0.01	注：表に記載されているパラメータは参考用です。変更がある場合は、現物優先とします。	注：表に記載されているパラメータは参考用です。変更がある場合は、現物優先とします。
標準構成:
SIEMENS 828Dシステム X/Y軸グレーティングルーラー X/Y軸静圧ガイドレール X軸用鋼製保護プルプレート輸入主軸ベアリング主軸ブロー機能 Z軸転がり＆摺動複合ガイドレール工作機械用集中潤滑システムコラム装甲保護主軸台に沿って上下するプラットフォーム輸入送り減速機恒温冷却システム Y、Z、W軸輸入リードスクリューとベアリング X軸輸入ラック; 片側チェーン式切りくず除去ユニットクリーンエアガン/ウォーターガンオプション構成:			SIEMENS ONEシステム Z軸静圧ガイドレール Z軸グレーティングルーラー W軸マグネットグリッド CNCロータリーワークベンチ手動/半自動/自動フライスヘッドフェーシングヘッド、工具マガジン付属品ヘッドの自動キャプチャ機能ラム熱膨張補正主軸内部冷却システムグレーティングルーラーブローフルクローズドループ検査フルクローズドオペレーションルーム自動昇降プラットフォームポンプステーションオイルクーラー 3Dヘッドライブラリ適応制御工具負荷異常検出省エネパッケージプラットフォーム当社のサービス:

高品質な機械をお届けします

1. すべての部品を検査する必要があります
2. 100以上の製造プロセス管理

3. 200以上の検査項目

4. 各機械のサンプル加工
5. 出荷前の72時間の試運転
当社を選ぶ理由:

◆ 最高の品質意識、お客様のご要望を第一に考えます

◆ 30年以上の研究開発の歴史、1993年創業
◆ 研究開発能力を持つハイテクメーカー
◆ 安定した成熟した供給システム
◆ インスタントサービスを提供する若くて活発な営業とエンジニア（24時間オンライン）
◆ 人間工学に基づいた機構のアップグレードと容易なメンテナンス
◆ 当社の構造設計原則：容易なメンテナンスと設置、低コストのメンテナンス、生産への影響なし
私たちについて:

ぜひお越しください！

上海HD M&E Tech Co., Ltdは中国の上海にあります。CNC旋盤、立形マシニングセンタ、横形マシニングセンタ、門形マシニングセンタ、五軸マシニングセンタ、旋盤フライス盤複合機、その他様々なCNC機器を専門としています。200種類以上の工作機械を取り揃えています。製品の品質と技術は国際的な先進レベルに達しています。

当社の工場は、工作機械製造において80年以上の歴史があります。最初の旋盤、ボール盤、中ぐり盤はすべてここで生まれました。中国の工作機械業界のリーダーであり、中国最大の工作機械メーカーの一つです。工作機械製品は、自動車、航空、新エネルギー、建設機械、船舶、ポンプバルブ、ベアリング、3Cエレクトロニクス、金型などの産業をカバーしています。当社は、世界中のお客様に、最先端技術、高品質、優れたサービスを提供する工作機械を提供することをミッションとしています！

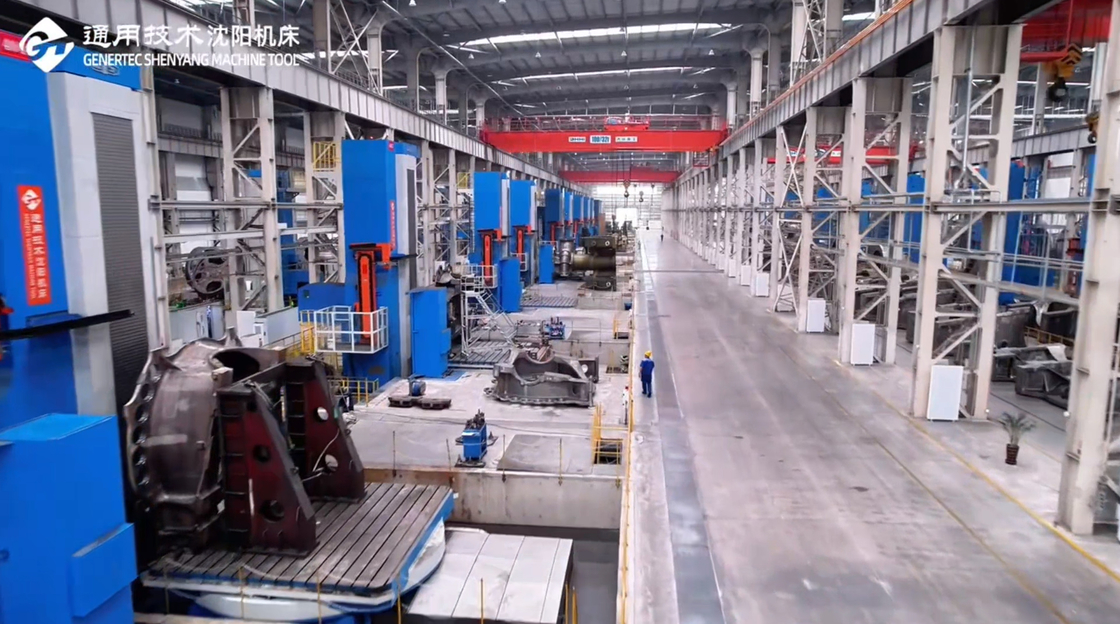

当社の工場:

展示会:

SMTCL E-Force 高効率の大きなスピンドルパワーと大きなトルクを持つCNCフロアフライリングと掘削機械 8

よくある質問:

SMTCL E-Force 高効率の大きなスピンドルパワーと大きなトルクを持つCNCフロアフライリングと掘削機械 9

Q1. あなたは商社ですか、それとも製造会社ですか？

当社は製造会社です。

Q2. あなたの会社の主な製品は何ですか？

CNC旋盤、CNCフライス盤、立形マシニングセンタ、汎用旋盤、ボール盤、ラジアルボール盤など、あらゆる種類の機械を専門としています。

Q3. カスタマイズされた機械またはSPM（特殊目的機械）を提供できますか？

はい、効率を向上させるために、お客様にスマートCNCソリューションを提供しています。

Q4: 保証条件は何ですか？

機械の船荷証券発行日から12ヶ月間、欠陥が認められた部品については交換品を提供します。

Q5. サービスは何ですか？
販売前：カスタマイズされたソリューション、計画、設計; 一対一のサービス

アフターサービス：7日24時間オンラインサービス、設置のリモートガイダンス、顧客ソフトウェアシステムとの連携
Q6: なぜあなたの会社を選ぶのですか？
開発、設計、製造、組み立てから、工場間で行われる完全な生産チェーンまで、完全な生産プロセスがあなたの最も信頼できる保証です。

Q7: あなたの会社は技術者を当社に派遣し、海外の従業員を指導できますか？

この種のサービスを提供できます。機械が購入者の設置場所に到着したら、購入者のスケジュールに従って、機械および電気エンジニアを適時に派遣して設置することができます。これらはすべて契約に記載され、見積もることができます。販売者は、海外に行く前に、ビザと設置の準備について購入者と協力します。
Q8: 支払い条件は何ですか？

注文時の頭金T/T 30％、出荷前の残金70％。一覧払いの取消不能信用状
