Name: シェンヤング 機械 ツール TPX6111B 精度水平掘削とフレーシングマシン
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: TPX6111B
Availability: InStock

家 > 製品 > 横軸の掘削とフライリングマシン >

シェンヤング機械ツール TPX6111B 精度水平掘削とフレーシングマシン

シェンヤング TPX6111B水平掘削機

精密水平フレーズ機

TPX6111Bボーリングおよびフライス盤

起源の場所:

中国

ブランド名:

SMTCL

証明:

ISO CE

モデル番号:

TPX6111B

連絡ください

引金を求めてください

製品詳細

名前:

横軸の掘削とフライリングマシン

モデル:

TPX6111B

ワークテーブルサイズ:

1100mmX960mm

仕事台Max.Load:

5000kg

最高。紡錘の直径:

110mm

Max.spindleのトルク:

1225 N.m

主軸速度範囲:

8-1000 r/min

モーター出力:

7.5kw

表面仕上げ頭部の直径:

600mm

X/Y/Z軸移動量:

900/900/1400mm

支払いと送料の条件

最小注文数量

1セット

パッケージの詳細

長距離の海貨物のために適したパッケージ

受渡し時間

30-40DAYS

支払条件

L/C、T/T、D/P、D/A、Western Union、MoneyGram

供給の能力

年間100セット/セット

SMTCL CNC横軸フレスリングと掘削機 TK6511B 5軸 CNC掘削フレスリング機

最高の価格を入手する

ビデオ

DRO水平掘削機 TPX6111B 手動重用水平掘削機

最高の価格を入手する

ビデオ

ZJ TPX6111B デジタル読み取り装置を持つ水平掘削とフレスリング機械鉄鋼の掘削

最高の価格を入手する

ビデオ

SMTCL PBC110m General-purpose CNC Horizontal Milling and Boring Machine

最高の価格を入手する

連絡ください

+8613916455787

sales@huidijd.com

86-021-61195255

今連絡してください

製品説明

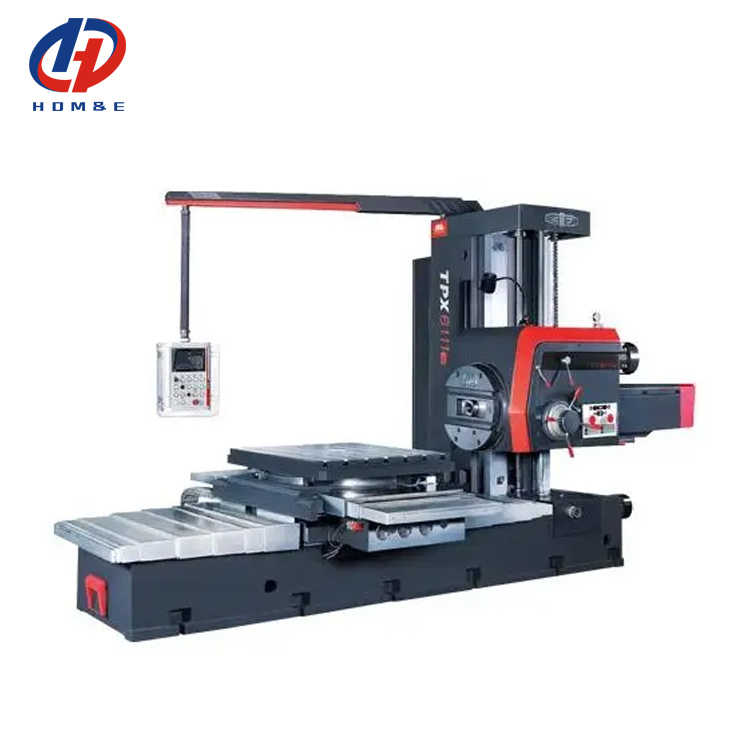

シェンヤング機械ツール TPX6111B 精度水平掘削とフレーシングマシン 0

製品説明

精密な水平掘削とフレーシングマシンです

TPXシリーズの水平フレーズと掘削機は,古典的な設計に基づいており,粗末で完成した掘削に適しており,大きな部品や箱型の部品を磨くことができます.退屈な内側で優れている4x90の光学位置付け装置により,大きな部品を回転する際に加工精度が向上します.正確なデジタル読み出測定システムは,座標と線の正確性を保証します.

製品の特徴

高品質スピンドル

3層のメカニズムは回転精度が高いことを保証し,3点の支柱は高硬さと精度を提供します.

ユーザーフレンドリーな配置

ハンキング操作パネルは柔軟で便利な集中操作を提供します.水力予選は速度と供給速度を制御します.

正確で安定した光学指向

4×90 の斜向きの位置付け装置は,高度な位置付け精度と高精度の回転を保証します.

電気液圧式インターロック

移動する部品は全て電動水力装置で 閉じています


試料:
フレンズ型コンポーネント

製品詳細

ベッド高品質の鋳造材には 磨きや硬化された導線があり 内部強化により 硬さと安定性が最大化されています

コントロールパネルハンキング・アームやスウィング・アームで利用可能で,制御パネルは使いやすくて操作者の疲労を軽減します.

内部設計設置が簡単で安定し 精密で 完全に閉ざされた構造で 油や冷却液やチップの侵入を防ぎます

制御システムPLC

列高品質の鋳物と地面と硬化ガイドウェイで作られ,最適化された構造設計は簡単に組立をサポート

保護用箱高品質の溶接鋼板は優れた保護カバーを形成します.

水力系圧力調整のバイアリーフバルブ 変速はアルテリアバルブによって達成される.

ヘッドストック主要の速度は,ヘッドストックそのもののスイッチを介して制御され,様々な回転速度が可能です

製品パラメータ

ポイント		ユニット	TPX6111B	TPX6111B/2	TPX6111B/3
スピンドル	直径	mm	φ110	φ110	φ110
	角型		モース文字6 (ISO7:24No50)	モールス番号6 (ISO7:24No50)	モールス番号6 (ISO7:24No50)
	マックストーク	N.m	1225	1225	1225
	最大軸推力	N について	12250	12250	12250
	スピード設定		22	22	22
	スピード範囲	r/min	8から1000	8から1000	8から1000
	メインモーターパワー	kw	7.5	7.5	7.5

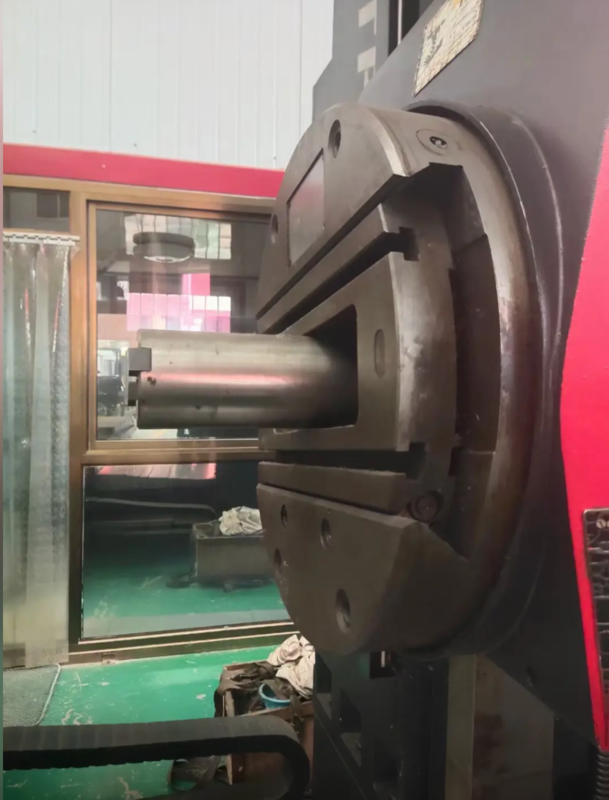

顔面のプレート	マックストーク	N.m	1960	1960	1960
	直径	mm	Φ600	Φ600	Φ600
	スピード範囲	r/min	4〜200	4〜200	4〜200
	スピード設定		18	18	18

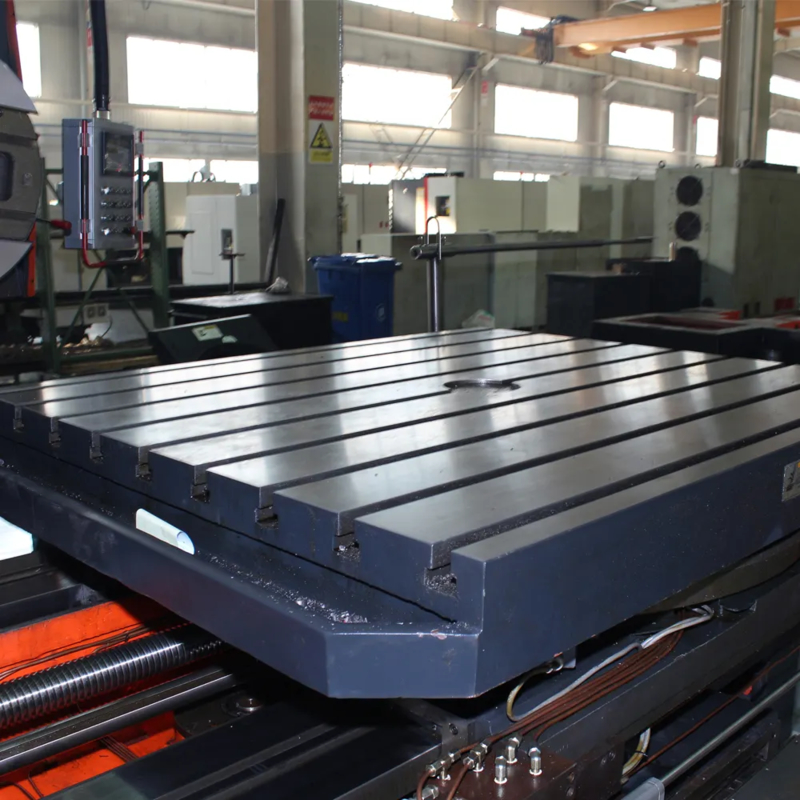

作業台	サイズ	mm	1100×960	1100×960	1250×110
	マックス・ロード	体重	5000	5000	5000
	Tスロットサイズ	mm	22	22	22
	Tスロット数		7	7	7
マヒニング範囲	X軸最大移動	mm	900	1250	1600
	Y軸最大移動	mm	900	900	1200
	Z軸最大移動	mm	1400	1400	1400
	W軸最大移動 (スピンドル)	mm	600	600	600
	U軸最大移動 (正面プレートスライド)	mm	180	180	180
	B軸の回転角	°	360	360	360
	スピンドルの中央線と作業台間の距離	mm	0	0	0
飼料	スピード・トラベル	mm/min	X/Y/Z/W2500	X/Y/Z/W2500	X/Y/Z/W2500
飼料	各スピンドル回転に対して軸の供給範囲	mm/rev	0.04-6/0.01-188 (X/Y/Z/W)	0.04-6/0.01-1.88 ((X/Y/Z/W)	0.04-6/0.01-1.88 ((X/Y/Z/W)
精度	線形測定読み取りの精度 (X/Y/Z軸)	mm	0.005	0.005	0.005
精度	線形測定読み取りの精度 (B軸)	°	0.001	0.001	0.001
一般仕様	寸法 (L×W×H)	mm	4910×2454 x2750	4910×2870 x2750	5028×2870 x2750
一般仕様	マヒネの重量	体重	11500	13000	14000
標準設定: 1モース号6 スピンドルの角孔 2X/Y軸のデジタル表示 3,顔を向けて			選択式構成: 1,724号 50 スピンドル (JT50) 2,724 ノー 50 スピンドル (BT50) 3Z軸デジタル表示 4B軸デジタル表示 5後ろの列

UR サービス

高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
2生産プロセス制御100以上
3検査対象は200件以上
4各機械のサンプル処理
5. 配送前72時間の試行走

わたしたちを選ぶのはなぜですか

◆ 最高 の 品質 を 意識 し,顧客 の 要求 を 優先 する
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定 し て 成熟 し た 供給 システム
◆ 24 時間 オンライン で サービス を 提供 する 若い 営業 者 や エンジニア
◆ エルゴノミクス と 容易 な メンテナンス に 基づく メカニズム の 改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない

わたしたちについて

歓迎します!

上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 私たちは,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しました.私たちの工場は,機械の製造の80年以上の歴史があります機械機械の製造は,中国最大の機械メーカーです. 機械機械の製造は,中国の機械工業のリーダーの一つであり,機械工具製品には自動車が含まれます航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具など.世界中にある顧客に高い品質と良いサービスを提供します!

私たちの工場

展覧会

よくある質問

Q1.あなたは貿易会社ですか?それとも製造会社ですか?

私たちは製造会社です.

Q2 あなたの会社の主な製品は何ですか?

私たちはあらゆる種類の機械に特化した機械はCNCラート,CNCフライリングマシン,垂直加工センター,従来のラート,ドリリングマシン,放射性ドリリングマシンなどです

Q3. あなたはカスタマイズされたマシンまたはSPM (特殊用途のマシン) を提供できますか?

効率の向上のためにスマートCNCソリューションを顧客に提供しています

Q4:保証条件は?

欠陥のある部品を12ヶ月間交換します
機械の konosament日付から始まる.

Q5. サービスとは?
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング

Q6:なぜあなたの会社を選んだのですか?

製造プロセス全体の開発,設計,製造,組み立てから生じる製品
工場間では生産チェーンが完成しますこれが最も信頼性の高い保証です

Q7:あなたの会社は,技術スタッフを私たちの会社に送り,海外の労働者を指示できますか?

機械が購入者の設置現場に到着すると,機械と電気エンジニアを間に合って購入者のスケジュールに従って設置することができます.契約書に記載できます売り手は海外に行く前にビザと設置の準備をするために買い手と協力します

Q8:支払い条件は?

T/T 30%の初期支払い, 70%の残高の支払い
