Name: SMTCL CNC旋盤 HTC40Hm 大型スパン主軸ユニット CNC旋盤 Y軸付き
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: HTC 40Hm/500
Availability: InStock

家 > 製品 > CNCの旋盤機械 >

SMTCL CNC旋盤 HTC40Hm 大型スパン主軸ユニット CNC旋盤 Y軸付き

高効率サーボ動力工具台

高精度プリロードボールねじ

大型スパン主軸ユニット

起源の場所:

中国

ブランド名:

SMTCL

証明:

CE ISO certification

モデル番号:

HTC 40Hm/500

連絡ください

引金を求めてください

製品詳細

ブランド名:

SMTCL

モデル番号:

HTC 40Hm/500

CNCかどうか:

CNC

キーワード:

横軸のCNCターニングセンター

Max.Cuttingの長さ:

450mm

最高。切断Dia。:

350mm

マックス寝床の上に泳いで:

560mm

x軸旅行:

220mm

Z軸旅行:

510mm

主軸速度:

4500回転/分

支払いと送料の条件

最小注文数量

パッケージの詳細

木製のケース缶バッジその他の海上用品

受渡し時間

45～60日

支払条件

T/T,L/C,ウェスタン・ユニオン

供給の能力

月額50セット

SMTCL 一般高精度 FANUC制御斜面床 CNC回転機 HTC63Q エンジニアリング機械 CNC回転機

最高の価格を入手する

ビデオ

SMTCL CNCターニングセンター長いスパンスピンドル HTC40Hm BMT55 サーボパワーターレット Y軸付き CNCターニングセンター

最高の価格を入手する

用具のポストCNCの旋盤を処理する機械類は線形ガイド・レールHK500Lを機械で造る

最高の価格を入手する

D300mm ナイフラインタイプ CNC lathes 機械ツールポスト HK45L

最高の価格を入手する

連絡ください

+8613916455787

sales@huidijd.com

86-021-61195255

今連絡してください

製品説明

SMTCL CNC旋盤 HTC40Hm 大型スパン主軸ユニット CNC旋盤 Y軸付き 0

製品の説明:

SMTCL CNC旋盤 HTC40Hm 大スパン主軸ユニット CNC旋盤 Y軸付き

HTC40Hm横型旋盤は、科学的分析、最適化、高度な製造および試験技術を通じて組み立てられ、改良されました。優れた切削性能を持ち、様々な回転部品の加工要求に応えることができます。サーボ駆動タレットを搭載し、旋削、
フライス加工、穴あけなどの加工方法を実現できます。また、サーボ駆動の心押台モジュールを装備することも可能です。心押台は、衝撃なしに高速で密着でき、密着力はインテリジェントに調整できます。高い加工精度と優れた安定性を特徴とし、多くの業界の部品加工に適しています。

製品の特徴:

1、高効率

◆ 高効率サーボ動力工具ホルダ
◆ 分割サーボ心押台
◆ 2軸の高早送り速度
◆ 多工程統合加工を実現するためのオプションのY軸構成

2、高精度

◆ 高精度プリストレッチねじ
◆ 誤差補正技術
◆ 工程基準の定量化
◆ 厳格な検査基準

3、高剛性

◆ 高品質鋳鉄製の機械ベッドおよびその他の主要鋳物

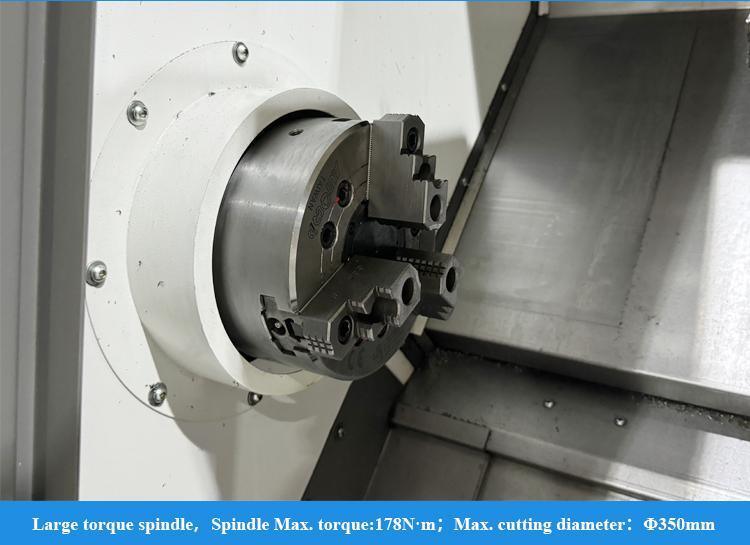

◆ 大スパン主軸ユニット
◆ 弧状の曲げ防止サドル
◆ 小型主軸構造心押台

製品の詳細:

早送り速度：30m/min

サーボモーターはカップリングを介してボールねじに直接接続され、中間リンクを削減し、隙間のない伝達を実現します。X軸とZ軸のガイドレールは、高剛性、優れた動的性能と精度を確保するために、輸入リニアローリングガイドレールを採用し、動作速度を向上させ、生産効率を向上させます。

分割サーボ心押台

心押台は、オプションのサーボ駆動方式で移動でき、加工要件に応じて心押台の移動速度と作業クランプ力を正確に制御し、柔軟に調整できるため、心押台をワークにすばやく近づけて衝撃なしに締め付けることができ、締め付け位置に関するリアルタイムフィードバックを提供します。生産交換効率を向上させます。上下分割心押台を採用しており、精度調整とメンテナンス効率が容易です。

二重固定プリテンション構造

X軸は二重固定支持構造を開発し、プリストレッチねじを使用して、プリストレッチ変形と温度上昇変形を効果的に相殺します。特殊なシール構造と連携して、ねじの温度上昇を抑制し、高精度で高精度の工作機械送り安定性を実現します。

Y軸構成

オプションのY軸構成は、BMT動力タレット、高精度C軸構造、およびさまざまな動力工具ホルダと組み合わせて、一度の設置で複雑な表面加工を実現できます。

高精度ボールねじ

高品質の輸入C3グレードねじとHグレードガイドレールを使用し、サーボモーターで直接駆動することにより、優れた動作精度を実現します。

曲げ防止サドル

ガイドレールのスパンを合理的に拡大し、モーションシステム構造を最適化し、ベッドサドルの本体をアーク形状に設計して、重要部品全体の剛性を確保します。

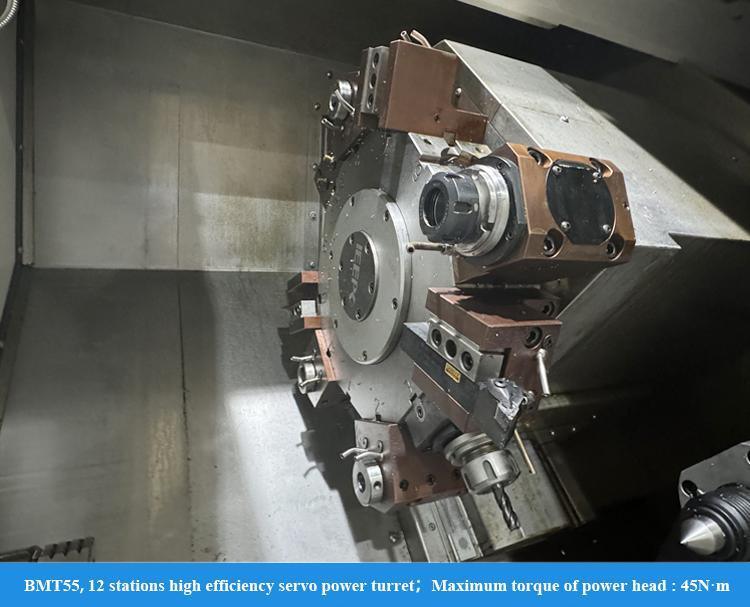

高効率サーボ動力タレット

標準BMTインターフェース、高剛性接続。工具はDIN1809インターフェースで駆動され、信頼性の高い伝達と低い故障率を実現します。駆動モーターは側面に取り付けられ、構造がコンパクトです。高精度C軸とブレーキ装置を装備し、旋削、フライス加工、穴あけの高効率統合加工を実現します。

内部冷却工具ホルダ

オプションの内部冷却工具ホルダと工具中心からの水出口により、内穴加工中の効率的な切りくず除去を実現し、加工品質を確保します。

駆動工具フライス加工能力

ワーク材質：HT200

工具モデル：Φ16ツイストドリル
フライスカッター
冷却状態：水冷
製品パラメータ:

ワーク材質：HT200
工具モデル：Φ16ツイストドリル
冷却状態：水冷
製品パラメータ:

SMTCL CNC旋盤 HTC40Hm 大型スパン主軸ユニット CNC旋盤 Y軸付き 1

プロジェクト

単位	HTC	40H(Q)m/500 HTC	40H(Q)m/1000最大切削径
mm	2750×1920×2000	主軸	主軸
mm	2750×1920×2000	950	ベッド上の最大旋回径
mm	2750×1920×2000	スライド上の最大旋回径	スライド上の最大旋回径
mm	2750×1920×2000	主軸	主軸
主軸ノーズモデル
A2-6		フロントベアリング内径	フロントベアリング内径
mm	2750×1920×2000	タレットインデックス繰り返し位置決め精度	タレットインデックス繰り返し位置決め精度
1:20;&Φ;70		主軸穴径	主軸穴径
Φ65		最大バー径	最大バー径
mm	2750×1920×2000	標準チャック径	標準チャック径
インチ	8	主軸速度範囲	主軸速度範囲
r/min	4500	定格主軸トルク	定格主軸トルク
N·m	230(600r/min)	主軸最大トルク	主軸最大トルク
N·m	230(600r/min)	主モーター出力連続/15分	主モーター出力連続/15分
kW	11/15	X/Z軸	X/Z軸
X/Z軸早送り
m/min	30	X軸移動量	X軸移動量
mm	2750×1920×2000	Z軸移動量	Z軸移動量
mm	2750×1920×2000	1000	心押台
心押台移動量
mm	2750×1920×2000	心押台駆動方式	心押台駆動方式
油圧駆動		心押台テーパー穴テーパー	心押台テーパー穴テーパー
モールス	MT-5	タレット	タレット
タレットタイプ
水平12ポジション動力タレット		中心高さ	中心高さ
mm	2750×1920×2000	タレットインデックス繰り返し位置決め精度	タレットインデックス繰り返し位置決め精度
秒	±1.6	工具サイズ	工具サイズ
mm	2750×1920×2000	近くの工具を選択できる場合	近くの工具を選択できる場合
はい		動力工具ホルダインターフェース	動力工具ホルダインターフェース
BMT55		最大穴あけ能力	最大穴あけ能力
mm	2750×1920×2000	最大フライス加工能力	最大フライス加工能力
mm	2750×1920×2000	最大タッピング能力	最大タッピング能力
mm	2750×1920×2000	その他	その他
主軸中心と床の距離
mm	2750×1920×2000	工作機械正味重量	工作機械正味重量
kg	4200	4750	全体寸法(LxWxH)
mm	2750×1920×2000	3620×1920×2000	注：表に記載されているパラメータは参考用です。変更がある場合は、実際の製品を参照してください。
標準構成:

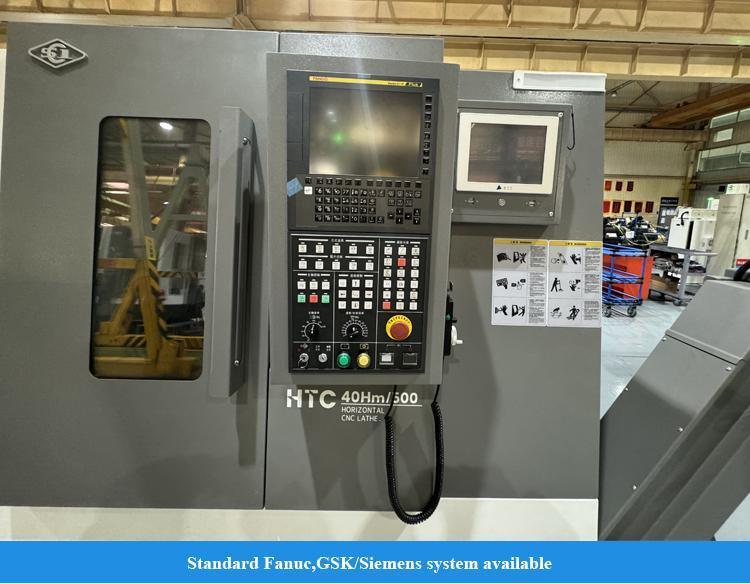

1、FANUC-0i-TF Plus (5) システム (Hm/Sm シリーズ) 2、GSK988TA システム (Qm シリーズ) 3、スリーブ型主軸 4、中空チャックオイルシリンダー 5、水平12ポジション動力工具キャリッジ当社のサービス:

高品質な機械をお届けします

1. すべての部品を検査する必要があります
2. 100以上の製造プロセス管理

3. 200以上の検査項目

4. 各機械のサンプル加工
5. 出荷前の72時間の試運転
当社を選ぶ理由:

◆ 最高の品質感覚、お客様のご要望を第一に考えます

◆ 30年以上の研究開発の歴史、1993年設立
◆ 研究開発能力を持つハイテクメーカー
◆ 安定した成熟した供給システム
◆ インスタントサービスを提供する若くて活発な営業とエンジニア（24時間オンライン）
◆ 人間工学に基づいた機構のアップグレードと容易なメンテナンス
◆ 当社の構造設計原則：容易なメンテナンスと設置、低コストのメンテナンス、生産に影響を与えない
私たちについて:

ぜひお越しください！

上海HD M&E Tech Co., Ltdは中国の上海にあります。CNC旋盤、立形マシニングセンタ、横形マシニングセンタ、門形マシニングセンタ、五軸マシニングセンタ、旋盤フライス盤センタ、その他様々なCNC機器を専門としています。200種類以上の工作機械を取り揃えています。製品の品質と技術は国際的な先進レベルに達しています。

当社の工場は、工作機械製造において80年以上の歴史があります。最初の旋盤、ボール盤、中ぐり盤はすべてここで生まれました。中国の工作機械業界のリーダーであり、中国最大の工作機械メーカーの一つです。工作機械製品は、自動車、航空、新エネルギー、建設機械、船舶、ポンプバルブ、ベアリング、3Cエレクトロニクス、金型などの業界をカバーしています。当社は、世界中のお客様に、最先端技術、高品質、優れたサービスを提供する工作機械を提供することをミッションとしています！

当社の工場:

よくある質問:

Q1. あなたは貿易会社ですか、それとも製造会社ですか？

当社は製造会社です。

Q2. あなたの会社の主な製品は何ですか？

CNC旋盤、CNCフライス盤、立形マシニングセンタ、汎用旋盤、ボール盤、ラジアルボール盤など、あらゆる種類の機械を専門としています。

Q3. カスタマイズされた機械またはSPM（特殊目的機械）を提供できますか？

はい、効率を向上させるために、お客様にスマートCNCソリューションを提供しています。

Q4: 保証条件は何ですか？

機械の船荷証券日から12ヶ月間、欠陥が認められた部品の交換品を提供します。

Q5. サービスは何ですか？
販売前：カスタマイズされたソリューション、計画、設計; 一対一のサービス

アフターサービス：7日24時間オンラインサービス、設置のリモートガイダンス、顧客ソフトウェアシステムとの連携
Q6: なぜあなたの会社を選ぶのですか？
開発、設計、製造、組み立てから、工場間で行われる完全な生産プロセスは、お客様にとって最も信頼できる保証となる完全な生産チェーンを備えています。

Q7: あなたの会社は技術者を当社に派遣し、海外で当社の従業員を指導できますか？

この種のサービスを提供できます。機械が購入者の設置場所に到着したら、購入者のスケジュールに従って、機械および電気エンジニアを適時に派遣して設置することができます。これらはすべて、契約書に記載して見積もることができます。販売者は、海外に行く前に、ビザと設置の準備について購入者と協力します。
Q8: 支払い条件は何ですか？

注文時のT/T 30%の頭金、出荷前の70%の残金。一覧払いの取消不能信用状
