精密大型旋盤 最大振れ 1400mm CW61140 手動旋盤

ブランド名: HD
モデル番号: CW61140
原産地: 中国
認定: CE ISO
最低注文数量: 1セット
価格: 交渉可能
供給能力: 月額50セット
タグ

CDE-Aの慣習的な旋盤機械

横の慣習的な旋盤機械

手動金属の回転旋盤機械

製品詳細

ブランド: HD タイプ: CW61140
製品名: 重い手動回転機 ベッド上の最大振幅: 1400mm
車両の上での最大振幅: 1050mm ベッドの幅: 970mm
作業部品の最大長さ: 1000mm-15000mm 紡錘の腔線径・山径: ф130mm
ハイライト

ベッド上の最大振れ 1400mm

,

フロア型ベッドボディ

,

ガイドレール幅 970mm

製品説明

精密大型旋盤 最大振れ 1400mm CW61140 手動旋盤 0

製品の説明:

精密重切削旋盤 最大ベッド上旋回径1400mm CW61140 手動旋盤

この工作機械は、高度な加工と組立技術を採用した通常の水平旋盤であり、高精度、優れた安定性、高剛性、高速、大貫通穴径、幅広い用途を備えています。これは、黒色金属、非鉄金属、および硬質合金と高速鋼切削工具を備えた一部の非金属材料部品の旋削用に設計されています。この工作機械は、さまざまな複雑な回転面の荒加工および仕上げ加工に適しており、切断、中ぐり、ねじ切りなどの加工も実行できます。

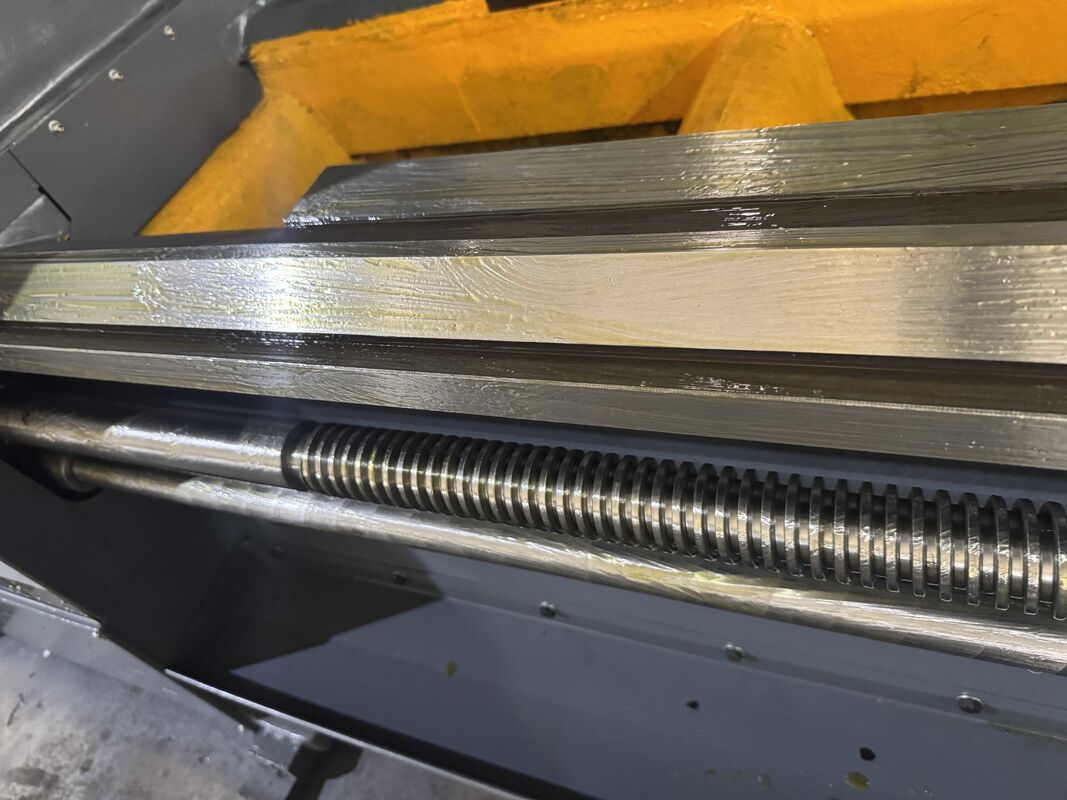

この工作機械の主な構造は、堅牢なフロアタイプのベッド本体、プラスチックコーティングされたガイドレール表面、優れた耐摩耗性、および970mmのガイドレール幅です。ガイドレールは中周波焼入れを採用しており、加工長は最大20メートルに達します。送りは機械的伝達の原理を採用しています。

製品の詳細:

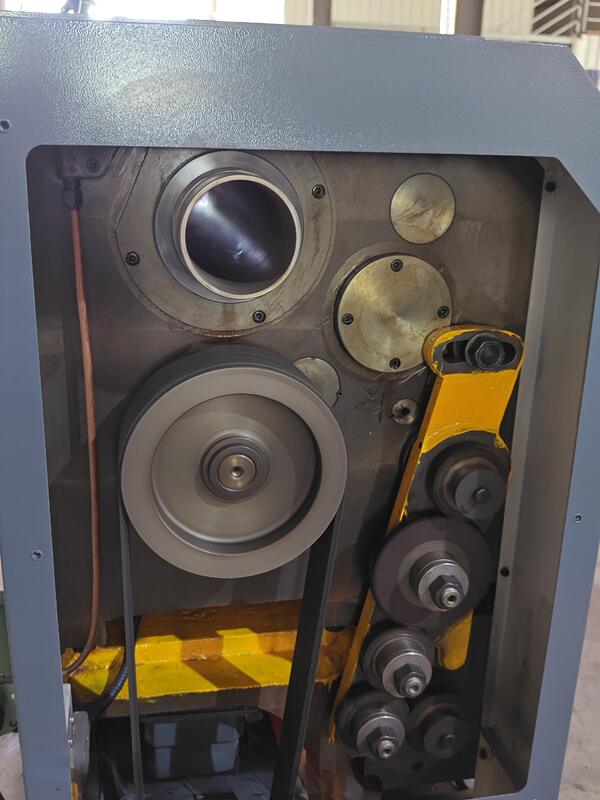

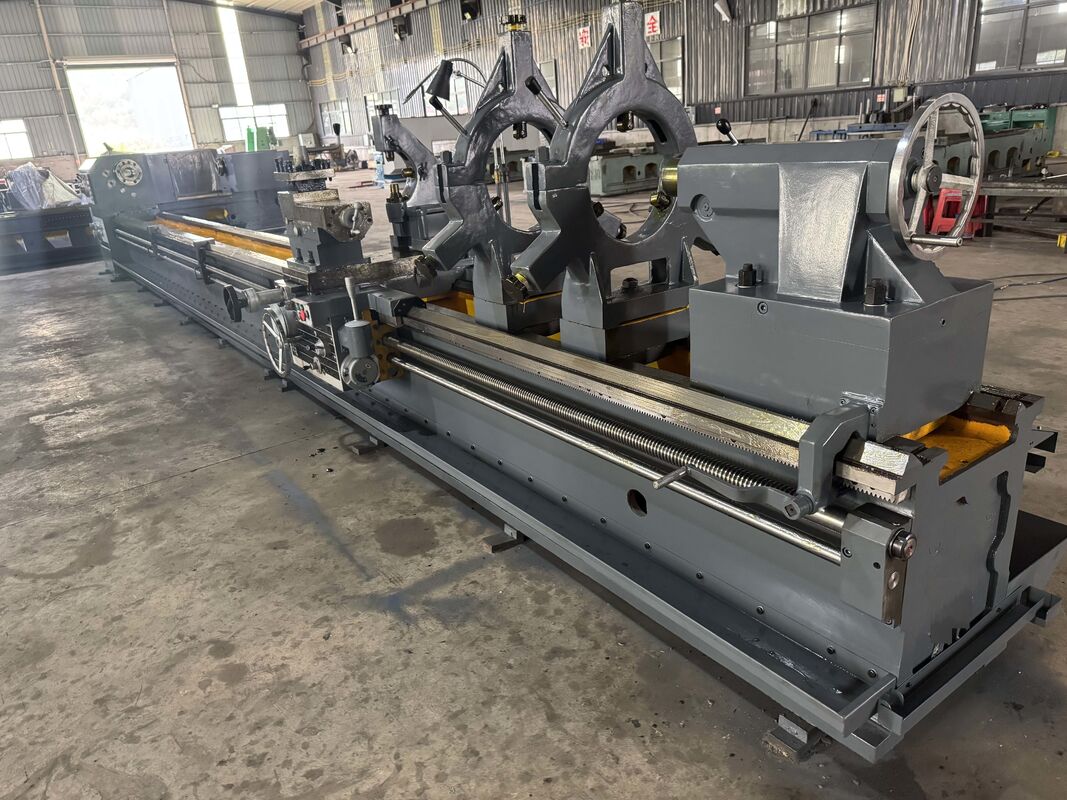

精密大型旋盤 最大振れ 1400mm CW61140 手動旋盤 1

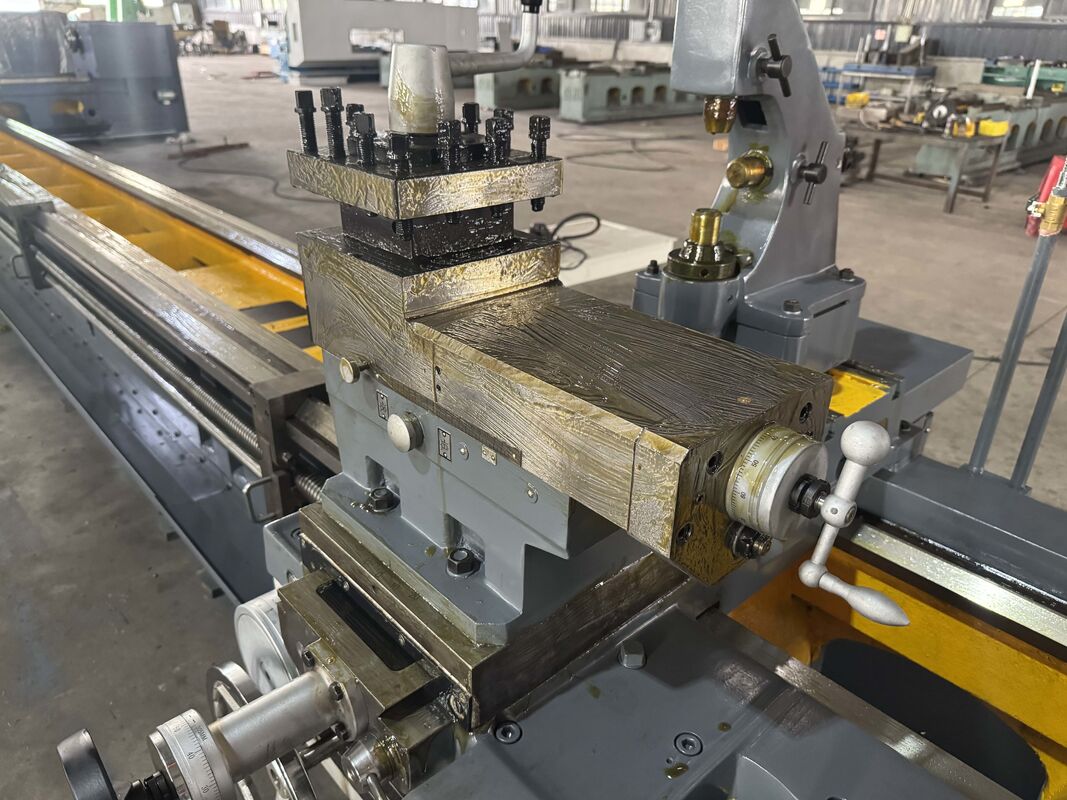

精密大型旋盤 最大振れ 1400mm CW61140 手動旋盤 2精密大型旋盤 最大振れ 1400mm CW61140 手動旋盤 3

精密大型旋盤 最大振れ 1400mm CW61140 手動旋盤 4精密大型旋盤 最大振れ 1400mm CW61140 手動旋盤 5

精密大型旋盤 最大振れ 1400mm CW61140 手動旋盤 6精密大型旋盤 最大振れ 1400mm CW61140 手動旋盤 7

精密大型旋盤 最大振れ 1400mm CW61140 手動旋盤 8精密大型旋盤 最大振れ 1400mm CW61140 手動旋盤 9

製品パラメータ:

プロジェクト
主なパラメータ
単位
CW61140



プラスワークファンアラウンド
最大ベッド上旋回径
mm
1400
最大キャリッジ上旋回径
mm
1050
最大ワークピース長
mm
1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/15000
最大切削長
mm
850/1350/1850/2850/3850/4850/5850/6850/7850/9850/11850/14850
2つのトップ最大重量ベアリング能力
kg
10000(20000)




主軸
主軸穴
mm
130
主軸のテーパー穴
mm
1:20(140 メトリック)
主軸のメインホール
ISO
A2-15
主軸の前面ベアリング位置の直径
mm
220
主軸回転と回転速度の種類数
r/min
21種類
3.15-315
主軸反転と回転速度の数
r/min
21種類
5-400
主モーターの出力
kw
22(30)
手動チャック径
mm
1000


ベッド構造
ベッド幅
mm
970
ベッド構造
mm
全フロアベッドフレーム
横送り
mm
730
縦送り
mm
1000-15000
急速水平/垂直移動
m/min
4/8







ファンアラウンドに入る
縦送り64種類
mm/(in/r)
0.1~12
横送り64種類
mm/(in/r)
0.05~6
上部ツールレストの64の送り速度
mm/(in/r)
0.025-3
メートルねじ56種類
mm
1~240
ウィットワースねじ56種類
tpi
30-1/4
モジュールねじ53種類
mm
0.5~60
ダイアメトリックねじ24種類
D.P.
60-0.5
上部ツールホルダーの送り速度と縦送り速度の比率
mm
1/4
工作機械のねじピッチ
mm
12
高速モーター出力
kw
1.5


テールシート
心押台スリーブの直径
mm
200(260)
心押台ソケット移動
mm
300
心押台スリーブテーパー穴
mm
モールス20
トップソケットテーパー(メートル)
メートル
番号6






ツールキャリア
ナイフホルダーの形式
タイプ
垂直4ステーション
切削工具の断面寸法
タイプ
45×45
ナイフホルダーの回転角度

±90°
下部ナイフホルダーの最大横移動
mm
500
上部ナイフホルダーの最大横移動
mm
300
ツールホルダーの急速垂直/水平移動速度
mm
3740/1870
小型ナイフホルダーの急速移動速度
mm/min
935
冷却ポンプモーター出力
mm/min
0.125



検査項目
加工精度
kw
IT6/IT7
加工真円度
レベル
0.008
加工ワークの真直度
mm
0.03/300
加工ワークの平面度
mm
0.033/500
粗さ
mm
Ra1.6
主軸端面
mm
0.008
工作機械の標準付属品:主軸とテールフレームトップスリーブ: Φ1000 4ジョーチャック: 調整パッドアイアン; アンカーボルト; 水タンクを冷却します。
注: 3000mm以上3000mm以上、50〜600mmセンターフレーム; Φ50〜250mmツールホルダー

オプションのアクセサリ:Φ1250 4ジョーチャック: Φ250-800mmセンターフレーム

当社のサービス:

高品質な機械をお届けします
1. すべての部品を検査する必要があります
2. 100以上の製造プロセス管理
3. 200以上の検査項目
4. 各機械のサンプル処理
5. 出荷前の72時間の試運転

当社を選ぶ理由:
◎ 最高の品質感覚、お客様のご要望を第一に考えます
◎ 30年以上の研究開発の歴史、1993年設立
◎ 研究開発能力を持つハイテクメーカー
◎ 安定した成熟した供給システム
◎ インスタントサービスを提供する若くて活発な営業とエンジニア (24時間オンライン)
◎ 人間工学に基づいた機構のアップグレードとメンテナンスの容易さ
◎ 当社の構造設計原則: メンテナンスと設置が容易、低コストのメンテナンス、生産に影響を与えない
私たちについて:
精密大型旋盤 最大振れ 1400mm CW61140 手動旋盤 10
ぜひお越しください！
上海HD M&E Tech Co., Ltdは中国の上海にあります。CNC旋盤、立形マシニングセンタ、横形マシニングセンタ、ガントリマシニングセンタ、5軸マシニングセンタ、旋盤フライス盤センタ、その他様々なCNC機器を専門としています。200種類以上の工作機械を取り揃えています。製品の品質と技術は国際的な先進レベルに達しています。
当社の工場は、工作機械製造において80年以上の歴史があります。最初の旋盤、ボール盤、中ぐり盤はすべてここで生まれました。中国の工作機械業界のリーダーであり、中国最大の工作機械メーカーの一つです。工作機械製品は、自動車、航空、新エネルギー、建設機械、船舶、ポンプバルブ、ベアリング、3Cエレクトロニクス、金型などの業界をカバーしています。当社は、世界中のお客様に、最先端技術、高品質、優れたサービスを備えた工作機械を提供することをミッションとしています！
当社の工場:
精密大型旋盤 最大振れ 1400mm CW61140 手動旋盤 11

よくある質問:

Q1. あなたは貿易会社ですか、それとも製造会社ですか？

当社は製造会社です。
Q2. あなたの会社の主な製品は何ですか？
CNC旋盤、CNCフライス盤、立形マシニングセンタ、従来型旋盤、ボール盤、ラジアルボール盤など、あらゆる種類の機械を専門としています。
Q3. カスタマイズされた機械またはSPM (特殊目的機械) を提供できますか？
はい、効率を向上させるために、お客様にスマートCNCソリューションを提供しています。
Q4: 保証条件は何ですか？
機械の船荷証券日から12ヶ月間、欠陥が認められた部品については交換品を提供します。
Q5. サービスは何ですか？
販売前: カスタマイズされたソリューション、計画、設計; 一対一のサービス
アフターサービス: 7日24時間オンラインサービス、設置のリモートガイダンス、顧客ソフトウェアシステムとのドッキング
Q6: なぜあなたの会社を選ぶのですか？
開発、設計、製造、組み立てから、プラント間で行われる完全な生産チェーンを備えた完全な生産プロセスからの製品は、最も信頼できる保証です。
Q7: あなたの会社は技術者を当社に派遣し、海外の従業員を指導できますか？
この種のサービスを提供できます。機械が購入者の設置場所に到着したら、購入者のスケジュールに従って、機械および電気エンジニアをタイムリーに派遣して設置することができます。これらはすべて契約に記載され、見積もることができます。販売者は、海外に行く前に、ビザと設置の準備について購入者と協力します。
Q8: 支払い条件は何ですか？
注文時のT/T 30%の頭金、出荷前の70%の残金。一覧払いの取消不能信用状
