Name: SMTCL 一般 高精度 FANUC制御 斜面床 CNC回転機 HTC63Q エンジニアリング機械 CNC回転機
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: HTC63Q
Availability: InStock

家 > 製品 > CNCの旋盤機械 >

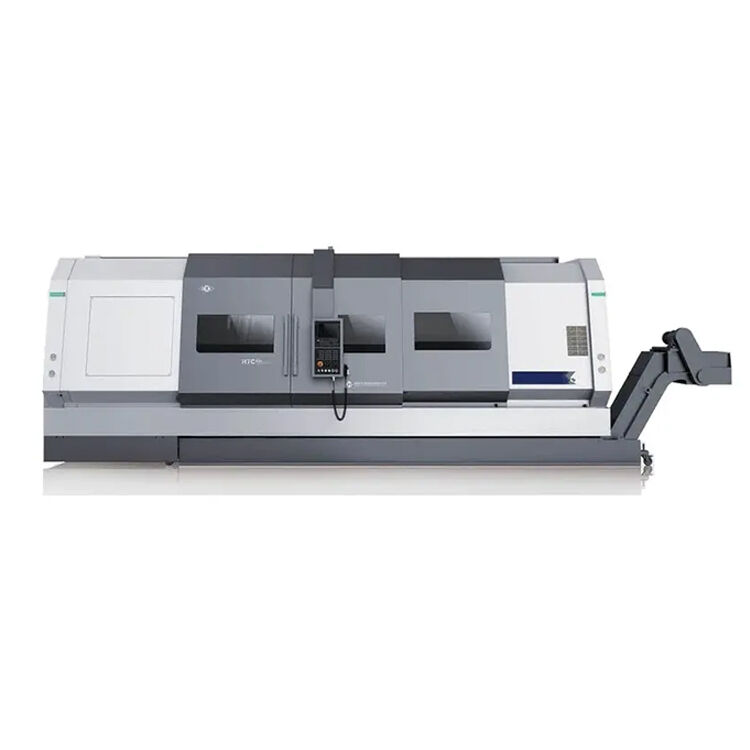

SMTCL 一般高精度 FANUC制御斜面床 CNC回転機 HTC63Q エンジニアリング機械 CNC回転機

一般的な高精度FANUC制御

エンジニアリング機械機械機械機械機械機械機械機械機械機械機械

SMTCL

起源の場所:

中国

ブランド名:

SYMG SMTCL

証明:

ISO certification

モデル番号:

HTC63Q

書類:

3-GT SMTCL HTC50&63&80 CNC ...he.pdf

連絡ください

引金を求めてください

製品詳細

製品名:

HTC63Q

最大切断直径::

630/630mm

最大切断長::

1000/1500/2000/3000mm

ベッド上の振動の最大直径::

∅7000

スライド上の最大回転直径::

¥600

スピンドル穴直径::

160MM

最大直径::

150mm

スピンドル回転範囲::

35〜2000r/min

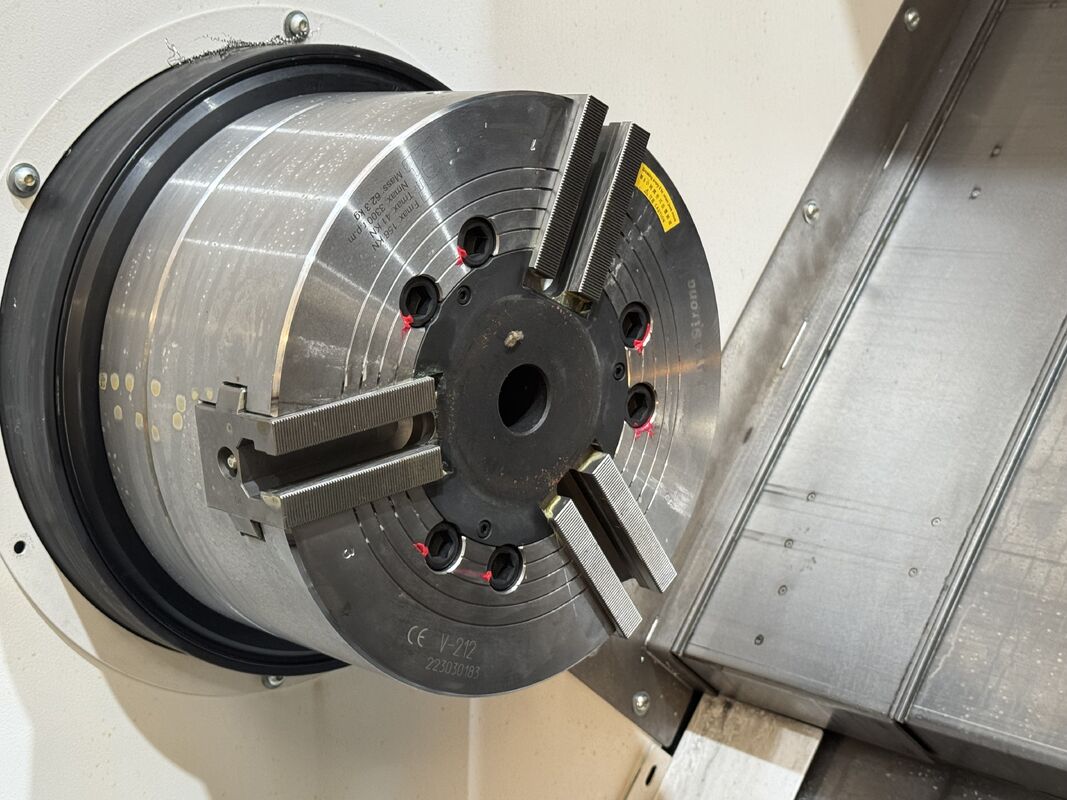

標準チャック直径::

12"

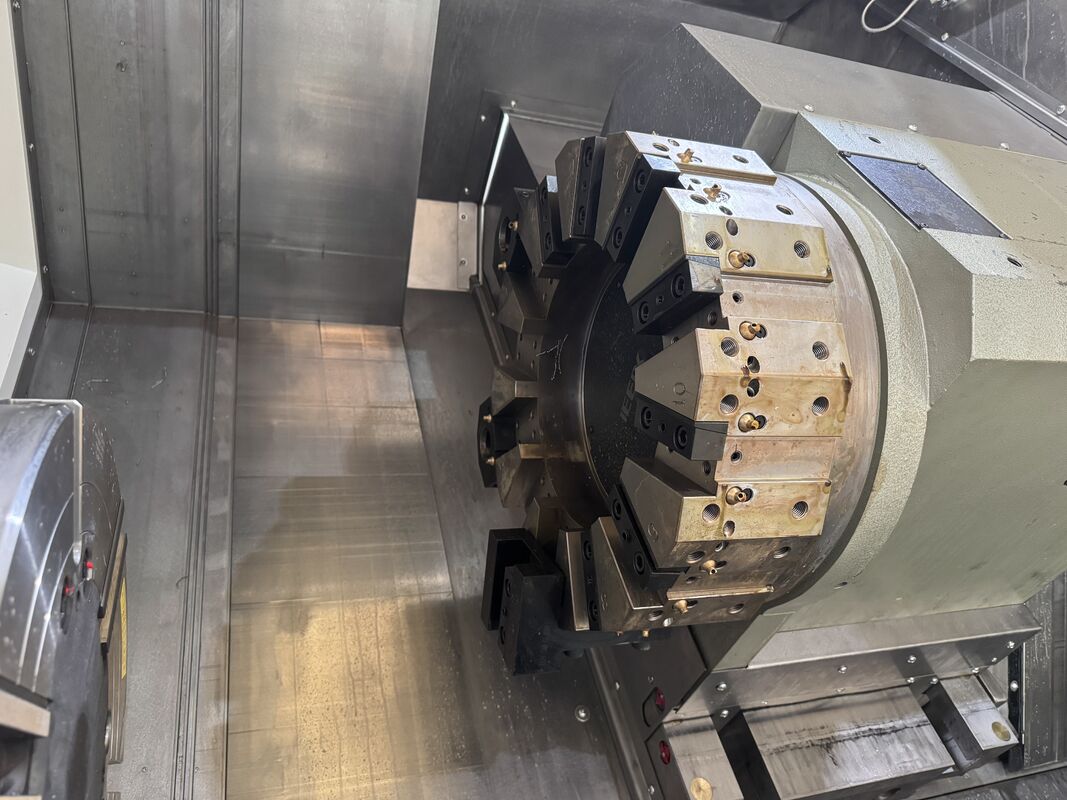

標準的なツール・ターレット型::

12ステーション水平サーボツールキャリッジ

支払いと送料の条件

最小注文数量

1セット

価格

交渉可能

パッケージの詳細

木製のケース缶バッジその他の海上用品

受渡し時間

30～45日

支払条件

T/T、L/C、ウェスタンユニオン

供給の能力

1ヶ月あたりの45セット

SMTCL CNCターニングセンター長いスパンスピンドル HTC40Hm BMT55 サーボパワーターレット Y軸付き CNCターニングセンター

最高の価格を入手する

用具のポストCNCの旋盤を処理する機械類は線形ガイド・レールHK500Lを機械で造る

最高の価格を入手する

D300mm ナイフラインタイプ CNC lathes 機械ツールポスト HK45L

最高の価格を入手する

HK450L/460Lはベッドの球CNCの旋盤を機械で造る自動車の付属品の処理を傾斜させた

最高の価格を入手する

連絡ください

+8613916455787

sales@huidijd.com

86-021-61195255

今連絡してください

製品説明

SMTCL 一般高精度 FANUC制御斜面床 CNC回転機 HTC63Q エンジニアリング機械 CNC回転機 0

製品説明

SMTCL 一般高精度 FANUC制御斜面床 CNC回転機 HTC63Q エンジニアリング機械 CNC回転機

HTC63Q/H/S シリーズ CNC水平回転機のサドルは,大きな内部支架のダブルガイドレール構造を採用スピンドルは,この機械の内部の穴を機械化すると,全体的により硬い.高回転速度と大きな切断トルクを持つ2輪ヘッドストック.エンジニアリング機械,自動車,メタル,鋳造,その他の産業の部品加工需要.

製品の特徴

1高精度で

◆ 高精度の螺旋と導線
◆ 高精度のスピンドルベアリング
◆ 人の行動プロセス標準の定量化
◆ 高精度の格子支配器

2高効率で
◆ 人の行動システムモジュールコードの適用
◆ 機能的なコンフィギュレーションを完了しインテリジェント生産
◆ 高効率のサーボターン
◆ 高性能で重用型切断スフィンダ

3高度な硬さ
◆ 人の行動高品質の鋳鉄体と他の鍵鋳物
◆ 人の行動長距離ヘッドストック
◆ 人の行動高功率と大きなトルクを持つスピンドル
◆ 人の行動高硬度ツールキャリ

製品詳細

高精度スクリューとガイドレール

高品質の輸入C3グレードのスクリューとHグレードのガイドレールを使用し,優れた動作精度を達成するために直接サーボモーターで駆動されます.

高精度スピンドル型円筒型ロールベアリング

高品質の輸入P4グレードの円筒型ローラーベアリングを採用し,高精度のスピンドルと協力して優れた回転精度を達成します.

高速2軸

両軸は輸入スクリューを使用し,機械ツールの迅速で安定した動作を確保するために前伸縮技術を使用

完全な機能構成で,
インテリジェント生産
安定した休憩,サブスピンドル,サーボテイルストック,Y軸などの異なるモジュール構成は,
作業部件の複数のシーケンス処理を実現し,作業部件測定,ツール,および作業部件の測定装置を装備することができます.
作業効率を向上させるため

小型スピンドル
内部に設置された角型ローラー
軸承や角向き接触球軸承,尾根端の切断硬度を向上させる長軸の切断効果を保証する.

高硬度ベッド
ベッドは45°傾斜で,内部は最適化され強化された肋骨構造で,高品質の鋳造で一片で鋳造され,軸全体がハードレール構造を採用しています.動的硬さを効果的に改善する床と頭部の間の接頭は,二重休憩表面で削り砕かれ,機械全体の切断硬度をさらに向上させる.

製品パラメータ

ポイント	単位	HTC63Q	HTC63H	HTC63S
マックス切断面 (軸/ディスク)	mm	Φ630/Φ630	Φ630/Φ800	Φ630/Φ800
最大切断長	mm	1000/1500/2000/3000	1000/1500/2000/3000	1000/1500/2000/3000
マックス寝床に	mm	Φ700	Φ820	Φ820
マックス寝台を振ってベッドの隙間を	mm	Φ600	Φ650	Φ650
スピンドル
スピンドルノースモデル	-	A2-11	A2-11	A2-15
前軸内側ダイア	mm	Φ160	Φ160	Φ200
スピンドルの角と穴の大きさ		1:20Φ150	1:20Φ150	1:20Φ150
スピンドルホール最大	mm	Φ104	Φ106	Φ140
マックス,バーダイア	mm	Φ85	Φ88	Φ125
スタンダードチャックダイア	インチ	12インチ	15インチ	18インチ
スピンドル速度範囲	r/min	35~2000年	35~2000年	35~2000年
スピンドル最大トルク	Nm	1250	1900	3800
スピンドル速度系列		メカニカル・ツー・ギア	メカニカル・ツー・ギア	メカニカル・ツー・ギア
メインエンジンの出力連続/30分	kW	20/30	22/26	30/37
X/Z軸
X軸の高速横断速度	mm	15	12	12
Z軸の高速横断速度	mm	15	12	12
X軸移動	mm	320	430	430
Z軸移動	mm	1100/1600/2100/3100	1050/1550/2050/3050	1050/1550/2050/3050

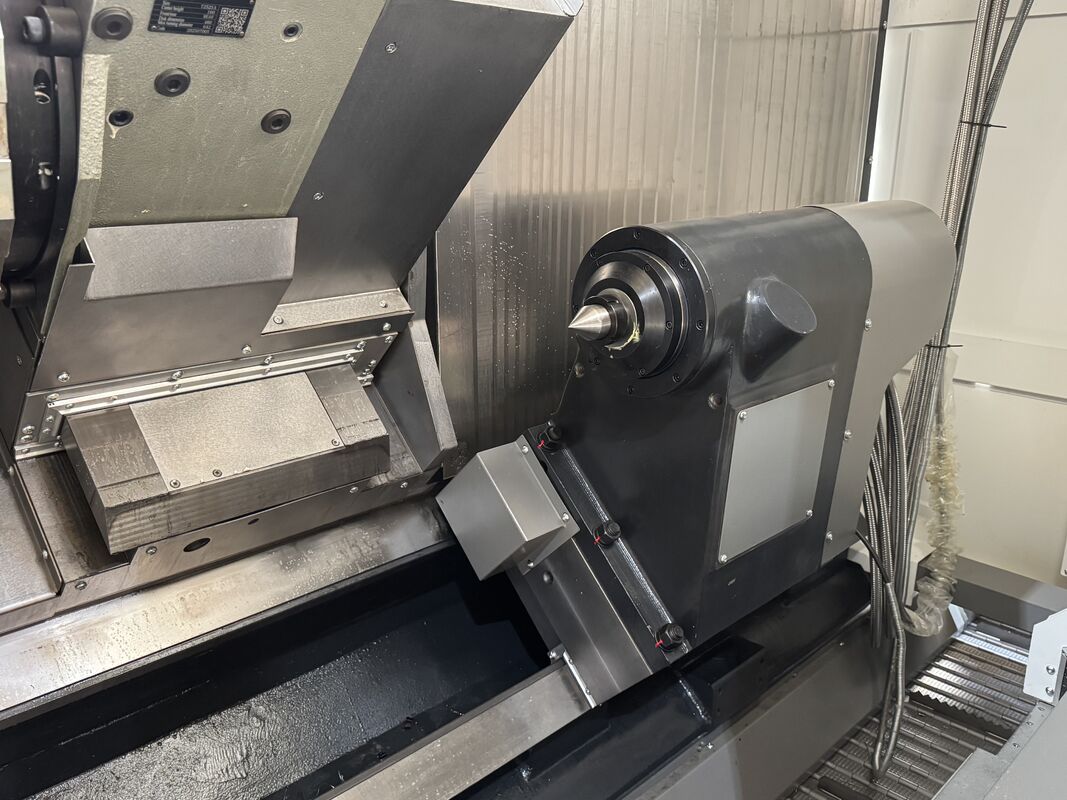

尾根
テイルストック旅行	mm	900/1400/1900/2900	850/1350/1850/2850	850/1350/1850/2850
テイルストック駆動方法		シール牽引	シール牽引	シール牽引
テイルストック袖移動	mm	150	180	180
テイルストック・スリーブ・ディア	mm	Φ160	Φ180	Φ180
尾根の角型穴の角型		モース5#	モース6#	モース6#
ツールの塔
ツール・ターレット形		12ステーションの水平サーボツールキャリッジ	12ステーションの水平サーボツールキャリッジ	12駅の水平水力工具車
中央の高さ	mm	160	160	160
ツールサイズ	mm	32×32	32×32	32×32
近くにツールを選ぶことができます	mm	そうだ	そうだ	そうだ
最大負荷容量
円盤加工部品	体重	800	800/2000 年	1000
軸の作業部品	体重	1300	2000	3000
ほか
スピンドル中心部と床間の距離	mm	1085.5	1160	1160
機械の重さ	体重	7000/8500/10000/12500	13000/16000/19000/22000	13000/16000/19000/22000

わたしたちの奉仕

高品質の機械を受け取るようにしてください
1すべての部品を検査する必要があります.
2生産プロセス制御100以上
3検査対象は200件以上
4各機械のサンプル処理
5. 配送前72時間の試行走

わたしたちを選ぶのはなぜですか

◆ 最高の品質を意識し,顧客の要求を優先する
◆ 30 年以上の研究開発の歴史,同社は1993年に設立されました
◆研究・設計能力を持つハイテクメーカー
◆ 安定して成熟した供給システム
◆ 24 時間オンラインでサービスを提供する若い営業者やエンジニア
◆ エルゴノミクスと容易なメンテナンスに基づくメカニズムの改良
◆ 私たちの構造設計原則: 容易な保守と設置,低コストの保守,生産に影響しない

わたしたちについて

SMTCL 一般高精度 FANUC制御斜面床 CNC回転機 HTC63Q エンジニアリング機械 CNC回転機 1

歓迎します!

上海HD M&E Tech Co., Ltdは,中国上海に位置しています. 我々は,CNC回路,垂直加工センター,水平加工センター,ゲントリ加工センター,五軸加工センター,ターンフライリングセンターおよび他の様々なCNC機器製品品質と技術が国際先進レベルに達しています.

私たちの工場は80年以上の機械製造の歴史を持っています. 最初のトートン,掘削機,掘削機がここに生まれました.彼らは中国の機械ツールの産業のリーダーの一つであり,中国の最大の機械ツールの製造機械工具製品には自動車,航空,新エネルギー,建設機械,船舶,ポンプバルブ,ベアリング,3C電子,模具などの産業が含まれています.機械機器に先端の技術を提供するというミッションを取ります世界中にある顧客に優質なサービスを提供します

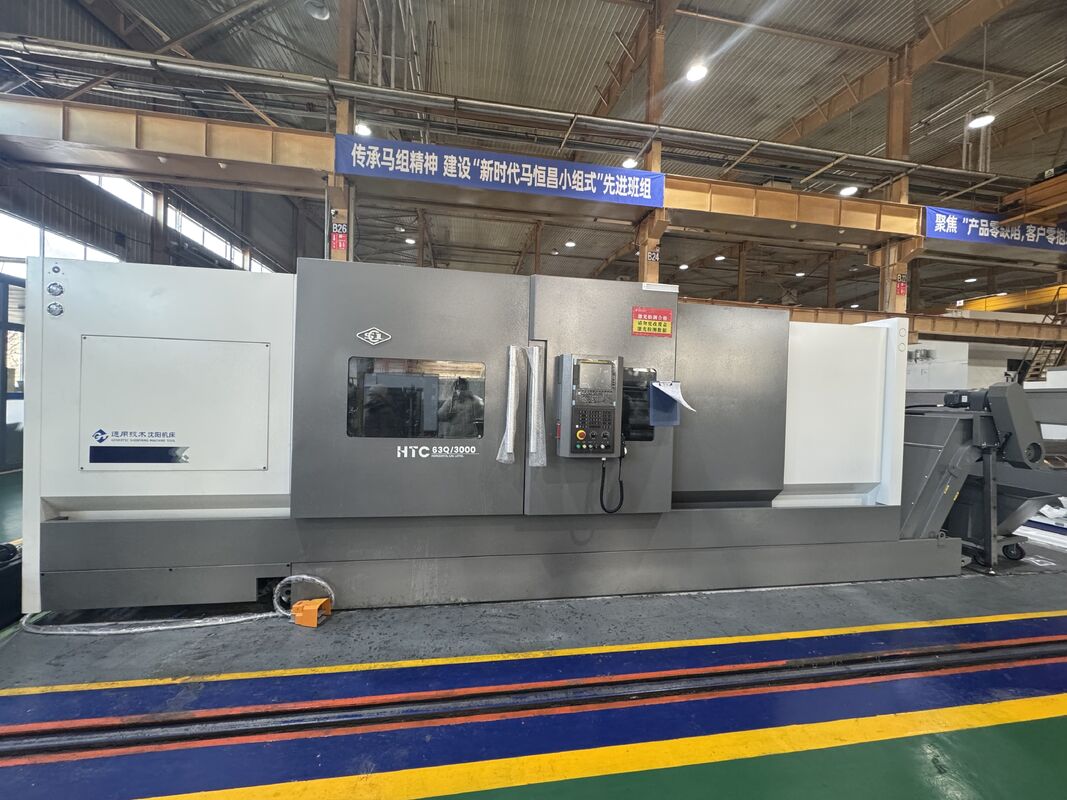

私たちの工場

SMTCL 一般高精度 FANUC制御斜面床 CNC回転機 HTC63Q エンジニアリング機械 CNC回転機 2

よくある質問

Q1.あなたは貿易会社ですか?それとも製造会社ですか?

私たちは製造会社です.

Q2 あなたの会社の主な製品は何ですか?

私たちはあらゆる種類の機械に特化したものです例えば CNCラート,CNCフライリングマシン,垂直加工センター,従来のラート,ドリリングマシン,放射線ドリリングマシンなどです

Q3. あなたはカスタマイズされたマシンまたはSPM (特殊用途のマシン) を提供できますか?

効率の向上のためにスマートCNCソリューションを顧客に提供しています

Q4:保証条件は?

欠陥のある部品を12ヶ月間交換します
機械の konosament日付から始まる.

Q5. サービスとは?
PR販売:カスタマイズされたソリューション,計画と設計;一対一サービス
販売後:7日 24時間オンラインサービス,設置のリモートガイド,顧客ソフトウェアシステムとのドッキング

Q6:なぜあなたの会社を選んだのですか?

製造プロセス全体の開発,設計,製造,組み立てから生じる製品
工場間では生産チェーンが完成しますこれが最も信頼性の高い保証です

Q7:あなたの会社は,技術スタッフを私たちの会社に送り,海外の労働者を指示できますか?

機械が購入者の設置現場に到着すると,機械と電気エンジニアを間に合って購入者のスケジュールに従って設置することができます.契約書に記載できます売り手は海外に行く前にビザと設置の準備をするために買い手と協力します

Q8:支払い条件は?

T/T 30%の初期支払い, 70%の残高の支払いが出荷前に
