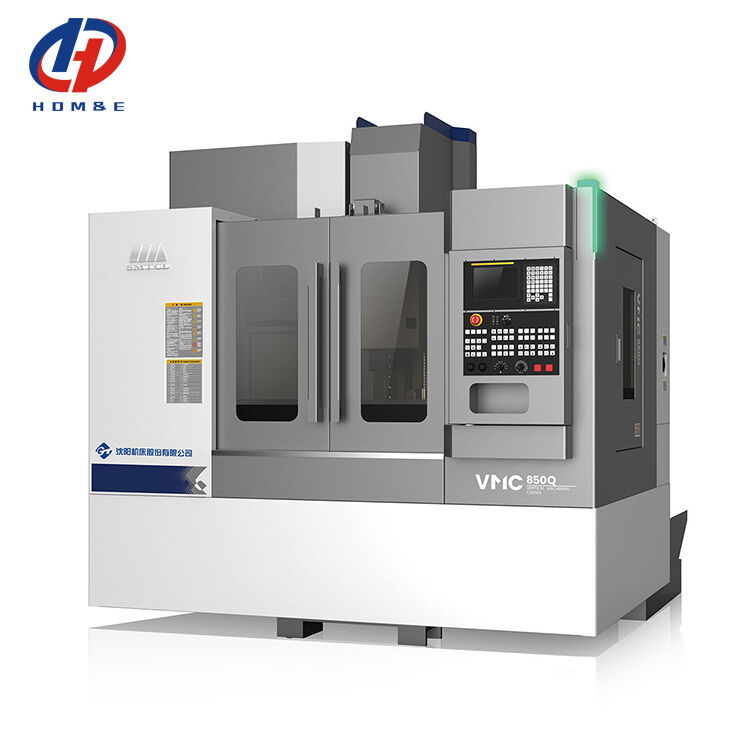

SMTCL FANUC 10000rpm Y軸移動 550mm VMC850Q 4軸 ターンテーブル付き垂直加工センター
製品詳細
| タイプ：: | 垂直 | CNC 制御システム:: | ファナック、シーメンス |
|---|---|---|---|
| 送り速度(mm/min):: | 1 - 10000 mm/min | 位置付け速さ (mm) u:: | 0.006 |
| 繰返し精度(X/Y/Z)(mm):: | 0.004 | スピンドルモーター出力(kW):: | 11/15 |
| ツールマガジン容量:: | 24 | テーブルサイズ (L×W): | 1000x500mm |
| ブランド名:: | SYMG、SMTCL | X軸移動量: | 850mm |
| Y軸移動量: | 550mm | Z軸移動量: | 540mm |
| ハイライト |
FANUC 10000rpm,Y軸移動 550mm,4 軸 ターンテーブル付き垂直加工センター |
||
製品説明
第三者評価：トップクラスの性能レベル
主な技術パラメータ
| アイテム | ユニット | VMC850Q-A | |
|---|---|---|---|
| 容量 | X軸移動量 | mm | 850 |
| Y軸移動量 | mm | 550 | |
| Z軸移動量 | mm | 540 | |
| 主軸先端からテーブル面まで | mm | 120-660 | |
| スピンドルノーズからコラム表面まで | mm | 640 | |
| 作業台 | テーブルサイズ(長さ×幅) | mm | 1000×500 |
| テーブル上の最大荷重 | kg | 600 | |
| Tスロットサイズ | mm | 18×5 | |
| スピンドル | 主軸速度 | 回転数 | 10000 |
| スピンドルテーパー/スピンドルシャンク | mm | 7/24テーパー | |
| BT40 | |||
| スピンドルモーター | キロワット | 11/15 | |
| 最大出力トルク | Nm | 52.5/95.5 | |
| 主軸駆動方式 | シンクロ歯付ベルト | ||
| 送り速度 | X、Y、Z早送り | M/分 | 48/48/48 |
| 最大切削送り速度 | M/分 | 20 | |
| ATC | 工具収納容量 | パソコン | アームタイプ24 |
| 最大工具径 | mm | 150(80) | |
| 最大工具長さ | mm | 300 | |
| 工具交換時間(TT) | 秒 | 2.5 | |
| 正確さ | 位置決め精度 X/Y/Z | mm | 0.008/0.006/0.006 |
| 再現性位置決め X/Y/Z | mm | 0.005/0.004/0.004 | |
| その他 | 全体寸法(長さ×幅×高さ) | mm | 2940×3450×3050 |
| 機械の正味重量 | kg | 5100 | |
| 総電力要件 | KVA | 18 | |
- ファナック OI-MF TYPE(5)β 制御システム
- 10000 RPM スピンドル、ベルト接続
- 24ディスクマニピュレーターツールマガジン
- 水タンク+ベッドフラッシングチップ
- クリーンエアガン、作業灯、警告灯
- ファナック Oi-MF TAPE(l)β システム
- ファナック Oi-MF TAPE(l)α システム
- シーメン 828D CNC システム
- 直結 12000 RPM メカニカルスピンドル
- 16000 RPM、24000 電動スピンドル
- 4軸ターンテーブル
- 内部冷却 2MPa、3MPa、5MPa、7MPa
- 油水分離器
- チェーンチップリムーバー
- きれいな水鉄砲
- 工具とワークの検査
- 自動ドア
- 安全ドアロック
- 電気キャビネットとエアコン
機械の精度は、合格基準 GB/T18400.2-2010 を実装しています。 工作機械の位置決め精度および繰り返し位置決め精度の合格基準 GB/T18400.4-2010
| 検査項目 | 工場標準 | |
|---|---|---|
| 加工精度 | IT6 | |
| 位置決め精度 | X軸(mm) | 0.008 |
| Y軸(mm) | 0.006 | |
| Z軸(mm) | 0.006 | |
| 繰り返し位置決め精度 | X軸(mm) | 0.005 |
| Y軸(mm) | 0.004 | |
| Z軸(mm) | 0.004 | |
工作機械の主な構成と購入部品一覧
| アイテム | 仕様 | ブランド | 備考 |
|---|---|---|---|

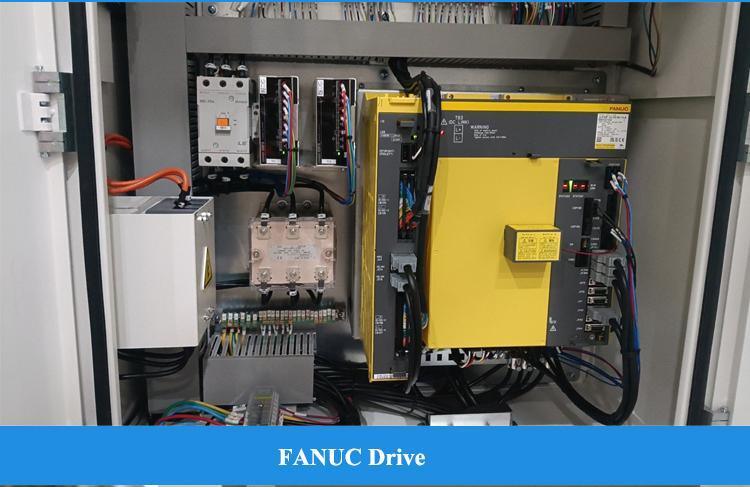

| CNCシステム | ファナック Oi-MF PLUS TYPE(5) | ファナック | |
| メインモーター | βiI 8/12000-B | ファナック | |
| X軸モーター | βiSc 12/3000-B | ファナック | |
| Y軸モーター | βiSc 12/3000-B | ファナック | |
| Z軸モーター | βiS22B/3000-B | ファナック | |
| X軸ネジベアリング | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Y軸ネジベアリング | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Z軸ネジベアリング | 30×62×15 | NSK/FAG/NACHI/NTN | |

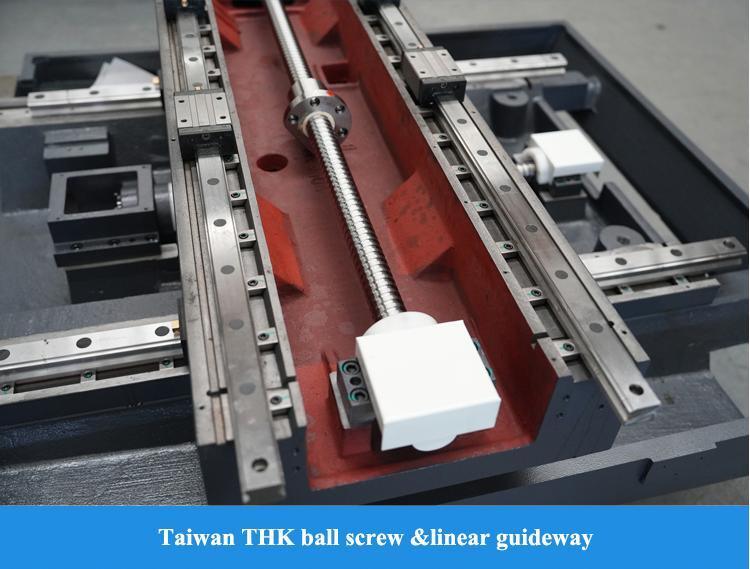

| X軸ボールネジ | φ40×16、C3 | THK/PMI/HIWN | |
| Y軸ボールネジ | φ40×16、C3 | THK/PMI/HIWN | |
| Z軸ボールねじ | φ40×16、C3 | THK/PMI/HIWN | |
| X軸ガイドウェイ | 35 | THK/レックスロス/PMI/HIWN | |
| Y軸ガイドウェイ | 45 | THK/レックスロス/PMI/HIWN | |
| Z軸ガイドウェイ | 45 | THK/レックスロス/PMI/HIWN |
- 最高の品質感覚、顧客の要求を第一に
- 1993年に設立された30年以上の研究開発の歴史
- 研究・設計能力を備えたハイテクメーカー
- 安定的かつ成熟した供給体制
- インスタントサービス（24時間オンライン）の若手現役営業・エンジニア
- 人間工学に基づいた機構のアップグレードとメンテナンスの容易化
- 当社の構造設計原則：メンテナンスと設置が簡単、メンテナンスコストが低く、生産に影響を与えません。
ようこそ！
Shanghai HD M&E Tech Co., Ltd は中国の上海にあります。弊社はCNC旋盤、立形マシニングセンター、横形マシニングセンター、ガントリーマシニングセンター、5軸マシニングセンター、ターンミーリングセンター、その他各種CNC設備を専門としております。 200種類以上の工作機械を取り揃えております。製品の品質と技術は国際的な先進レベルに達しています。
当社工場は80年以上工作機械を製造してきた歴史があります。最初の旋盤、ボール盤、中ぐり盤はすべてここで誕生しました。同社は中国の工作機械業界のリーダーの1つであり、中国最大の工作機械メーカーです。工作機械製品は、自動車、航空、新エネルギー、建設機械、船舶、ポンプバルブ、ベアリング、3Cエレクトロニクス、金型などの産業をカバーしています。私たちは、最先端の技術、高品質、優れたサービスを備えた工作機械を世界中のお客様に提供するという使命を担っています。
当社は製造会社です。
当社は、CNC旋盤、CNCフライス盤、立形マシニングセンター、従来の旋盤、ボール盤、ラジアルボール盤など、あらゆる種類の機械を専門としています。
はい、当社は効率を向上させるために、お客様にスマート CNC ソリューションを提供しています。
欠陥があることが判明した部品については、12 か月間交換品を提供します。
機械の船荷証券の日付から始まります。
プリセールス：カスタマイズされたソリューション、企画、設計、One to Oneサービス
販売後：7日間24時間オンラインサービス、インストールのリモートガイダンス、顧客ソフトウェアシステムとのドッキング
製品の開発、設計、製造、組立ての全生産工程は、
完全な生産チェーンを使用して工場間で行われるため、最も信頼できる保証となります。
私たちはこのようなサービスを提供できます。機械が購入者の設置場所に到着すると、機械および電気のエンジニアをタイムリーに派遣し、購入者のスケジュールに従って設置を行うことができます。これらはすべて引用して契約書に記載することができます。売主は買主と協力して海外渡航前のビザや設置準備などに対応します。
T/T 注文時に 30% の初期支払い、出荷前に 70% の残高支払い。一目で取り消し不能な信用状
製品のハイライト
SMTCL FANUC 10000rpm Y 軸移動 550mm VMC850Q ターンテーブル付き 4 軸立形マシニング センター 独自開発のX/Y/Z軸ストロークを持つ汎用装置です。850×550×540mm、最大 10,000rpm の主軸速度、および高い位置決め精度。 「ヘリンボーン」コラムと熱対称構造を採用し、ファナックシステムと組み合わせています。フライス加工、穴あけ、中ぐり加工などの多工程作業を一度のクランプで完了でき、高効率かつ安定して自動車や金型分野に最適です。 製品詳細: 特徴1: 安定性と信頼性 - 包括的なテスト、比較テストによる一貫したパフォーマンス バッチ性能試験装...
